在浮球液位計定值控制系統中，將被控變最不隨時間變化的平衡狀態稱為系統的靜態(穩態)。此時系統中各組成環節(儀表或操作單元)都不改變原先的狀態，各參數(或信號)的變化率為零。由于干擾作用，系統出現的不平衡狀態稱為系統的動態。此時被控變盆隨時間而變化，從而使系統中的控制裝置(或操作單元)改變原來平衡時所處的狀態，產生一定的控制作用以克服千擾的影響，并力圖使系統恢復平衡。從干擾發生開始，經過控制，直到系統重新建立平衡，這一過程稱為自動控制系統的過渡過程。它是控制作用不斷克服干擾作用影響的過程。

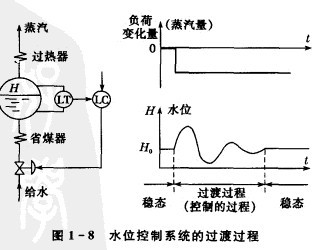

例如，在圖1一8所示胡爐汽包水位控制系統中，當水位H等于給定值Ho時.系統處于平衡狀態。當蒸汽流量(負荷)突然減小時，水位H將上升，這時可通過調節作用使磁翻板液位計給水量減小.直到控制系統又重新達到穩態。

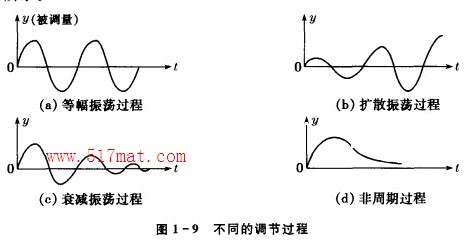

在控制過程中，被控變量隨時間變化的曲線稱為過渡過程曲線，也稱為系統的響應。在磁翻板液位計同樣的擾動作用下.由于控制系統不同，控制過程也不同。如圖l一9所示。
在圖I一9(a)和圖1-9(b)中，被控變量周而復始地來回波動，其幅度呈現等幅振蕩或擴散振蕩形式，一旦被控變量超過了允許值，就容易發生事故，如鍋爐缺水、滿水事故。因此，在生產過程中，決不能出現這樣的不穩定控制過程。在圖1一9(c)和圖1一9(d)中，被控變且經過一次或幾次波動后能回到給定值上，這是一種衰減振蕩的穩定控制過程.但是，圖1一9(c)和圖1一9(d)的穩定程度不相同.需要在典型輸人信號作用下，通過系統的品質指標來評價.所謂品質指標.是指衡最控制系統性能好壞的一些特征量。
