產品詳情
UHZ-27頂裝液位計技術通過集成的浮子和刻度組件為用戶提供連續的液位指示，這種機制通過視覺指示保證了測量的可信度。在某些情況下，運營商可能會對UHZ-27頂裝液位計的電平測量和隔離控制感到挑戰。因此，開發了一種補充UHZ-27頂裝液位計技術的磁致伸縮技術作為解決方案。磁致伸縮回路供電變送器具有連續電平測量功能，具有4-20mAHART輸出，提供完整，集成且高效的方式，便于電平測量。磁致伸縮變送器采用最先進的先進信號處理機制，內置先進的診斷功能，具有波形顯示和信號調節功能，可提供可靠的測量，確保最佳性能并延長正常運行時間。當外部安裝到UHZ-27頂裝液位計上時，該設備使用戶能夠靈活地在現場進行安裝和修改，設備可以輕松地從上到下安裝，或從UHZ-27頂裝液位計腔室的左側到右側進行調整，無需修改設備。外部安裝的變送器基于磁致伸縮原理，如圖7所示。

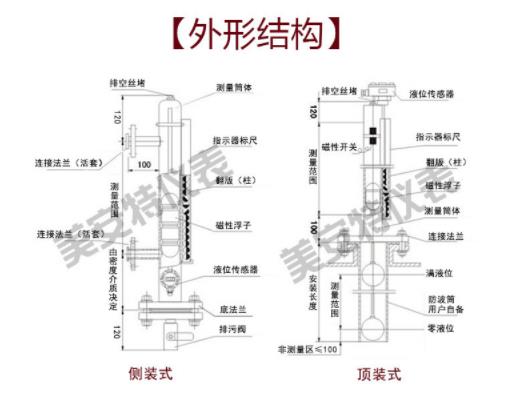

二、UHZ-27頂裝液位計結構原理：

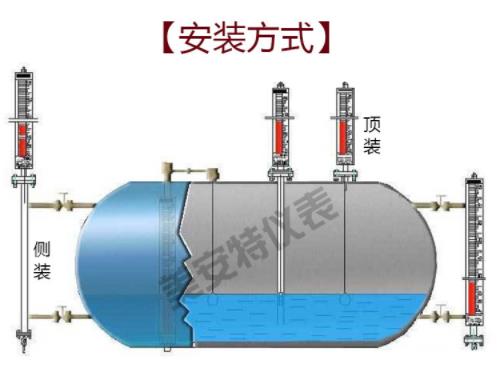

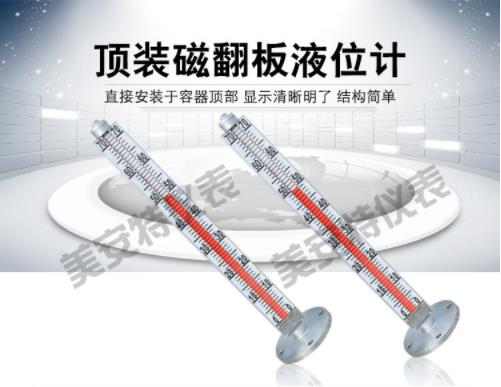

UHZ-27頂裝液位計直接安裝于容器頂部，通過浮球隨液面(或界面)的上下移動帶動磁性連桿上下移動，由磁性連桿內的磁鋼利用磁耦合原理驅動磁性翻板指示器，用紅藍兩色(液紅氣藍)明顯直觀地指示出工藝容器內的液位或界位，可遠距離傳送和實現自動控制。UHZ-27頂裝液位計主要由本體部分、就地指示器、遠傳變送器及上、下限報警器等幾部分組成。

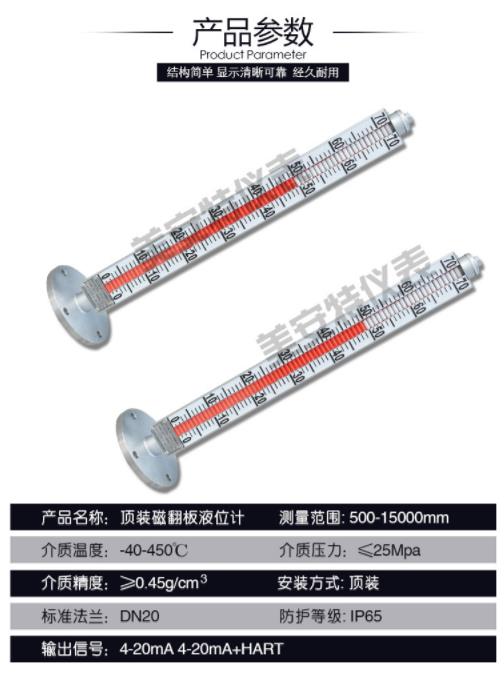

三、UHZ-27頂裝液位計技術參數：
1.測量范圍：0-6000mm
2.公稱壓力：1.0MPa;1.6MPa;2.5MPa;4.0MPa
3.公稱通徑：DN150
4.工作溫度：-40~80°C
5.測量精度：±10mm
6.介質密度：液位：ρ≥0.5g/cm3;界位：ρ1-ρ2≥0.25g/cm3
7.接液材質：1Cr18Ni9Ti
8.法蘭標準：JB82-59(液位計法蘭：平面或凸面法蘭)
9.伴熱夾套接頭：ZG1/2“(內螺紋)
10.上、下限報警器：輸出信號：一常開、二常閉(或二常開、二常閉訂貨時請注明)
11.環境溫度：-20~40℃
12.工作溫度：-40~120℃
13.工作壽命：≥105
14.防護等級：IP65
15.電源引入口：M20×1.5(內螺紋)
16.防爆形式、防爆標志:
17.隔爆型:dIIBT4
18.本質安全型:iaIICT5
器件電子器件以固定間隔產生低能量電流脈沖。電脈沖產生磁場，該磁場沿著傳感器管內的專用線傳播。導線周圍的磁場與磁性浮子的相互作用導致在導線中感應出扭轉應力波。該扭轉以已知的速沿著導線從磁性浮子的位置向?qū)Ь�的兩端傳播。放置在變送器組件中的專利傳感元件將接收到的機械扭轉轉換為電回路脈沖�；谖⑻幚砥鞯碾娮友b置測量起始脈沖和返回脈沖之間的經過時間，并將其轉換為與浮子水平成比例的位置測量。為了在使用帶外部安裝磁致伸縮變送器的UHZ-27頂裝液位計的液位測量系統中實現更高的可靠性和安全性，建議增加一個或兩個磁耦合點位開關。在這種情況下，一種技術應用于連續測量，而另一種技術將用作防止溢出的高級開關。
當UHZ-27頂裝液位計開關安裝在UHZ-27頂裝液位計或包含磁性浮子的外部腔室時，它可以確定容器內的高或低水平點。通過其獨特的磁耦合作用，避免了對密封件，隔膜，彈簧或扭矩管的需求。磁耦合切斷了過程中的接觸和連接，確保完全隔離方法。通常通過小螺絲刀實現安裝和調整，因此具有易于現場更換的芯組件。這些開關的緊湊設計適合于腔室的緊密位置，從而允許靈活的安裝選項。根據該外部安裝的點位開關的安培額定值，該設備可用于直接或通過PLC/DCS系統報警或控制泵。
