系統軟件的設計:系統采用自上而下的模塊化設計。軟件設計采VisualC++6.0 開發工具，該工具可以快速實現可視化編程，并且具有較強的底層硬件操作能力。軟件在Windows XP 環境下運行，實現的功能主要包括液位位置的自動控制、跟蹤、測量、數據處理及生成檢測結果等。
具體特征體現為以下2 點：
（1）利用光線反射的原理，采取變量閾值的設定，在石英玻璃管中的液位通過攝像頭的成像，尋求出一個最佳的陰影分布圖。在這個分布圖中，由于光線強弱不同而產生的投影也有明暗之分，通過明暗陰影的帶寬不同，可以判斷出此時液面的位置，從而再通過軟件控制循環水泵和電磁閥的開關， 實現液位的上升和下降。
（2）由于液面的凹面處并不是一條明顯的分界線，磁翻板液位計而是一個有一定帶寬的分界面，這樣就不能保證每次的測量都在分界面的同一個點處，液位計因測量點位置不同就會對液位的精密測量產生不確定的影響。通過軟件對圖形處理，在圖形中找出一相對固定點，將這一點作為每次測量時的液面基準點，同時應用了模擬刻線的方法，利用模擬刻線與這一點相切，認為是與凹液面下緣相切，即當視頻中固定模擬刻線與玻璃管中的液面下緣面相切時， 軟件采集并記錄光柵位移傳感器的數據。
這種采用了相對測量的方法，保證了每次測量的一致性，減小了因分界面不明顯而造成的不確定影響，大大提高測量的準確度。以上2 個問題是本項目在自動控制和精確測量2 個方面的關鍵問題，這2 個問題的解決，使得本裝置完全實現了真正意義上的自動控制和精確測量，目前在國內未見有相同的解決方案。

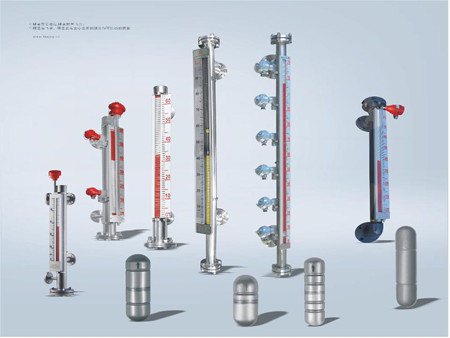

推薦閱讀：磁翻板液位計
