高溫熔融金屬液位的測量很多地方都需要，其實我們儀表工在冶金行業中經常遇到。由于本身測量的特殊性，目前除使用核輻射式液位計外，還常用熱電式液位計進行檢測。很多人都知道核輻射式液位計，卻不知道熱電式液位計。下面我們就來講解下他的工作原理：
它利用了高溫熔融液體在空氣和高溫液體的相界面處溫度場出現突變的特點，用測量溫度的方法間接獲得高溫熔融金屬的液位。

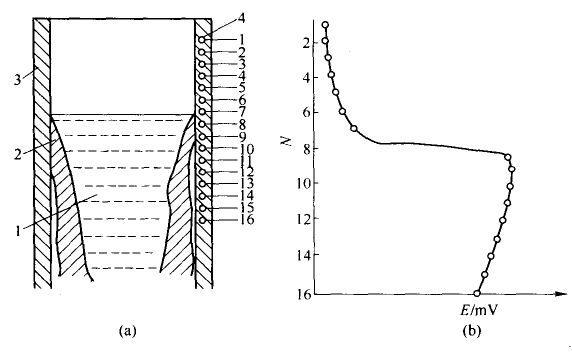

圖2 (a)為測量高溫熔融金屬液位的熱電式液位計原理圖。在容器壁上選擇一系列測量點，安裝熱電偶，并將各測點上熱電偶的輸出記錄下來，得到如圖2 (b)所示的溫度-熱電勢分布曲線。曲線上反映出第7個和第8個測點之間產生了溫度突變，因此液面就在第7與第8測點之間。
圖2熱電式液位計原理示意圖及溫度一熱電勢分布曲線
(a)原理示意圖;(b) 溫度一熱電勢分布曲線
1--高溫金屬熔液:2-凝固金屬;3一容器;4一熱電偶
總結：熱電偶測液位只是一個較為粗略的測量方法，精度一般不高，且精度與熱電偶分布、安裝情況有關。適當減小各熱電偶的間距、增加測量點，則可提高金屬液位測量的分辨力和測量準確度。另外，熱電偶工作端與容器的接觸點要細而牢固，為此可將熱電偶絲焊在容器壁上，由容器壁充當熱電偶的另一極。這種測量方法雖然準確度不高，但很可靠。在連鑄機結晶過程等應用場合中，仍是一種很實用的結晶器液位檢測方法。目前這種方法沒有多少廠家在使用，因為的技術的不成熟，使用的少，我們才能抓住機遇，潛心研發，成功就是站在掌握技術的一邊。
