智能壓力變送器在工業自動化、生產過程用檢測儀表和控制設備中得到了廣泛的應用,用于測量溫度、壓力、流量、水平面和許多其他的過程變量。變送器是把傳感器的輸出信號轉變?yōu)榭杀豢刂破髯R(shí)別的信號的轉換器。變送器的種類很多,用在工控儀表上面的變送器主要有智能壓力變送器、溫度變送器、流量變送器、電流變送器、電壓變送器等等。
美安特儀表為用戶介紹智能壓力變送器MAT-3851系列智能壓力變送器的組成及常規維護。

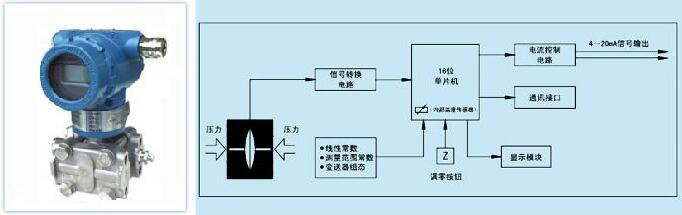

智能壓力變送器結構圖
智能壓力變送器用于測量液體、氣體或蒸汽的液位、密度與壓力,然后將其轉變成4～20mADCTM的電流信號輸出。智能壓力變送器的組成,見圖。
智能壓力變送器的常規維護：
1、智能壓力變送器在安裝過程中需要檢査安裝孔的尺寸:如果安裝孔的尺寸不合適,傳感器在安裝過程中,其螺紋部分就很容易受到磨損。
2、智能壓力變送器使用過程應注意考慮下列情況:防止變送器與腐蝕性或過熱的介質接觸;防止渣宰在導管內沉積;測量液體壓力時,取壓口應開在流程管道側面,以避免沉淀積渣;測量氣體壓力時,取壓口應開在流程管道頂端,并且變送器也應安裝在流程管道上部,以便積累的液體容易注入流程管道中;導壓管應安裝在溫度波動小的地方;測量蒸氣或其它高溫介質時,需接加緩沖管等冷凝器,不應使變送器的工作溫度超過極限;冬季發生冰凍時,安裝在室外的變送器必需采取防凍施,避免引壓口內的液體因結冰體積膨脹,導致傳感器損壞;測量液體時,變送器的安裝位置應避免液體的沖擊，以免傳感器過壓損壞;接線時,將電纜穿過防水接頭或繞性管并擰緊密封螺帽,以防雨水等通過電纜滲漏進變送器殼體內。
3、智能壓力變送器本身的檢查:檢查儀表使用質量,達到準確、靈敏,指示誤差、靜壓誤差符合要求,零位正確;儀表零部件完整無缺,無嚴重銹垢、損壞,銘牌清晰無誤,緊固件不得松動,接插件接觸良好,端子接線牢固。
4、防止渣滓在導管內沉積和傳感器與腐蝕性或過熱的介質接觸。
5、測量氣體壓力時,取壓口應開在流程管道頂端,并且傳感器也應安裝在流程管道上部,以便積累的液體容易注入流程管道中。
6、測量液體壓力時,取壓口應開在流程管道的側面,以避免沉積積渣。
7、導壓管應安裝在溫度波動小的地方。
8、測量液體壓力時,傳感器的安裝位置應避免液體的沖擊(水錘現象),以免傳感器過壓損壞。
9、冬季發生冰凍時,安裝在室外的傳感器必須采取防凍措施,避免引壓口內的液體因結冰體積膨脹,導致傳感器損失。
10、接線時，將電纜穿過防水接頭或繞性管并擰緊密封螺帽,以防雨水等通過電纜滲漏進變送器殼體內。
11、測里蒸汽或其它高溫介質時,需接加緩沖管(盤管)等冷疑器,不應使傳感器的工作溫度超過極限。
智能壓力變送器的使用非常廣泛、但由于傳感器本身的不穩定性、或操作不當?shù)仍驎?huì)造成損壞或其它故障。對比之后客戶在購買傳感器后應嚴格按照產品說明書上面的操作說明及安裝方式進行安裝。后期也需對傳感器進行正確的維護、只有正確的對壓力傳感器進行維護才能有效的提高壓力傳感器的使用壽命、及測量精淮度。
