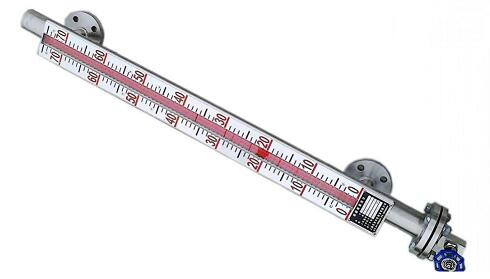

磁翻板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質必須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。廣泛用途和適用程度及帶來的利益，受到用戶一致認可,生產廠家運用一些附加工藝使其能夠運用到實習的出產控制中去。
比如大量程(2m以上)磁翻板液位計的測量準確度一般不比差壓變送器低,所以用戶在運用時也越來越注重。但受現場實習條件的制約,各廠家所標榜的免維護的利益無法得到表現,查看的需要也隨之增加。
在現場磁翻板液位測量不準確有幾個現象：
第一種可能是沒有任何指示；
第二種可能是有指示、但是不準；
第三種可能中間突然有一段或多段不指示；
一般會采用一塊磁鐵瞄準測量不準確的一段慢慢反復吸附，故障情況較輕可采用這個辦法不是很嚴重的時候，注意同時要對照其它液位計（一般情況同一個容器會裝兩種及以上的液位指示，就是為保險起見）。如果不行就需要拆開水位計，將底部法蘭也打開，將里面的磁鐵換一塊新的，一般情況下這樣就能解決了。還不行的話就應該就是翻版壞了或液位計徹底損壞。這樣只有直接更換新的。
磁翻板液位計的廣泛用途和適用程度以及帶來的利益現已不斷增加地被大家所認可,各出產廠家運用一些附加技能方法使其能夠運用到實習的出產控制中去。大量程(2m以上)磁翻板液位計的測量準確度一般不比差壓變送器低,所以用戶在運用時也越來越注重。但受現場實習條件的制約,各廠家所標榜的免維護的利益無法得到表現,查看的需要也隨之增加。
舉例說明：
按照國家檢定規程的描寫,2m以下液位計需通過標準水箱設備進行檢定,超過范圍及2m的還需用仿照法進行檢定。但是受磁翻板液位計本身標準的大量成的束縛,超出2m的液位計在實驗室的設備存在疑問,而規程對仿照檢定方法又未作詳細說明。
那么此類液位計能不能完成在線校準呢?總結需處理以下幾個疑問:
液位計測量的介質密度規劃一般較寬,一般為0.8~1.2g/cm3,密度對液位計測量差錯的影響如何進行批改;現場儲罐宛如黑匣子一個,判定液位參照點進行校準將會是一個大大的疑問;儲液罐的設備不可能是一定豎直的,那么怎樣測量將會顯得非常重要。
這篇文章以帶電遠傳信號(4~20mA)的側裝式液位計為例評論簡略而有用的現場校準方法,以期能夠抵達在現場設備條件下測量悉數系統的液位差錯及其不判定度的意圖,具有實習意義。
現場校準詳細進程:判定介質密度，介質密度能夠用標準密度計測量,也能夠根據用戶提供的詳細資料查取,介質密度需記載備案,為保證介質密度能夠符合液位計運用請求。雖然理論上介質密度對液位計測量會受到影響,但是實習運用中液位計的零位和滿度值都能夠通過電位器直接調整過來。
判定參看零點，用游標卡尺測量聯接管路內徑D,在罐體上部判定一個標準液位的下尺點,最好能夠打磨成凹槽防止測深尺擺動做記號;在罐內不帶壓力的情況下以手動方法往儲罐內灌水,當水位即將高于液位計進水管應該停止灌水,翻開下聯接法蘭口手動球閥E并松開罐體與被校液位計間的聯接法蘭F(不取下,使水流不過沖),直至無涌動流在管道中,將E關閉,取下法蘭,待罐內液體平穩時翻開E,再待呈滴流情況,安穩1min(必要時可通過排水閥門排水,進步查看功率);用測深鋼卷尺來量測點到水面的間距,實習零位空高h0=ha-D/2,此情況即液位計測量零點的各液位點的校準液位零點。
總結：現場校準所用的儀器簡略有用,能操作性較強處理了大量程表面實驗室無法查看的難題,更具有實習價值。在不可直接觸摸液體介質的情況下,若罐體傾斜度細小、測點表面水平,將激光測距儀代替測深鋼卷尺,但是現場查看還具有一定的局限性,此方法不適用于容易揮發介質和帶壓力的容器液位測量及校準。
