一、前言
磁翻板液位計具有顯示直觀、醒目、視角寬,結構緊湊合理,安全可靠,無“跑、冒、滴、漏”現象。通過學習磁翻板液位計工作原理及維護有助于提高操作水平,維護好設備降低故障率。磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
二、磁翻板液位計結構及原理:
磁翻板液位計由本體、翻板箱(由紅、白雙色磁性小翻板組成)、浮子、法蘭蓋等組成,用于各類液體容器的液位測量。

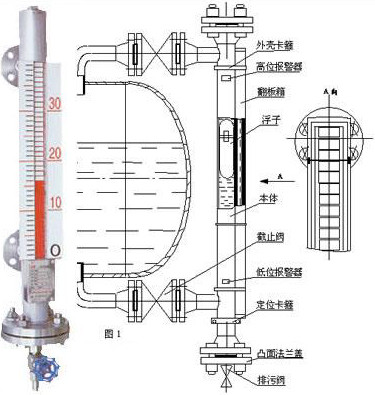

結構圖
磁翻板液位計(也可稱為磁性浮子液位計)根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨,指示器的紅白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。

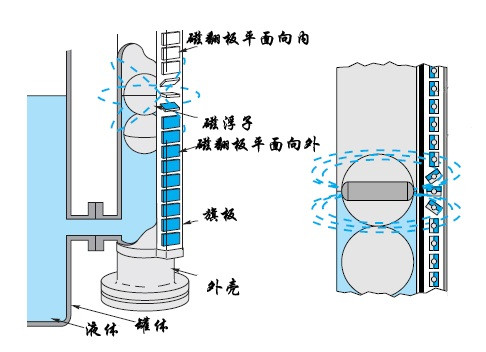

工作原理圖
磁翻板液位計可用于高溫、防爆、防腐、食品飲料等場合作液位的就地顯示或遠傳顯示與控制。產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。
三、日常維護
1、本體周圍不容許有導磁物質接近,禁用鐵絲固定,否則會影響磁翻板液位計的正常工作;
2、磁翻板液位計安裝必須垂直,磁翻板液位計與容器引管間應裝有球閥,便于檢修和清洗;
3、打開底法蘭,裝入磁性浮子(注意:重端帶磁性一端向上,不能倒裝。);
4、調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速?zèng)_擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
5、如用戶自行采用伴熱管路時,必須選用非導磁材料,如紫銅管等。伴熱溫度根據介質情況確定;
6、介質內不應含有固體雜質或磁性物質,以免對浮子造成卡阻;
7、磁翻板液位計應根據介質情況,不定期清洗主導管清除雜質
對超過一定長度(普通型>3米、防腐型>2米)的液位計,需增加中間加固法蘭或耳攀作固定支撐,以增加強度和克服自身重量;
8、使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色;
9、磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
四、配帶遠傳注意事項:
當配有遠傳配套儀表時需做到如下幾條:
(1)應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
。2)遠傳配套儀表上感應面應面向和緊貼主導管;
。3)遠傳配套儀表零位應與液位計零位指示處在同一水平線上;
。4)遠傳配套儀表與顯示儀表或工控機之間的連線最好單獨穿保護管敷設或用屏蔽二芯電纜敷設;
。5)接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作,接線盒在檢修或調試完成后應及時蓋上。
市場上很多不同場所應用的液位計都有所不同,因穩定性和可靠性不同,所以用戶在選購時需注意產品的性能及原理特點。以上是磁翻板液位計的基礎知識,希望用戶看完有全面的了解。如果你對磁翻板液位計感興趣,想了解更詳細的產品信息,可以來電咨詢廠家我們會為你解決各種技術問題。
