磁翻板液位計，是本公司引進、吸收國外同類產品，并加以吸收、消化、提高，按原化學工業部頒布的磁性液位計標準HG／T21584-95研制生產的產品。廣泛適用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
應用環境及產品介紹：可用于各種塔、罐槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計被測介質與指示結構完全隔離，可以做到高密封，防泄漏和適應高壓高溫、腐蝕性條件下的液位測量，具有可靠的安全性。全過程測量無盲區，顯示醒目、讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒有害、強腐蝕性介質，更顯其優越性。
產品特點：
1.比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性，適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
2.側裝式磁翻柱液位計的最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖。配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
安裝調整與使用：
1、用戶在產品到貨后，應首先檢查產品的包裝質量，包裝箱應完整無損，標志清晰。如果包裝已有明顯損壞，應及時聯系儲運部門查清問題及責任并通知我公司。如包裝無破損等問題，可以開箱取出產品，清點產品的完整性。必要時可對儀表進行簡單的檢測。檢測步驟如下：
�。�1）拆下浮子室法蘭將浮子按箭頭向上方向（此時浮子內磁鋼在其上半部）裝入浮子室，重新裝上浮子室法蘭，注意裝好密封墊并均勻緊固；
（2）將液位計下法蘭堵死，把潔凈水由上連接法蘭口緩緩注入浮子室，如果指示器應有液位指示且靈敏無跳動，則液位計顯示正常；
�。�3）如指示器為跟蹤指示，可用備用工具磁鋼把指示浮子吸起，使之與浮子室內的磁浮子耦合（浮子指示式）或用磁鋼自下至上吸引指示器使其指示正確。在檢測過程中，有任何疑問都可以電話聯系我們。
2、液位計安裝時，應輕拿輕放，以免影響您的使用。機械部分的安裝時可以參照以下步驟：
�。�1）將液位計的連接法蘭（或螺紋）和設備上對應的法蘭（或螺紋）連接起來，應在過程連接的結合面安裝必要的密封裝置（如密封墊），然后將儀表固定在設備的法蘭；
（2）儀表安裝在壓力容器上時應和容器一起按有關規程進行壓力試驗，即經過1.25倍工作壓力的水壓試驗以及1.05倍工作壓力的氣密性實驗，確認無滲漏后方可以投入使用；
（3）注意當實驗壓力超過1.25倍儀表工作壓力時應將浮子從浮子室中取出，待水壓試驗合格后，再將浮子裝入浮子室進行不大于1.05倍儀表工作壓力的氣密性實驗；
�。�4）頂裝型儀表的安裝應先裝浮子桿組件，用手移動浮球，模擬液位變化，指示器應能正常動作。儀表安裝時先將浮球桿組件通過儀表法蘭孔插入主體管內，推拉浮球帶動靜磁裝置上下移動，進而觀察顯示面板（指示器）上顯示是否正常。確認液位計正常工作后，將液位計的法蘭和設備上的法蘭連接牢固。
3、帶有液位變送器（電信號遠傳）的儀表，應使用備用工具磁鋼吸引浮子室內磁浮子運動，模擬液位變化，來檢測液位變送器工作是否正常。對于防爆型儀表不僅要檢測變送器的工作狀態參數，還要檢測器防爆性能（如防爆殼的強度、涂覆、密封等）。
4、防爆型液位計，安裝施工時必須嚴格遵守《中華人民共和國爆炸危險場所電氣安全規程（試行）》及《GB3836.15-2000爆炸性氣體環境用電氣設備第15部分危險場所電氣安裝(煤礦除外)》等相關規定。
（1）.液位計變送器的外殼應可靠的接地；
�。�2）用戶不得隨意更換變送器內部的電氣元件；
�。�3）.變送器的按照?qǐng)鏊鶓?yīng)避免日曬、雨淋。
5、隔爆型

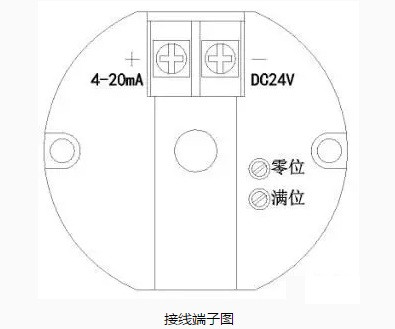

隔爆型液位計在接線之前應確認供電已經切斷，液位計變送器的接線盒嚴禁帶電開蓋，斷電打開液位變送器的接線盒（接線端子如圖一所示）。
液位計的變送器輸出端子為正極和負極，導線連接到到其他二次液位計上。連接時注意正負極對應！
液位計變送器和關聯設備之間的連接電纜為二芯屏蔽電纜，電纜芯線截面應不小于0.5mm2。電纜的屏蔽層應在安全場所接地。
另外，為保證變送器的防爆性能，電纜的外徑應為Φ8.2～Φ8.5之間（如果使用電纜穿越防爆軟管或電纜管敷設，請按要求定制合適的螺紋），必要時可以采用其他密封措施（如：澆注固化填料密封等）。
電纜線接入后，請旋緊壓緊螺母及壓緊片，待接線完成后，請重新擰緊接線盒蓋。注意保護防爆螺紋！
敲擊手壓法：
經常會遇到儀器運行時好時壞的現象，這種現象絕大多數是由于接觸不良或虛焊造成的，對于這種情況可以采用敲擊與手壓法。
所謂的“敲擊”就是對可能產生故障的部位，通過小橡皮錘敲打使其接觸正常。
