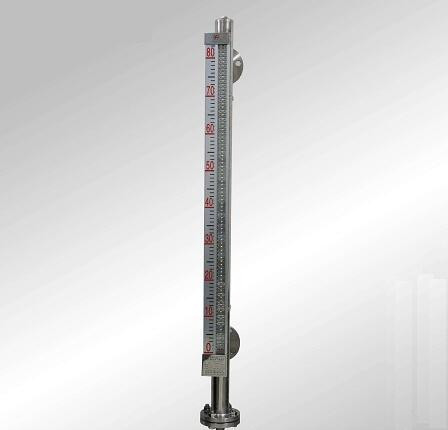

磁翻板液位計，目前該儀表已經廣泛應用于石油、化工等領域。是一種就地測量直接顯示液位儀表。
磁翻板液位計特點是結構簡單，觀察直觀、清晰、不堵塞、不滲漏、安裝方便、維修簡單。優勢：無需通過拖線纜進行信號遠傳方便觀測與記錄測量結果。

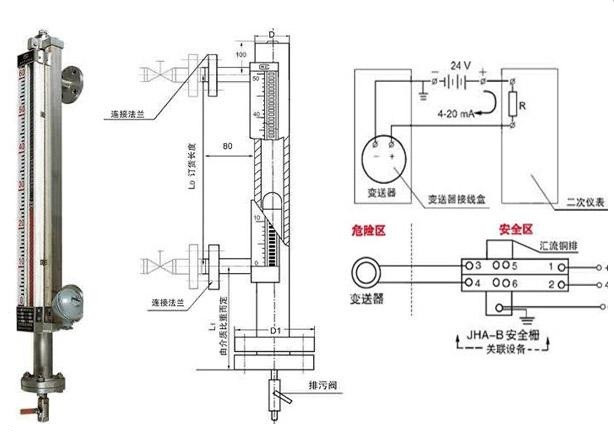

磁翻板液位計主要結構上、下端安裝法蘭與容器相連接構成連通器，透過外部磁翻板或磁翻柱顯示面板便可直接觀察到容器內液位的實際高度。適用于開放或壓力容器內的液體測量，可以做到高密封、防泄漏和在高溫高壓、高粘度、強腐蝕性條件下安全可靠的全過程測量液位。
磁翻板液位計安裝需要注意的一系列問題和安裝遠傳的接線方式，在使用中安裝需要注意以下幾點：
1、液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性。
2、用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定。
3、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻。
4、液位計使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色。
5、液位計本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁浮子液位計的正常工作。
6、液位計安裝必須垂直，磁浮子液位計與容器引管間應裝有球閥，便于檢修和清洗。
7、打開底法蘭，裝入磁性浮子。(注意：重端帶磁性一端向上，不能倒裝。)
8、調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行。(腐蝕性等特殊液體除外)
9、應根據介質情況，不定期清洗主導管清除雜質。
10、超過一定長度(普通型>3米、防腐型>2米)的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量。
磁翻板液位計主體周圍不容許有導磁體靠近否則直接影響液位計準確工作。因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
磁翻板液位計接線操作注意事項：在使用之前，要先做好磁翻板液位計的接線，如果接線接錯的話會導致測量結果不準，嚴重的將直接造成儀表的損壞，所以用戶在進行接線操作的時候一定要注意細節問題。
下面就來為用戶分享磁翻板液位計接線方式的要求和相關的注意事項，在進行接線操作的時候，以下4點需要注意：
1、配線時應避開大容量的變壓器、電動機或干擾源；
2、對于防爆型，為確保防爆性能，必須按有關規定配線；
3、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；
4、根據需要連接接地端子；擰緊接線盒的接線端蓋。
5、遠傳4~20mA裝置與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm2.與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，最好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
磁翻板液位計用戶應用須知：
1、安裝必須垂直，以保證浮球組件在主體管內上下運動自如。
2、主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。
3、安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。
4、投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。
6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。
以上詳細的講述了磁翻板液位計安裝要求及遠傳接線需注意的事項，希望對用戶有所幫助，在今后都能夠?qū)Υ欧逡何挥嬤M(jìn)行正確的接線操作等。
