在鍋爐正常運行中，汽包水位是一個重要的變量，它的高低直接影響著蒸汽的品質及鍋爐的安全。水位過低，當負荷很大時，汽化速度很快，汽包內的液體將全部汽化，導致鍋爐燒干甚至?xí)鸨?水位過高會影響汽包的汽水分離，產生蒸汽帶液現象，降低了蒸汽的質量和產量，嚴重時會損壞后續設備。

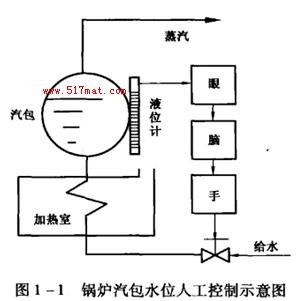

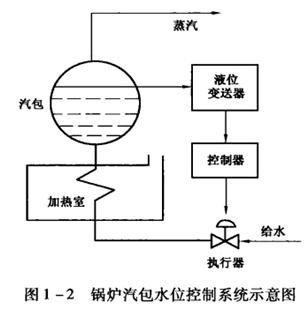

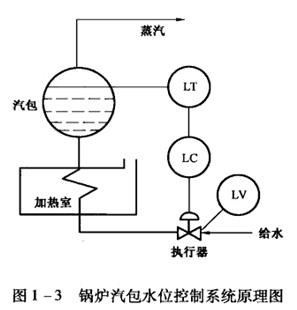

圖1 -2所示為鍋爐汽包水位控制系統的示意圖，圖I一3所示為鍋爐汽包水位控制系統的原理圖(圖中自動化裝置的符號功能，查附錄表一)。控制的過程簡述如下:
經鍋爐汽包水位控制系統分析可知，一般過程控制系統由被控對象、測量變送器、控制器和控制閥四個基本環節組成。其中測量變送器、控制器和控制閥是自動控制儀器設備，可以將過程控制系統看成由被控對象和自動控制裝置兩部分組成。
(1)被控對象。它是控制系統的主體，在自動控制系統中，是指需要控制其工藝變旦的生產設備或機器。
(2)測量變送器。通常包括檢測元件和變送器兩部分。其作用是將被控制的物理量檢測出來并轉換成工業儀表間的標準統一信號。例如，溫度變送器是將溫度信號轉換成電信號。
(3)控制器。其作用是將測量值與目標值比較得出偏差，按一定的規律運算后對控制閥(執行機構)發出相應的控制信號或指令。
(4)執行器。通稱執行機構。其作用是依據控制器發出的控制信號或指令，改變控制量，對被控對象產生直接的控制作用。
