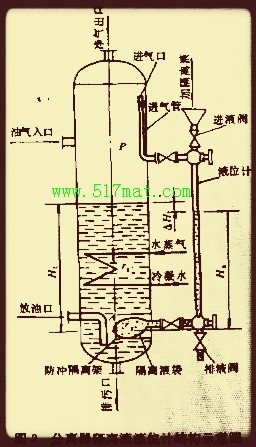

我們從下圖中可以看出新型隔離液液位計的外觀與其它直顯式液位計基本上是一致的,只是在液位計的上方增加了一個進液何和一個加液漏斗,而在下方增加了一個排液閣。內部在液位計的上方增設一進氣管,引入容器內上方

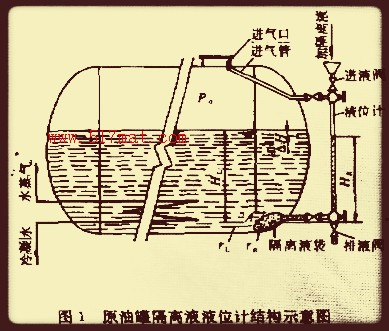

空間氣體,下方增設一耐磨、耐腐蝕、質地柔軟的隔離液袋,所盛隔離液為液位計容量的0.5-2. 0倍.若容器為帶壓容器,而且被測量介質質易旋轉時(如油氣分離器),則應設里隔液架,以保護誦離液袋不被刺破。其結構如下圖。
其主要特點是:將被測介質與進入液位計顯示的介質徹底分開.從而使液位計不會被堵、被粘、被腐蝕。而且所測液位直觀準確。
