_壁掛式超聲波流量計廠家價格
一、壁掛式超聲波流量計產品介紹
壁掛式超聲波流量計以速度差法為原理，測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。轉換器形式有：壁掛式、盤裝式、一體式；傳感器形式有：插入式、管段式、外夾式。
二、壁掛式超聲波流量計產品特點
● 微功耗、數字化設計。整機采用微功耗硬件及軟件設計，對超聲波信號進行數字發射、
數字接收和數字分析，達到了全面的數字化設計，整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
● 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術，保證準確的計量功
能。另外設計了先進的管理功能，該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
● 靈活的維護性能。采用換向自適應技術，使該系列儀表能夠自動消除測量過程的零點誤差，并能夠在維修過程中任意更換轉換器和傳感器，不影響測量準確度。
● 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化，使操作者不使用說明書即可操作。
● 插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
● 管段式超聲流量計：需切開管路安裝，但以后的維護可不停產�？蛇x擇單聲道或三聲道傳感器。
● 外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。
三、壁掛式超聲波流量計技術參數
|
|
壁掛式超聲波流量計 |
管段式超聲波流量計 |
外加式超聲波流量計 |
||||||
|
管徑范圍 |
DN80-4000 |
DN20-2000 |
DN20-4000 |
||||||
|
流速范圍（m/s） |
0.01～12 |
||||||||
|
準確度（%） |
單聲道 |
雙聲道 |
三聲道 |
單聲道 |
雙聲道 |
三聲道 |
1.5 |
||
|
1.0 |
1.0 |
0.5 |
1.0（校正0.5） |
0.5 |
0.5 |
||||
|
測量介質 |
飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體 |
||||||||
|
管道材質 |
金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等） |
||||||||
|
管襯材質 |
玻璃鋼、沙漿、橡膠等 |
||||||||
|
信號輸出 |
1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 |
||||||||
|
鍵 盤 |
2×8漢字鍵盤 |
||||||||
|
顯示器 |
2×10漢字顯示或英文顯示 |
||||||||
|
測量功能 |
顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。 |
||||||||
|
數據存貯 |
可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。 |
||||||||
|
環境溫度 |
轉換器：-10～45℃（特殊環境請說明） |
||||||||
|
傳感器材質 |
不銹鋼和陶瓷 |
不銹鋼和普通碳鋼 |
常溫型為尼龍高溫型為合金鋁 |
||||||
|
傳感器承壓能力 |
管內部分壓力小于4.5MPa |
DN20～700mm小于2.5MPa |
與管道內壓力無關建議不浸水工作 |
||||||
|
傳感器防護等級 |
IP68 |
||||||||
|
轉換器防護等級 |
壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67 |
||||||||
|
防爆等級 |
EXdⅡBT6 |
||||||||
|
傳感器電纜長度 |
< 500m |
< 500m |
< 300m |
||||||
|
傳感器電纜型號 |
專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜 |
||||||||
|
工作電源 |
AC220V, DC12～36V 0.8A (可選) |
||||||||
|
轉換器外形尺寸 |
壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm |
||||||||
|
傳感器外形尺寸 |
220×ø20(桿部)×ø50（連接部)mm |
見管段傳感器數據表 |
60×40×35mm |
||||||
|
轉換器重量 |
壁掛式：1.2Kg 盤裝式：0.8Kg 一體式：1.4Kg |
||||||||
|
傳感器重量 |
0.7Kg/支 |
見管段傳感器數據表 |
0.2Kg/支 |
||||||
|
熱量測量功能 |
測量供熱量、熱損耗、入口溫度、出口溫度 |
||||||||
四、壁掛式超聲波流量計流量范圍
|
內徑
DN
|
安裝長度
L
|
法蘭尺寸
|
重 量
（Kg）
|
額定壓力
（MPa）
|
||
|
D
|
Do
|
N×A
|
||||
|
300
|
412
|
485
|
|
12×26
|
|
|
|
350
|
447
|
535
|
|
12×30
|
|
|
|
400
|
481
|
600
|
|
16×30
|
102
|
|
|
450
|
516
|
635
|
|
16×33
|
114
|
|
|
500
|
552
|
700
|
|
20×33
|
148
|
|
|
600
|
621
|
815
|
|
20×36
|
212
|
|
|
700
|
692
|
915
|
850
|
24×36
|
336
|
|
|
800
|
759
|
1046
|
970
|
24×40
|
500
|
|
|
1000
|
894
|
1288
|
1200
|
28×44
|
821
|
|
|
1200
|
1030
|
1522
|
1434
|
32×44
|
1303
|
|
|
1400
|
1164
|
1778
|
1670
|
32×48
|
1914
|
|
|
1600
|
1298
|
1982
|
1874
|
36×48
|
2442
|
|
|
1800
|
1432
|
2236
|
2114
|
36×52
|
3411
|
|
|
2000
|
1566
|
2446
|
2324
|
40×52
|
4262
|

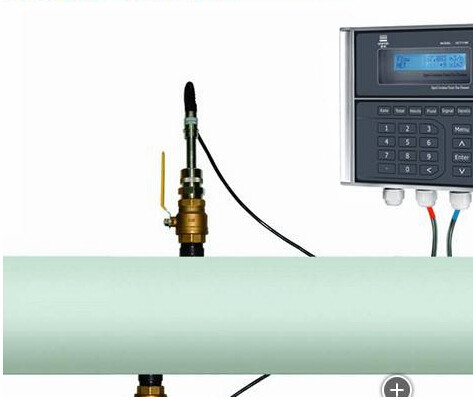

五、壁掛式超聲波流量計安裝示意圖
水流量測量在國內經濟部門中通常至關重要[ 1]。因此，在任何情況下都必須準確地測量通過管道的流量，以便獲利而不是虧本。幾十年來，超聲波流量計已成功應用于工業應用。他們在廣泛的計量應用中獲得了認可，例如臟水或清潔水，石化產品和天然氣。這是由于超聲波流量計與傳統儀表相比具有顯著的操作和經濟優勢。在經濟上，它們易于安裝，價格低廉，并且需要比其他儀表（例如需要定期檢查的機械流量計）更少的維護。操作上超聲波流量計可以高度靈敏和準確，它們通常具有更寬的流速范圍，良好的測量可重復性，2，3 ]。
