當前所屬欄目:不銹鋼壓力表

防爆壓力表

_不銹鋼防爆壓力表廠家

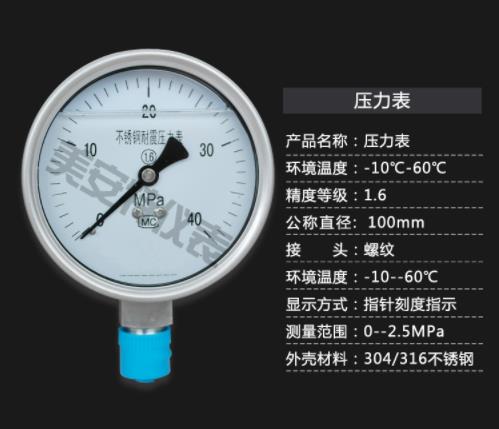

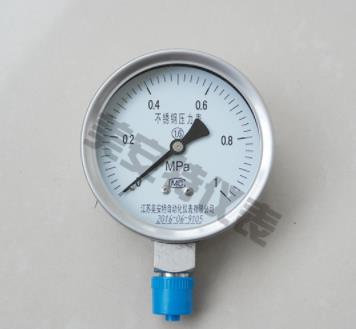

不銹鋼防爆壓力表外殼(表蓋與表殼)系采用特種奧氏體不銹耐酸鋼制成,兩者以滾邊式或卡口式結構予以密封連接;接頭與表殼之問以特有的結構形式并配以優質密封圈進行可靠密封。
質量保證:簽約服務、質保2年
售后服務:快速響應,耐心指導,細心服務,真心對待

  • 產品描述


一、防爆壓力表概述:

    不銹鋼防爆壓力表外殼(表蓋與表殼)系采用特種奧氏體不銹耐酸鋼制成,兩者以滾邊式或卡口式結構予以密封連接;接頭與表殼之問以特有的結構形式并配以較好密封圈進行可靠密封。


二、防爆壓力表主要技術指標
1.表標度范圍、準確度及接頭螺紋尺寸

型號
標度范圍MPa
準確度
接頭螺紋尺寸
Y-100BF
0~0.1至60系列-0.1~0至2.4系列
1.6
M20×1.5
Y-150BF
0~0.1至60系列-0.1~0至2.4系列
1.6
M20×1.5



*儀表準確度等級滿足GB/T1226標準要求
2.     使用環境溫度:普通型為-40°C~70°C抗振型為-25°C~+70°C(外殼內充硅油)
3.     抗工作環境振動:普通型為V.H.3抗振型為V. H. 4
4.     外殼防護等級:IP65
5.     儀表技術性能:普通型按GB/T1226抗振型按JB/T6804

 三、防爆壓力表主要零部件材料

零件
名稱
材料牌號
Y-100BF,Y-150BF
接頭
0Cr17Ni12Mo2(316)(304)
彈簧管
 0Cr17Ni12Mo2(316)
外殼
0Cr18Ni9

四、防爆壓力表使用須知
1.儀表應垂直安裝,并力求與測量點間保持同一水平位置,否則須相應地計入液位差所引起的附加誤差。
2.儀表經常使用的壓力應為其分度上限的2/3為宜。
3.儀表定期維修時如確需開啟表蓋著,宜借助專用工具進行。
4.當充液儀表安裝完成后取下原有護塞,安裝上可調試護塞(已配)并將閥針上的箭頭放置在垂直面上位置。

五、不銹鋼防爆壓力表儀表安裝型式

名稱
螺紋接頭及安裝方式
直接安裝壓力表
徑向直接式(I
軸向偏心直接式(II
軸向同心直接式(III
嵌裝(盤裝)壓力表
軸向偏心嵌裝式(IV
軸向同心嵌裝式(V
凸裝(墻裝)壓力表
徑向凸裝式(VI
軸向同心凸裝式(VII

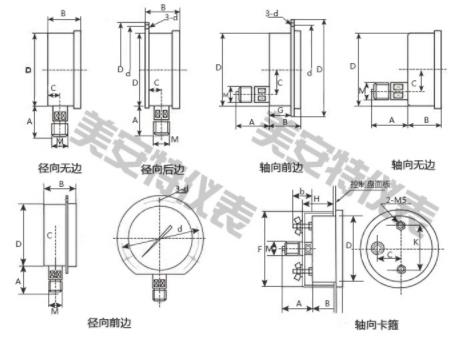

儀表按螺紋接頭及安裝方式分為:直接安裝壓力表、嵌裝(盤裝)壓力表、凸裝(墻裝)壓力表(見表1及圖2~圖8)
*嵌裝(盤裝)壓力表及凸裝(墻裝)壓力表安裝尺寸應符合圖7和表2的規定
表2

外殼公稱
直徑D
裝配螺栓中心圓
直徑do
外殼螺栓孔
直徑d1
100 116 4.8
150 165 5.8
*Y-100、150BF系列建議形式IV
*直接安裝式儀表的主要安裝尺寸應符合圖1和表3的規定
表3
D
H
接頭尺寸
d
L
d1
100
100
M20×1.5
20
6
150
125
