智能靶式流量計通過測量流動的流體施加在懸浮在流動流中的目標上的力的大小來測量流量。由流動施加在目標上的力與穿過目標的壓降成比例。與差壓流量計類似,伯努利方程表明,目標上的壓降(以及因此施加在目標上的力)與流速的平方成正比。使用這種關系,10%的滿量程流量僅產生滿量程力的1%。在滿量程流量的10%時,智能靶式流量計的精度取決于變送器在100:1力范圍內的精確度。發射器精度通常會降低,測量其范圍內的低力,因此流量計精度也會同樣降低。因此,這種非線性關系會對智能靶式流量計的精度和調節產生不利影響。請記住,感興趣的是流量測量系統的準確性 - 而不是變送器的準確性。
一、智能靶式流量計概述
智能靶式流量計采用了新型電容式力傳感器作為測量和敏感傳遞元件,同時應用了zui新數字技術和微電子技術,是一款適用于高粘度、低雷諾數及含有微小顆粒的流體和氣體測量的智能流量計。采用電容式力傳感器是該產品真正實現高精度、高穩定性的關鍵所在。智能靶式流量計既具有傳統孔板、渦街等流量計無可動部件的特點,同時又具有與容積式流量計相媲美的測量準確度,加之其特有的抗干憂、抗雜質性能,除能替代常規流量計及常規流體流量測量外,尤其在高粘度、易堵卡、高溫、高壓、強腐蝕等流量計量的工況具有很好的應用價值,目前已廣泛應用于鋼鐵、石油、天然氣、電力、造紙、能源、食品、環保等各個領域的流量測量。
二、智能靶式流量計適應范圍
◆適用于各種公稱直徑,從DN15~N2000mm至更大;
◆適用于高、低溫介質:從-50℃~+260℃;
◆適用于低、中、高壓力工況:從0~42MPa;(表壓)
三、智能靶式流量計產品特點:
1、無可動部件,密封面減少,大大降低泄漏率,便于安裝和日常維護;
2、測量范圍寬,zui大測量范圍可達20:1(液體)或10:1(氣體);
3、計量準確、精度高,法蘭式可達0.2%(液體)或0.5%(氣體);
4、靈敏度較高,能測量超小流量,其可測量低流速為0.08m/s,電磁流量計0.5m/s;
5、重復性好,一般為0.05~0.08%,具有可選小信號切除,非線性修正,濾波時間可選擇;
6.壓力損失小,小口徑僅為標準孔板的1/2△P左右;DN100口徑以上壓力損失開始大幅度減少;
7.標定方便,除可采用標準裝置檢定外,還可采用干式標定方法,即采用砝碼掛重法,單鍵操作即可完成標定;
8、可根據實際需要更換阻流件而改變流量范圍,在線可拆裝插入結構可實現不停產,不斷流維修或更換;
9、低功耗電池現場顯示,能在線直讀示值,顯示屏可同時讀取瞬時流量累積流量及百分比棒圖,并可切換顯示補償溫度及補償壓力示值;
10、抗干擾、抗雜質能力特強,多種輸出形式,能遠傳各種參數,使用無需拌熱;

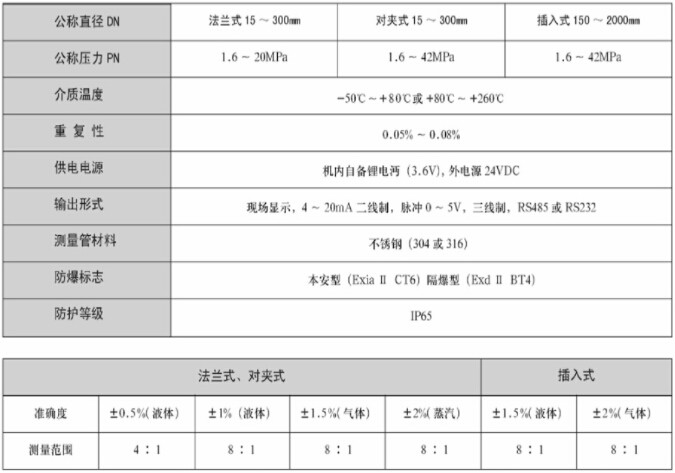

四、智能靶式流量計主要技術參數
注:流量計連接法蘭規格執行JB/T79.1-94、JB/T79.2-94 系列標準,也可以根據用戶要求采用其他國內或國外標準
五、智能靶式流量計產品分類、連接形式及型號說明
產品分類
◆液體流量計:常溫(-50℃~+80℃)及高溫(+80℃~260℃)
◆氣體流量計:常溫(-50℃~+80℃)及高溫(+80℃~260℃)
產品分類
◆法蘭式:相應規格DN15~DN30(mm)(或更大)
◆對夾式:相應規格DNI5~DN30(mm)(或更大)
◆插入式:相應規格DN150~DN2000(mm)(或更大)
注:插入式分固定式和在線可拆裝式
六、智能靶式流量計選型注意事項
智能靶式流量計適合多種場合,多種介質的測量,為保證得到滿意的效果,建議在選型時,注意以下事項,
1)確定所需的正常流量,并按正常流量的1.2~1.5倍確定zui大流量;
2) 指明連接法蘭的標準及密封形式,尤其對特殊安裝要求,應明確告之;
3)用戶訂貨時,應說明被測流休的名稱,井給出介質的工況密度;
注:
1)流量計連接法蘭規格執行國家標準JB/T79.1-94、JB/T79.2-94的相前技術參數,技術條件和類型,材質為不銹鋼。按用戶要求也可以提供其它連接法蘭標準;
2)在選擇高溫型流量計量,除按型號說明格式填寫外,應特別注明被測介質的zui高工況溫度;
3)對帶溫度或壓力補償?shù)牧髁坑?jì),除按照型號說明格式填寫外,應特別說明溫度或壓力補償范圍;
4)用戶需要特殊測量管材質以及內襯材料,應加以說明;
5)用戶如特殊需要,現場顯示表頭也可分體安裝,但需注明連接電纜長度;
選型舉例:-A1B(DN100)C2D2E2F1G3H212J2K3
說明:
-電子智能靶式流量計
AI-儀表式管道安裝方式
BO-儀表公稱直徑:DN100
C2-輕油、柴油等粘度小,無腐蝕性液體
D2-介質溫度(+80℃~260℃)
E2-公稱壓力:PN2.5MPa
PI-無溫度、壓力補償
G3-輸出信號:4~20mA電流輸出(二線制)
H2-工作電源:24VDC(帶遠傳)
I2-本安型
J2-不帶背光顯示
K3-精度:1.0級
七、智能靶式流量計選型計算

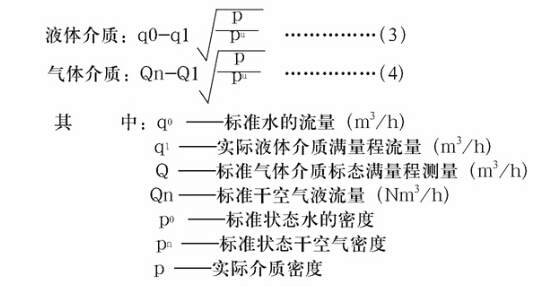

智能靶式流量計的選型需經過計算,即把實際流量轉換成等量的標準水流量,然后再按表3選擇合適口徑及型號,計算公式如下:
智能靶式流量計可以測量液體和氣體的流量,例如水,空氣,工業氣體和化學品。小心使用智能靶式流量計可以涂抹在目標上的流體,因?yàn)榱髁坑?jì)的精度可能會降低。該流量計可應用于衛生,低溫液體,相對清潔和腐蝕性液體。應考慮所有接液部件的構造材料,包括流量計主體和密封件。內聯智能靶式流量計較大可達6英寸。插入式智能靶式流量計適用于較大的生產線尺寸。需要衛生管道系統的應用通常存在于制藥和化學工業中,例如藥物和維生素的制造中。衛生應用在食品和飲料行業尤為普遍,其中清潔度很重要。智能靶式流量計的應用包括采礦,礦物加工,紙漿和造紙,電力,石油,化工和石化行業。常見的應用包括過程和冷卻水流量的測量。
