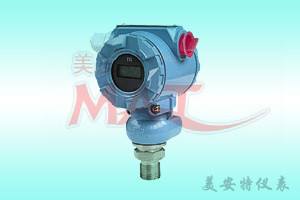

電容式變送器

發布時間：2019-05-21 發布作者：

電容式變送器，用于在高工作壓力環境下測量液體、氣體或蒸汽的液位、流量和壓力，然后轉變成4～20mA DC信號輸出。智能型30511151電容式變送器可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。

1.電容式變送器性能規格

（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）

1.1. 電容式變送器參考精度

1.1.1. 數字、智能：±0.1%校驗量程

1.1.2. 模擬、線性：±0.2%校驗量程

1.2. 電容式變送器穩定性

1.2.1. 數字、智能：6個月，±0.1%URL

1.2.2. 模擬、線性：6個月，±0.2%URL

1.3. 電容式變送器環境溫度影響

1.3.1. 數字、智能

零點誤差：±0.2%URL/56℃

總體誤差：±(0.2%URL+0.18%校驗量程）/56℃

1.3.2.模擬、線性

零點誤差：±0.5%URL/56℃

總體誤差：±(0.5%URL+0.5%校驗量程)/56℃

1.4. 電容式變送器靜壓影響

1.4.1.零點：

對于量程4至8，在13790kPa下為±0.2%URL;其它量程為±0.25%URL。零點誤差可在線通過重新調零來修正。

1.4.2.量程：

可修正至±0.25%輸出讀數/6895kPa，對于量程3，可修正至±0.5%輸出讀數/6895kPa

1.5. 電容式變送器振動影響

在任意軸向上，200Hz下振動影響為±0.05%URL/g

1.6.電容式變送器電源影響

小于±0.005%輸出量程/伏特。

1.7. 電容式變送器負載影響：

沒有負載影響，除非電源電壓有變化。

1.8. 電容式變送器電磁干擾/射頻干擾（EMI/RFI影響）

由20至1000MHz，場強達至30V/M時，

輸出漂移小于±0.1%量程。

1.9. 電容式變送器安裝位置影響

零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。

2. 電容式變送器功能規格

2.1. 測量范圍：差壓：0-1.3～6890KPa

靜壓：4、10、14MPa

2.2. 零點與量程

2.2.1.數字、智能：

可用本機量程和零點按鈕調整，或用HART手操器遠程調整。

2.2.2.模擬、線性：

量程和零點連續可調。

2.3. 零點正、負遷移

零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于*小量程。

2.4. 輸出

數字、智能：

4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。

模擬、線性：

4～20mA DC,與過程壓力成線性。

MAT-1151/3051/3851/3351DP系列1151電容式變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。MAT-1151/3051/3851/3351DP智能型可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。MAT-1151/3051/3851/3351DP現場可調式智能差壓變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。

MAT-1151/3051/3851/3351DP	電容式變送器
	代碼	量程范圍KPa
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
	7	0-345～2068
	8	0-1170～6890
		代碼	輸出
		E	4-20mA
		S	智能式
			代號	結構材料
				法蘭和接頭		排氣/排液閥	隔離膜片	灌充液體
			22	316不銹鋼		316不銹鋼	316不銹鋼	硅油
			23	316不銹鋼		316不銹鋼	哈氏合金C
			24	316不銹鋼		316不銹鋼	蒙乃爾
			25	316不銹鋼		316不銹鋼	鉭
			33	哈氏合金C		哈氏合金C	哈氏合金C
			35	哈氏合金C		哈氏合金C	鉭
			44	蒙乃爾		蒙乃爾	蒙乃爾
				代號	*大工作壓力MPa
				B-	4
				C-	10
				D-	14
					代碼	選項
					M1	0-100線性指示表
					M2	LCD顯示表
					M3	LCD顯示表
					B1	管裝彎支架
					B2	板裝彎支架
					B3	管裝平支架
					D1	側面泄放閥在壓力室上部
					D2	側面泄放閥在壓力室下部
					不注	1/2NPT錐管螺紋接頭
					C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
					d	隔爆型dⅡBT4
					i	本安型iaⅡCT6
					J	流量變送器4-20mA開方輸出
					s	不銹鋼三閥組
