影響熱電偶選擇的6種重要因素
發布時間:2019-03-19 發布作者:
如果不接觸熱電偶,很難在工業過程控制領域制定職業課程。它們是無處不在的基本溫度測量工具,所有工藝工程師和操作員都應該熟悉它們。
了解
熱電偶的工作原理,如何測試它們至關重要。但是,遲早,您可能會負責為新應用選擇熱電偶。由于沒有現有的部分可供您復制,您應該為流程考慮哪些選擇標準?
熱電偶傳感器組件提供幾乎無數的功能組合,使供應商能夠?yàn)槊總應用程序提供產品,但為您的應用指定一個完整的單元是一項非常重要的任務。讓我們了解一些可用的選項,看看它們對溫度測量性能有何影響。
熱電偶類型:熱電偶使用兩種不同的金屬制成。各種金屬組合產生不同的溫度范圍和精度。類型具有標準金屬組合,并以大寫字母表示,例如T,J和K.通常,避免選擇在類型極端附近顯示預期測量值的類型。熱電偶類型的精度不同,因此請確保所選類型的精度合適。
NIST可追溯性:您的應用可能需要這樣做。完成熱電偶組件的測試并與已知標準進行比較。發運給您的熱電偶與標準之間的誤差值將被記錄和認證。經過認證的傳感器組件將被特別標記以參考標準。
連接類型: 如果您的傳感器將包含在管道或護套內,則實際傳感器接頭的布置方式非常重要。接頭可以接地到護套,與護套電絕緣(未接地),或從護套(暴露)突出。如果您的過程環境可能使傳感器組件受到雜散電壓(EMF)的影響,那么遠離接地結可能是明智之舉,即使它可以對溫度變化做出快速響應。暴露的接頭提供非?焖俚捻憫,但受到周圍元件的潛在損壞或腐蝕。未接地的接頭在封閉的護套內提供保護,響應時間比其他兩種接頭類型都要慢。使用未接地的路口時,

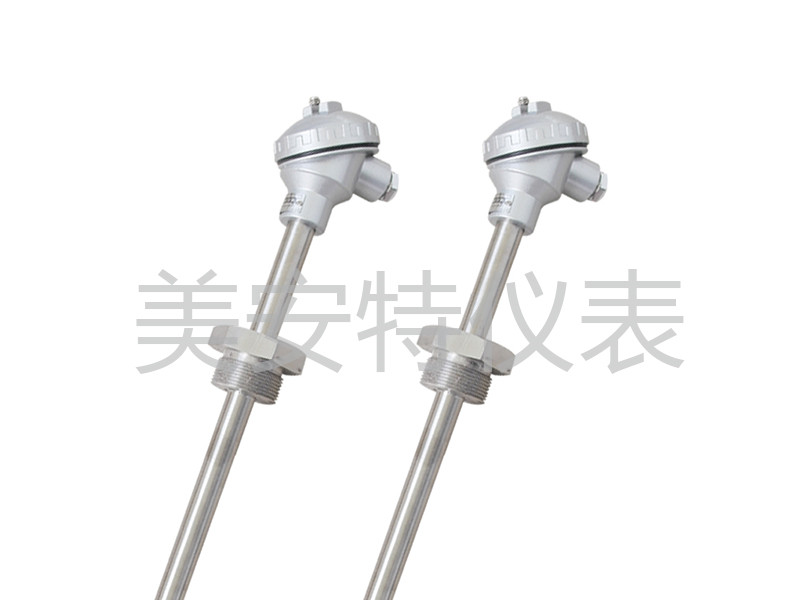

探頭護套材料:這適用于安裝在管道或護套中的組件,其容納并保護傳感器接頭并可提供一些安裝方式。材料選擇包括各種不銹鋼類型,聚合物和金屬,涂層耐腐蝕材料,以適應許多應用。確保護套材料(包括任何涂層)能夠承受預期的溫度暴露范圍。
探頭配置:可以定制護套管直徑和長度,以及管中彎曲的規定。請記住,當您增加結點周圍的質量,或增加結點距測量點的距離時,響應時間將趨于增加。
配件和端子:安裝配件和接線端子有無數種可能性。考慮到易于訪問服務。如果組件失敗,將如何更換組件?是否存在振動,潮濕或其他環境因素?什么類型的電纜或引線較適合應用?
您的選擇眾多,建議您咨詢制造商的銷售工程師,以獲得為您的應用指定正確配置的幫助。他們的產品知識和應用經驗,以及您對工藝要求的理解,將在選擇過程中產生積極的結果。
