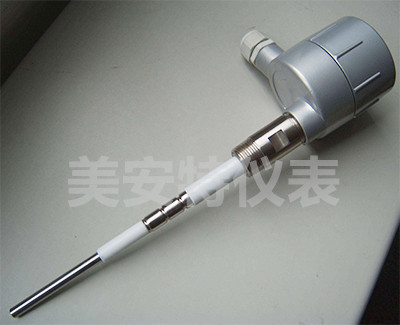

射頻導納液位計

發布時間:2019-03-15  發布作者:


射頻導納液位計概述
射頻導納是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的料位控制技術,  射頻導納中導納的含義為電學中阻抗的倒數,它由電阻性成分、電容性成分、感性成分綜合而成,而射頻即高頻無線電波譜,所以射頻導納可以理解為用高頻無線電波測量導納。

射頻導納液位計的性能指標
供電:18V—30VDC         火花防護(對傳感器):內置火花防護電路
輸出:4—20MA                                         電氣接口:M20×1.5
輸出方式:物位方式或距離方式                     電纜:分體式電子單元與傳感器之間的專用連精度:±1%     ±0.5%
環境溫度:-40℃~70℃                           過程連接:NPT螺紋安裝(標準)
介質溫度:-100℃~260℃                      法蘭安裝(可選)
較大負載:24VDC 350Ω                         外殼防護:IP66
負載影響:0.2%(0————較大負載)      防爆:EXID Ⅱ CT4
量程:較大15000PF,較大距離100m(不同傳感器較大量程不同)

MAT700 連續物位計
  電源
A 24VDC兩線制
  應用范圍
2 普通介質
3 強導電介質
  作用方式
4 物位方式
5 距離方式
  傳感器 見MAT700傳感器選型表
安裝方式
I 整體安裝
R 分體安裝
  防爆
E
Z 無


射頻導納液位計的安裝說明
在非金屬容器、非線性應用中,還應加裝輔助參考地級。
當使用軟纜裸探頭用來測量絕緣物料時(如煤粉倉),要求安裝管座的高度一定要小于探頭硬桿部分的長度,保證硬桿部分露出安裝管。防止探頭在倉內晃動造成對地短路。且安裝管做和鋼筋骨架應連接在一起

射頻導納液位計的特點
通用性強:可測量液位及料位,可滿足不同溫度、壓力、介質的測量要求,并可應用于腐蝕、沖擊等惡劣場合
防掛料 :獨特的電路設計和傳感器結構,使其測量可以不受傳感器掛料影響,無需定期清潔,避免誤測量。
免維護 :測量過程無可動部件,不存在機械部件損壞問題,無須維護。
抗干擾 :接觸式測量,抗干擾能力強,可克服蒸汽、泡沫及攪拌對測量的影響。
準確可靠:測量量多樣化,使測量更加準確,澤良不受環境變化影響,穩定性高,使用壽命長。

射頻導納液位計的典型應用
導電、絕緣液體………………………化工、油田、水及污水處理
導電、絕緣漿體………………………造紙、制藥、水及污水處理
粉末:灰、粉…………………………電廠、冶金、水泥
顆粒:煤、糧食………………………電廠、冶金、糧食
界面:不同兩種液體…………………油田、化工

射頻導納液位計的選型指南


MAT700系列射頻導納液位開關傳感器選型



型號 溫度壓力 較大長度 傳感
器材質
傳感
器外形
安裝尺寸 應用
C21 230℃/3Mpa 5m 304ss(其他可選)/TFE 直徑:18mm
兩級桿式
3/4”NPT
1”NPT(可選)
中溫中壓
一般應用導電
液體、漿體、顆粒
C22 200℃/3Mpa 20m 304ss(其他可選)/FEP 直徑:2.7mm
兩級纜式
3/4”NPT

大量程
導電液體、界面
C23 120℃/3Mpa 30m 304ss(其他可選)/PVDF 直徑:8mm
兩級纜式
3/4”NPT 大量程
中等黏度導電液體及粉末
C24 200℃/常壓 直徑40mm 15m
直徑8mm 30m
304ss(其他可選)/TFE 直徑:4mm/8mm
兩級纜式
3/4”NPT 大量程絕緣粉末
C25 200℃/2Mpa 5m 304ss(其他可選)/FEP 直徑:12mm
兩級桿式
3/4”NPT 酸堿 強腐蝕
法蘭安裝
