發布時間:2019-03-13 發布作者:
雖然機械壓力表一直是過程工業中的支柱,但它們也帶來了一些挑戰。盡管如此,當一種情況需要一個帶有本地顯示器的簡單而廉價的設備時,一個儀表可以適應各種應用中的費用。

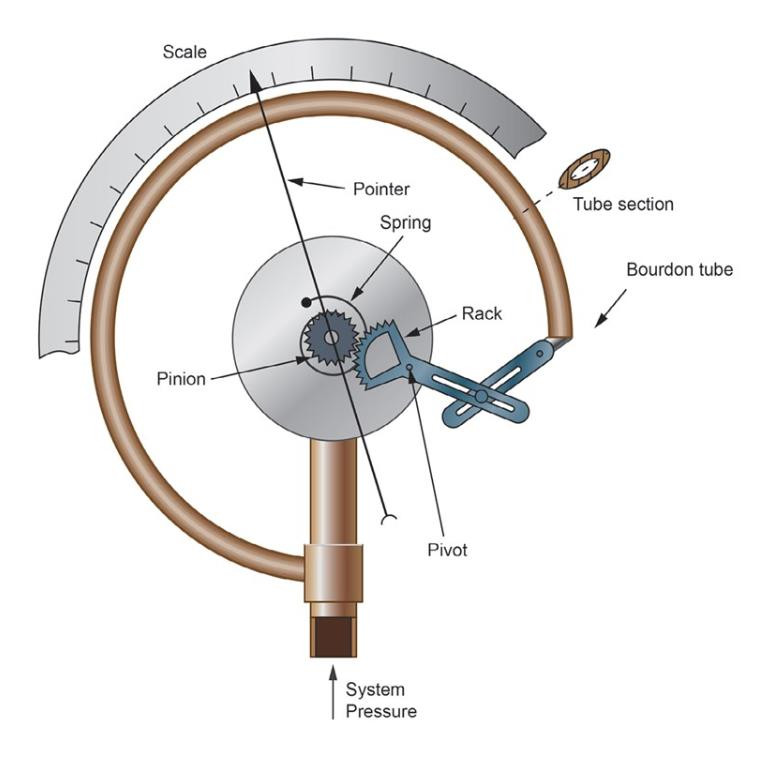

傳統的儀表在選擇過程中需要考慮一些嚴重的缺點。儀表使用彈簧和齒輪的精密機構操作,使其易受沖擊和損壞。大多數操作員已經看到典型的故障,玻璃破碎,彎曲的指示針或針從斷裂的傳動裝置直接指向下方。在許多環境中,由于它們的低成本和頻繁的故障,它們被認為是基本上一次性的。
然而,使用壓力表仍然是一種很好的方式來直觀地顯示過程中發生的事情。但是,將這些信息集中到一個集中的位置,而不必親自到達儀表,這不是很好嗎?操作員寫下讀數的老式剪貼板輪次需要時間,并且可能導致由人為錯誤導致的不準確信息。
選擇考慮因素
各種傳統儀表仍然龐大,關鍵考慮因素需要進行一些分析。
堅固耐用 - 有些型號適用于管道振動或移動設備可能會造成沖擊的環境。箱體可以采用橡膠罩和加強機構進行裝甲,以應對惡劣環境,但這些選擇增加了成本。
結構材料 - 雖然較便宜的設備大多是黃銅,但工業級儀表通常由不銹鋼或其他耐用材料制成。盡管如此,一定要知道潤濕和非潤濕部件是由什么制成的。黃銅或低碳鋼組件在潮濕或輕微腐蝕性環境中會變質。
入口配置 - 大多數較大的儀表都有一個外螺紋入口,通常是½英寸的國家管螺紋(NPT)或M20。更小更便宜的設備可能是1/4英寸的NPT。通常期望用于擰入具有陰螺紋連接的現有壓力端口。有些為更復雜的安裝情況提供了更專業的選擇,例如添加虹吸管。
超壓和爆破壓力限制 - 這些名稱可能令人困惑。超壓限制表示單位可以承受多少而不會受到損壞。換句話說,它可以采取尖峰并繼續正常工作。除此之外,波登管可能會永久變形或機械推動超過其極限。爆破壓力是某些部件失效的地方,通常是Bourdon管,將殼體打開并將過程流體釋放到大氣中,這通常會帶來安全風險。在某些情況下,過程連接本身會失敗,它可以“發射儀表”作為飛行射彈。在需要額外隔離的情況下,例如使用密封,這可以為儀表增加額外的保護。但是,在發生故障的情況下,某些單元仍會釋放過程流體。如果該物質易燃或有毒,則會發生安全事故。
配件和特殊改裝
機械儀表的基本操作限制促使創建各種輔助設備以克服一些問題,因此在某些情況下可能需要添加這些設備。典型的例子包括:
緩沖器 - 該設備限制了壓力表的入口壓力峰值,可用于兩個目的:它可以抑制壓力脈動,并可以改善過壓保護。在任何一種情況下,它都應用于儀表的入口,并且往往會減慢響應速度。
隔離器或密封件 - 該設備旨在防止過程流體進入機構。它通常使用外部隔膜的組合,外部隔膜接觸過程流體并使用捕獲填充流體將壓力傳遞給機構。隔離器通常用于產品有害或溫度較高的情況下,因此壓力表受到保護。
虹吸 -在一個計測量可冷凝蒸氣的壓力的情況下,通常是蒸汽,虹吸用作一種機制來捕獲冷凝物和充當熱障。新蒸汽對虹吸管中的一段冷凝水施加壓力,較終起到填充液的作用,使裝置不能看到全部蒸汽溫度。
許多其他變體和特殊構造方法旨在提高性能或避免特定問題,包括:
表殼填充液 - 使用粘性液體(如甘油)填充表殼,有助于減少因脈動引起的針頭移動。
伴熱 - 在設備暴露于寒冷環境的情況下,可能需要加熱外殼。
防爆箱和安全玻璃 - 如果發生災難性故障的可能性很高,有些設備會失效并向單一方向釋放碎片和液體,通常在儀表后部,可能遠離人。
如果應用程序依賴于其中一些更精細的預防措施,則可能需要研究一些可用于該行業的新技術改進。
基本設計改進
由于基本儀表的用戶案例仍然有效,各公司已嘗試改進設計而不失去潛在的吸引力。
數字儀表 - 一些公司已經開發出了保留基本波登管設計的方法,但用數字顯示器代替了移動針。雖然這個概念很好,但執行常常會受到可見性問題和電池壽命縮短的影響。這些對于預期連續運行的設備通常不實用,因此它們通常保留用于校準實驗室和測試任務,可在需要時打開和關閉它們。
電子儀表 - 一些較新設計將電子變送器的優點與傳統機械設計的實用性結合在一起。他們使用應變消除傳感器而不是波登管,以電子方式而不是機械方式處理信號。針由微型馬達驅動,因此僅存在一個運動部件,使得該機構更能抵抗沖擊和其他極端操作條件。
電子儀表避免了許多機械設備的問題。消除波登管可以消除關鍵的故障點,因此過壓能力要高得多,過程流體逸出的可能性要低得多。由于這些功能是新設備基本設計的一部分,因此不再需要許多確保良好性能所需的附件。
使用精密電子設備,這些新儀表還能夠監控自己的狀態。沒有辦法驗證機械壓力表是否正常工作而不能從過程和測試中移除,但只需一瞥電子壓力表就可以通過閃爍的LED顯示其運行狀態。由于低功耗電子設備和高效設計,甚至延長了電池壽命。
在許多方面,由于這些新設備包括能夠?qū)毫ψx數和狀態指示發送到分布式控制系統或其他自動化的無線發射器,因此已經克服了傳統儀表無法向自動化系統發送信息的較嚴重缺點。平臺。必要時可以使用此可選功能。
一個無線壓力表包含電子儀表的所有功能,同時增加了通過WirelessHART網狀網絡傳輸壓力讀數的功能。這種額外的通信功能增加了“面向未來”,因此隨著工業物聯網進入更多制造應用,它可以用于復雜的網絡環境中。今天可能不需要無線功能,但可能很快就會出現。
由于這款無線壓力表配備了先進的傳感器設計和額外的隔離器,因此不需要緩沖器。其內部集成傳感器隔離器還可使過程流體不會到達傳感器,從而延長其工作溫度范圍。由于它不需要特殊配置或其他附件,因此在要求苛刻的應用中,它通常比傳統儀表更低成本。
匹配設備和應用程序
這一新的選擇范圍意味著可以準確選擇特定情況和預算所需的項目。
傳統的機械壓力表 - 過程是良性的,預算有限,本地讀數和中等精度填補了賬單。
電子壓力變送器 - 對于更極端的應用,在自動化環境中并且需要較高精度,但它是較昂貴的。
無線壓力表 - 這一新選擇填補了其中的許多區域。過程和安全參數可能更具挑戰性,并且存在與工廠系統無線通信的選擇,無論是現在還是將來。價格介于其他兩個選項之間,提供了一個有用的新流程解決方案。
壓力表技術不斷發展,提供更多選擇,使較終用戶能夠以較好的方式測量這一重要的工藝參數。
