應用背景

      在許多工業應用中，罐中液位的測量是重要的。有許多罐監測應用，例如燃料監測，采礦過程液體監測和管道腐蝕抑制劑液體監測。需要監控有兩個目的。一個目的是確保液體不會耗盡/水箱不會干燥。另一個目的是確保根據預期用途從罐中抽出液體，這是使用液體的過程正確操作的另一個指示，并且是來自罐的流量的推導測量。

應用細節

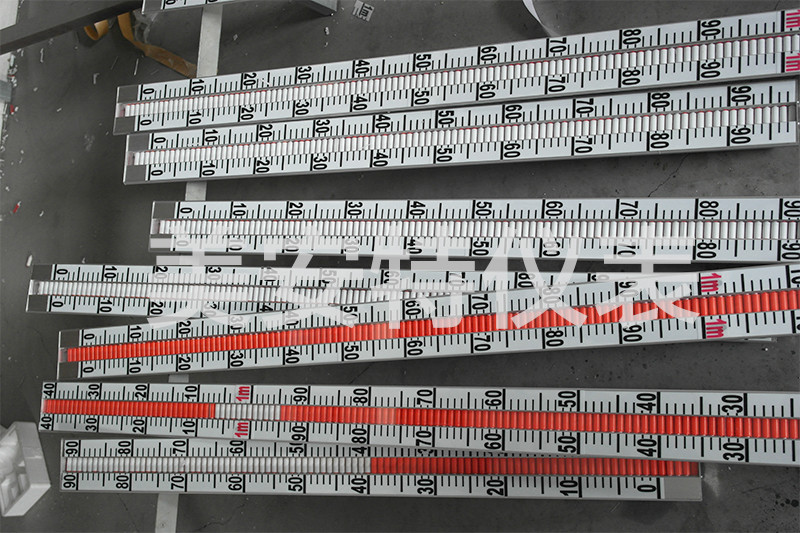

      對于這種應用，使用磁翻板液位計是合適的，并使用來自該磁翻板液位計的液位來確定罐中的液位。磁翻板液位計很可能是應變計技術，有時也稱為靜液壓磁翻板液位計。這些磁翻板液位計可以是通風的或不通風的。通風磁翻板液位計使磁翻板液位計的一側暴露于被測液體，磁翻板液位計的另一側向空氣敞開，直接暴露或通過使用電纜內部的小通氣管暴露，并在終端處通向大氣電纜的末端。非通風磁翻板液位計在測量位置需要?dú)鈮捍欧�板液位�?jì)以提供當前的大氣液位，然后將其用于計算以基于該位置和此時的當前大氣液位來補償/標準化液位讀數。這種磁翻板液位計的外殼可以是不銹鋼或鈦。選擇鈦可用于更具腐蝕性的環境。這些磁翻板液位計的輸出可以是0到5伏，4-20mA，SDI-12或Modbus。該圖顯示了連接磁翻板液位計的兩種方法。第一種方法是將磁翻板液位計浸入液體中，電纜從罐頂部排出。第二種方法涉及將帶有附加磁翻板液位計的T件添加到罐輸出管。在T形件內測量的液位與罐中的液位直接相關。這些磁翻板液位計的輸出可以是0到5伏，4-20mA，SDI-12或Modbus。該圖顯示了連接磁翻板液位計的兩種方法。第一種方法是將磁翻板液位計浸入液體中，電纜從罐頂部排出。第二種方法涉及將帶有附加磁翻板液位計的T件添加到罐輸出管。在T形件內測量的液位與罐中的液位直接相關。這些磁翻板液位計的輸出可以是0到5伏，4-20mA，SDI-12或Modbus。該圖顯示了連接磁翻板液位計的兩種方法。第一種方法是將磁翻板液位計浸入液體中，電纜從罐頂部排出。第二種方法涉及將帶有附加磁翻板液位計的T件添加到罐輸出管。在T形件內測量的液位與罐中的液位直接相關。

      還應考慮為遙測功能選擇通信信道。如果可行的話，較經濟的選擇是使用蜂窩網絡。所有Unidata Neon Remote Loggers都支持此選項。如果沒有手機覆蓋，那么衛星霓虹遙控記錄器將是您的選擇。由于儲罐監測是低容量數據，銥短脈沖數據，Inmarsat ISAT Data pro或Orbcom等服務可能是較好的選擇。

      然而，當數據速率不僅僅是偶爾傳輸短數據包時，這些服務的數據傳輸成本大大增加。

      第三種選擇是使用LoRa Neon Remote Logger。在這種情況下，記錄器根據該方案讀取水位磁翻板液位計。一組短數據包將由記錄間隔設置，通過私有或公共LoRa網絡發送到LoRa WAN網關。LoRa WAN網關使用以太網，蜂窩或衛星網絡將數據包傳輸?shù)絅eon Server。LoRa WAN系統的典型范圍可達5km，根據建筑密度，建筑區域的范圍會縮小，并且在有視線的地方以及使用更大的天線時會增加。

      該應用程序非常簡單; 應該每小時測量一次水箱水位，并在本地存儲，然后每天發送到Neon Server以在Neon Web應用程序上顯示水平�，F(xiàn)場的霓虹遙控記錄儀也會根據任何異常情況設置警報，例如太快的水平變化表示泄漏，太慢的水平變化表示堵塞。如果檢測到這些條件中的任何一個，則將立即發送回服務器，并設置警報以警告操作員該問題。

      由于這種類型的監控功率要求很低，整個系統可以安裝在一個小型鵜鶘箱內，并由一組鋰電池供電。功率預算很小，因?yàn)榇欧�板液位�?jì)每隔幾個小時開啟一次，并且僅在進行測量所需的短時間內開啟。在這種配置中，合適的鋰電池組可以為整個系統供電長達5年。
