內容 - 你應該考慮的20件事本文討論的20件事情如下:
1.精度等級
2.壓力介質
3.污染
4.高度差異
5.管道泄漏測試
6.絕熱效果
7.扭矩
8.校準/安裝位置
9.產生壓力
10.加壓/鍛煉儀表
11.讀取壓力值(分辨率)
12。校準點數量
13.滯后(校準點的方向)
14。“攻絲”測量儀
15.校準周期數(重復性)
16。調整/校正
17.文件 - 校準證書
18.環境條件
19.計量可追溯性
20.校準的不確定性(TUR / TAR)
什么是壓力?
在我們討論校準壓力表時要考慮的每一件事之前,讓我們快速瀏覽幾個基本概念。
什么是壓力?壓力是垂直于表面的力除以它所影響的面積。所以壓力等于力每單位面積,或P = F / A。
世界各地都使用了大量不同的壓力單位,這有時會非常令人困惑。根據SI系統,壓力工程單位是Pascal(Pa),是每平方米面積1牛頓的力,1 Pa = 1 N / m2。由于Pascal是一個非常小的單位,它較常用于系數,如百公斤,千公斤和百萬。世界各地正在使用大量不同的壓力單元。有關壓力和不同壓力單位及其背景的更多信息,請參閱博客文章壓力單位和壓力單位轉換。
有關在線壓力單位轉換工具,請?jiān)L問壓力單位轉換器頁面。
壓力類型
存在幾種不同的壓力類型,包括表壓,絕對壓力,真空壓力,差壓和氣壓。這些壓力類型的主要區別在于比較測量壓力的參考點。壓力表也適用于所有這些壓力類型。此外,還提供復合儀表,包括正表壓和真空(負表壓)壓力的組合秤。
有關不同壓力類型的更多詳細信息,請參閱壓力校準基礎 - 壓力類型。
壓力表
在談?wù)搲毫Ρ頃r(shí),通常會參考帶有指針和壓力表的模擬壓力指示器。這些通常根據EN 837或ASME B40.100標準制造。
這些模擬壓力表通常使用波登管,隔膜或膠囊制造。當壓力增加導致指針在刻度上移動時,存在一種機械結構移動指針。
壓力表分為不同的精度等級,用于指定壓力表的精度以及其他屬性。可用壓力范圍通常分為步驟,系數1,1.6,2.5,4,6持續到下一個十年(10,16,25,40,60),依此類推。不同規格直徑(刻度)通常為40,50,63,80,100,115,160和250毫米(1½,2,2½,4,4和6英寸)。更精確的儀表通常具有更大的直徑。
壓力連接器通常是根據ISO 228-1的平行管螺紋(G),或根據ANSI / ASME B1.20.1的錐形管螺紋(NPT)。
還有數字壓力表,有數字壓力指示而不是模擬指針。本文重點介紹模擬儀表,但大多數原則對兩者都有效。
壓力表通常用于所有行業,是一種非常常用的校準儀器。與任何過程測量設備一樣,應定期校準,以確保其正確測量。儀表是機械儀表,增加了機械應力引起的漂移風險。
有關校準儀器的原因的更多信息,請參閱博客文章為什么要校準?
有關儀器校準頻率的更多信息,請參閱帖子儀器校準的頻率如何?
校準的基本原理
如果我們將壓力表校準的原理簡化到較小,我們可以說當我們校準壓力表時,我們提供已知的精確壓力輸入并讀取壓力表上的指示,然后記錄并比較這些。值的差異是誤差,誤差應小于儀表所需的精度。
你應該考慮20件事
本節列出了校準壓力表時應考慮的20種較常見的事項。
1 - 準確度等級
壓力表有許多不同的精度等級。精度等級在ASME B40.100(精度等級范圍為0.1%至5%)以及EN 837(精度等級范圍為0.1%至4%)標準中規定。精度等級規格通常為“范圍的百分比”意味著如果精度等級為1%并且等級范圍為0到100 psi,則精度為±1 psi。
確保您知道要校準的儀表的精度等級,因?yàn)檫@自然會指定可接受的精度等級,但它也會對校準過程產生其他影響。
2 - 壓力介質
校準壓力表時,較常見的壓力介質是氣體或液體。氣體通常是常規空氣,但在某些應用中,它也可以是不同的氣體,例如氮?dú)狻]^常見的是,液體是水或油。校準期間的壓力介質取決于儀表連接過程中使用的介質。媒體也取決于壓力范圍。低壓力表適用于使用空氣/氣體進行校準,但隨著壓力范圍變得越來越高,使用液體作為介質更加實用且更安全。
3 - 污染
在安裝過程中,壓力表使用某種類型的壓力介質,在選擇用于校準的介質時應考慮這一點。校準期間不應使用介質,這可能會導致儀表安裝回加工過程中出現問題。另外,反過來,有時過程介質可能對校準設備有害。
壓力表內部可能有污垢進入校準設備并造成傷害。使用氣體測量儀表,您可以使用污垢/濕氣阱,但對于液體操作儀表,您應該在校準之前清潔儀表。
較極端的過程情況之一是如果測量儀用于測量氧氣的壓力。如果在校準儀表期間有任何潤滑脂進入高壓氧氣系統,則可能非常危險,并可能導致爆炸。
4 - 身高差異
如果校準設備和待校準的儀表處于不同的高度,則管道中壓力介質的靜水壓力可能導致錯誤。當使用氣體作為介質時,這通常不是問題,因?yàn)榕c液體相比,氣體較輕。但是當液體用作介質時,管道中的液體由于靜水壓力而具有重量并且可能導致錯誤。誤差的大小取決于液體的密度和高度的差異,因?yàn)橹亓⒁后w拉入管道內。如果無法使校準器和儀表處于同一高度,則應計算高度差的影響并在校準期間將其考慮在內。
靜水壓力影響的一個例子:
靜水壓力計算如下:
P h =ρgh
哪里:
P h =靜水壓力
ρ=液體密度(kg / m 3)
g =局部重力(m / s 2)
h =高度差
例如:如果水是介質(密度為997.56 kg / m 3),則局部重力為9.8 m / s 2,DUT與參考設備之間存在1米(3.3英尺)的差異,這將導致錯誤9.8千帕(98毫巴或1.42磅/平方英寸)。
注意,取決于要測量的壓力,由高度差引起的誤差可能是顯著的。
5 - 管道泄漏試驗
如果在校準期間管道中有任何泄漏,則可能發生不可預測的錯誤。因此,應在校準前進行泄漏測試。較簡單的泄漏測試是對系統加壓并使壓力穩定一段時間,并監測壓力不會下降太多。如果有一個連續的控制器調節壓力,一些校準系統(壓力控制器)即使在泄漏的情況下也能夠保持壓力。在這種情況下,很難看到泄漏,因此應關閉控制器以啟用封閉系統進行泄漏測試。在封閉系統中也應始終考慮絕熱效應,特別是使用氣體和介質,如下一章所述。
6 - 絕熱效果
在以氣體作為壓力介質的封閉系統中,氣體的溫度影響氣體的體積,這對壓力有影響。
當壓力迅速增加時,氣體的溫度將升高,并且這種較高的溫度使氣體膨脹,從而具有更大的體積和更高的壓力。當溫度開始冷卻時,氣體的體積變小,這將導致壓力下降。這種壓降可能看起來像系統中的泄漏,但實際上是由于氣體溫度變化引起的絕熱效應。壓力變化越快,效果越大。隨著溫度穩定,由此效應引起的壓力變化將逐漸變小。
因此,如果您快速改變壓力,請確保在判斷系統存在泄漏之前讓其穩定一段時間。
7 - 扭矩力
特別是對于扭矩敏感的壓力表,在將壓力接頭連接到壓力表時不要用力過大,因?yàn)樗赡軙?huì)損壞壓力表。遵循制造商關于允許扭矩力的說明;c(diǎn)時間使用合適的工具,適當?shù)倪m配器和密封件。
8 - 校準/安裝位置
由于壓力表是機械儀表,其位置會影響讀數。因此,建議將儀表校準在與過程中使用的相同的位置。還應考慮制造商的操作/安裝位置規格。
安裝位置的典型規格是,位置變化5度不應使儀表指示超過精度等級的一半(0.5倍)。
9 - 產生壓力
要校準壓力表,您需要獲取施加在壓力表上的壓力。
有不同的方法可以做到這一點:你可以使用壓力手動泵,帶瓶子的壓力調節器甚至是自重測試儀。自重測試儀將提供非常精確的壓力,您不需要單獨的校準器來測量壓力,但是自重測試儀價格昂貴,移動性不高,需要大量使用并且對灰塵很敏感。
更常見的是使用壓力校準手動泵來產生壓力,并使用精確的壓力測量裝置(校準器)來測量壓力。壓力控制器也可用于提供壓力。
10 - 加壓/鍛煉儀表
由于其機械結構,壓力表的運動總會有一些摩擦,并可能隨著時間的推移而改變其行為,因此您應該在校準之前進行鍛煉。如果壓力表暫時沒有施加壓力,情況尤其如此。運動時,提供標稱較大壓力并讓其停留一分鐘,然后排出壓力并等待一分鐘。在開始進行實際校準循環之前,應重復此過程2-3次。
11 - 讀取壓力值(分辨率)
模擬壓力表中的刻度具有有限的可讀性。它具有主要和次要刻度標記,但是當指示器位于刻度標記之間時難以準確讀取壓力值。當針準確地處于刻度標記時,更容易看到。因此,建議調整輸入壓力,使針正好位于指示標記處,然后記錄相應的輸入壓力。如果您只是提供一定的準確輸入壓力然后嘗試讀取指示器,則會因讀取精度有限而導致錯誤。
此外,重要的是要看垂直于儀表刻度的指示。許多精確的儀表在針指針后面沿著刻度具有反射鏡。這個鏡子可以幫助你閱讀它,你應該閱讀它,以便針的反射鏡正好在實際針的后面。然后你知道你正在看垂直/直線。

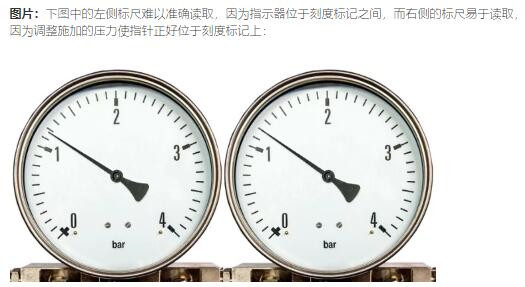

圖片:下圖中的左側標尺難以準確讀取,因?yàn)橹甘酒魑挥诳潭葮?biāo)記之間,而右側的標尺易于讀取,因?yàn)檎{(diào)整施加的壓力使指針正好位于刻度標記上:
壓力表校準 - Beamex博客文章
圖片:許多高精度壓力表沿刻度尺提供鏡子,有助于查看儀表垂直,因?yàn)橹羔樀溺R像隱藏在指針后面,或借助于指針的反射:
壓力表校準 - Beamex博客文章
剩下的主題
為了防止這篇博文發布太久,請下載白皮書并閱讀所有20個主題。
此處未涉及的其余主題包括:
12 - 校準點數量
13 - 滯后(校準點方向)
14 - “攻絲”量規
15 - 校準周期數(重復性)
16 - 調整/校正
17 - 文檔 - 校準證書
18 - 環境條件
19 - 計量可追溯性
20 - 校準不確定度(TUR / TAR)
