摘 要:文章主要講解了浮球液位計在鋁板帶材加工生產中的重要性,浮球液位計在生產過程中影響金屬溫度均勻性的因素,從生產實際經驗出發總結出了控制金屬溫度均勻性的措施,保證了鋁板帶材的性能。
有色金屬廣泛應用于航空工業、民用建筑、醫療食品包裝等行業,特別是鋁合金材料應用更廣泛。鋁合金材料用途不同,其加工工藝也不同,多數鋁合金材料需要經過熱處理,才能達到所需的機械性能。近幾年客戶對材料機械性能要求越來越嚴格,因此,對爐內金屬溫度控制提出更高要求,這就意味著,熱處理時鋁合金材料退火的金屬溫度控制尤為重要。
1 浮球液位計的組成及功能
我公司共有 4 臺 60t 鋁卷浮球液位計及 1 臺復合料車,爐子型式為強制熱風循環電阻加熱箱式浮球液位計,鋁卷軸向與浮球液位計軸線垂直放置,可容納 4 卷。退火產品卷材重量較大 15t(帶套筒時),產品一般分為穩定化退火、中間退火或成品退火,金屬退火溫度 150℃ ~480℃,爐氣較高溫度為 550℃。有效區內爐氣溫差≤±3℃。浮球液位計主要組成有箱式爐體(含爐底及軌道)、空氣循環系統、導流裝置,吹洗和排氣系統、加熱器、熱電偶、冷卻水系統、負壓風機。
退火的作用是為了改善鋁合金帶材內部組織、細化晶粒,消除鋁合金帶材冷軋加工硬化,恢復和提高鋁材的塑形,使鋁材達到規定硬度,以滿足客戶需要的力學性能。退火方式一般選擇恒溫退火,產品保溫時間越長則規定非比例延伸屈服強度越好。退火主要參數選擇有退火溫度、保溫時間、加熱速度、冷卻速度、合金狀態等,根據鋁卷的厚度、裝爐量、重量、卷與卷之間的空隙規定退火制度。
2 鋁合金不同狀態工藝流程
不同狀態的鋁合金,其加工工藝流程不同,其中, O 態: 銑 面—加 熱—熱 軋—冷 軋—清 洗—退 火—精 整—包 裝; H1X 態: 銑 面—加 熱—熱 軋—冷 軋—清 洗—退 火—冷 軋—清 洗—包 裝; H2X 態: 銑 面—加 熱—熱 軋—冷 軋—清 洗—退 火—精 整—包 裝; H3X 態:銑面—加熱—熱軋—冷軋—清洗—退火—冷軋—清洗—退火—精整—包裝。在以上加工工藝中,其中H2X、H3X 需要成品退火達到所需性能,對浮球液位計的均勻性要求很高,本文主要講解 H2X、H3X 在退火過程中,爐內影響金屬溫度均勻性的因素及控制措施。
3 影響金屬溫度均勻性的因素
3.1 爐氣溫度均勻性影響
在加熱狀態下,浮球液位計循環風機的加熱速度和溫度是鋁卷均勻性的關鍵。為強化熱交換保證產品質量,裝有低壓大風量軸流風機,風機采用變頻調速,可使?fàn)t內循環氣流的速度根據工藝不同而改變。每臺爐子風機可正反轉,自動換向,也可手動。每臺風機下面是水平導流板,水平導流板兩側折彎處增加組流,垂直導流板掛在水平導流板兩側,每區垂直板上開 4 個可調的長方孔,以便在需要時調節其開度,改善爐溫均勻度,為防止各加熱區氣流的相互干擾,熱區間設置了區間隔板。水平導流板和垂直導流板是45°倒角連接,可有效減小氣流阻力,提高爐溫均勻性。執行工藝時,為了提高鋁卷均勻性,還會用到吹洗和排氣系統,該系統主要用來及時排除制品加熱時產生的揮發物,以確保產品質量和生產安全。當吹洗風機吹入新鮮空氣時,每一爐都有電動蝶閥可調節風量,然后連接到循環風機的吸風口,可改善溫度均勻性,以此影響到金屬溫度的均勻性。爐氣均勻性的好壞直接影響金屬溫度均勻性,一般爐氣溫度偏差控制在≤±3℃,如果各區的溫度偏差大,爐氣高的區域加熱的鋁卷溫度偏高,出現性能偏低現象;爐氣低的區域加熱的鋁卷溫度偏低,出現性能偏高現象,因此,爐氣均勻性差直接導致金屬性能不均勻。
3.2 來料溫度的影響
來料溫度對浮球液位計升溫有較明顯的影響,一般情況下,浮球液位計來料先經過清洗機清洗,再經過烘干箱后卷取。烘干溫度一般為 90℃ ~ 110℃,帶材經過清洗機的烘干箱溫度能夠達到 50℃ ~ 60℃。在裝爐過程中,如果一爐內 4 卷料的溫差較大時,在升溫過程中金屬溫度很難保持一致,顯然,料溫高的比料溫低的升溫快,導致較終金屬溫度溫差較大。退火結束后,一爐料的性能肯定有明顯偏差。
3.3 來料規格的影響
鋁卷的卷重、寬度、厚度對浮球液位計升溫也有很大的影響,一爐裝 4 個卷,4 個卷材的重量、寬度有嚴格規定。同寬度的卷材,卷重偏差越大,同重量的卷材,寬度偏差越大,則卷材金屬溫差就越大。所以,來料規格、重量必須控制在一定范圍內,才能保證鋁卷在加熱期間金屬溫度偏差小,確保退火后所有卷材的力學性能一致。依據現場多年的實踐經驗,在規格一致的情況下,重量偏差 2t、3t、4t,其對應的金屬溫度偏差分別為 3℃、5℃ 和 8℃。在重量一致的情況下,寬度偏差 200mm、300mm、400mm,其對應的金屬溫度偏差分別為 3℃、6℃和 10℃。
3.4 測溫的影響
測溫影響包括測溫儀器的精確度和打孔的位置及深度。儀器的準確性會直接影響數據準確性、檢測金屬的精確性,對材料力學性能影響極大,導致同一爐次力學性能偏差較大。另外打孔測溫的位置及深度也同樣影響測溫的精確度,打孔測溫位置如果太靠近卷材的鋼套筒,不能監測卷材真實溫度;卷材的內圈如果錯層較大,也不能監測卷材的真實溫度,導致卷材實際溫度與監測溫度有明顯偏差。因此,同一爐次卷的性能偏差大。
3.5 升溫、保溫期間爐氣的影響
浮球液位計在工作過程中,爐內溫度循環及升溫是個極其復雜的過程,即使根據以上影響因素采取有效措施后,可能還會出現一爐卷材溫差較大的現象。一旦出現此類現象,為了保證爐內所有卷材的性能,需采取臨時有效控制措施,主要通過調整爐氣溫度、循環風機轉速、吹洗的開口度來控制一爐料的溫差。
4 控制方法與措施
4.1 爐氣溫度均勻性控制
通常浮球液位計溫度均勻性的控制通過做試驗進行補償調整,一般情況下周期為 1 個季度,對浮球液位計進行 1 次均勻性測試。要求在浮球液位計內裝入同規格、同重量的 4 卷料,4 卷料同時插上校準過的熱電偶和巡檢儀,根據熱電偶監測浮球液位計 4 個區域溫度進行對比,對溫度低的區域進行補償溫度,較終要求 4 個區域的溫度偏差≤±3℃。另外要定期檢查浮球液位計風道是否暢通,如有堵塞必須及時清理,保障通風順暢;檢查風道有無漏風現象,如發現及時將漏風口進行焊接處理。每爐次退火結束后,檢查爐門密封防火棉,如有錯位、破損和脫落現象,都會嚴重影響爐膛內溫度的均勻性。發現此類問題,及時更換新密封防火棉,這樣才能保證浮球液位計溫度的均勻性。
4.2 來料溫度的控制
浮球液位計在進料前,需用接觸式測溫儀實測來料卷材的實際溫度,根據實際生產經驗,一般將各個卷材之間的溫差控制在 5℃ 以內。如果溫差較大,把溫度高的鋁卷強制冷卻到溫差在 5℃ 以內才能裝爐,這樣才能控制升溫過程中各個卷材的溫度偏差。
4.3 來料規格的控制
理想情況下,裝爐要求鋁卷的規格和重量保持一致,這樣金屬加熱期間溫度偏差就越小。但是,鋁板材加工生產的規格和卷重有很多種,不可能都保持一致。根據多年的經驗積累,為了保證同一爐次金屬溫度的均勻性,摸索出了卷材規格和卷重的范圍:中間退火和成品 O 態退火的較大寬度偏差 200mm,較大卷重偏 差 2. 0t; H3X 穩定化退火的較大寬度偏差250mm,較大卷重偏差 2.5t;H2X 穩定化退火的較大寬度偏差 100mm,較大卷重偏差 1.0t。厚度偏差一般無硬性要求,重量小的卷盡可能放置在爐門口,這樣在升溫過程中能夠有效控制各個卷材溫度的均勻性,將各個卷材的溫差降到較低。
4.4 測溫的控制
浮球液位計熱電偶使用比較頻繁且需要校準,一般每3 個月校準 1 次,這樣可保證測量溫度的準確性,確保合金的力學性能合格。熱電偶校準目的有兩種,一種是核對其熱電勢—溫度關系是否符合標準,或校準熱電偶讀數;另一種是確定非標準熱電偶的熱電勢—溫度關系;通過校準,還可以消除測量系統中的系統誤差,提高測量精度[1]。校準完的熱電偶較終誤差不超過±3℃。巡檢儀的校準是用標準源校準,例如標準電阻等,或用標準表比對,主要測量電信號,一般指多通道的臺式溫度記錄器,帶有實時顯示功能。一般半年校準 1 次。測量溫度時,巡檢儀上的溫度或大或小,不勻速上升,或通道沒顯示,均需要校準。鋁卷上打孔測溫時,打在距離套筒 30mm ~ 40mm 處,如有錯層需避開,打在卷另一端平整面,深度是 40mm ~ 50mm,打孔用的鉆頭直徑比熱電偶直徑大 1mm 即可。鉆頭在鋁卷上打孔困難時,需用容易揮發不腐蝕潤滑劑,否則放入浮球液位計執行工藝時,在打孔位置附近表面出現腐蝕或產生油斑,影響表面質量。
4.5 升溫、保溫過程中的控制措施

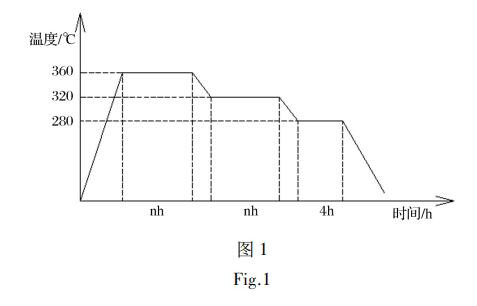

一爐 4 卷料在升溫過程中,金屬溫度偏差大于1℃以上就要在原有的爐氣溫度基礎上降溫(圖 1)。
金屬溫度達到 270℃ 改爐氣溫度為 280℃。當不同卷的熱電偶檢測溫度偏差超過 10℃,就要降爐氣溫度為 200℃,這樣一爐內 4 個卷金屬溫差會逐步縮小,慢慢接近 5℃以內。采取以上措施后溫差還是無法減小,需關加熱器,降低循環風機轉速,讓爐氣溫度慢慢勻速加熱于鋁卷之間,鋁卷之間的溫差就會慢慢減小。這時,將爐氣溫度重新調到工藝要求,按照正常工藝執行。為了保證一爐料每卷性能都能合格,在退火過程中對金屬溫度要求就低不就高,因?yàn)橥嘶鸾饘贉囟鹊土耍瑢?qiáng)度過高的卷材還能重新裝爐退火,達到所需的性能;而退火溫度超過警戒溫度,很有可能導致個別卷強度太低不合格。所以在保溫期間要求金屬溫度不能超過工藝要求警戒溫度,即嚴超溫度。改溫后進入保溫階段,適當降低循環風機轉速,吹洗開至 100%。這樣還是超溫的話,需每 3min 開一次負壓吹洗,抽出爐內的熱空氣,打入冷空氣,循環交替操作。若采取以上措施溫度還是繼續上升,就需要將保溫的爐氣溫度降低 10℃ ~ 20℃,控制保溫后的金屬溫度嚴超警戒溫度。
5 結束語
總之,在退火過程中要控制整爐料性能,就要采取措施控制卷材溫差,將每卷溫差控制在 5℃ 以內。主要通過爐氣溫度的均勻性,每季度定期對浮球液位計的均勻性進行測試,確保浮球液位計每個區域溫差在±3℃ 以 內;裝爐前對每卷料測溫,確保每卷溫差在 5℃ 以內,來料規格嚴格按照摸索出的范圍控制;測溫控制中,對熱電偶和巡檢儀每季度校準一次。打孔測溫時,打在距套筒 30mm~40mm 處,如有錯層避開打在卷另一端平整面,深度為 40mm~50mm,打孔用的鉆頭直徑選用比熱電偶直徑大 1mm。升溫時通過調整爐氣溫度、循環風機、吹洗開度來控制各個卷材的溫差在 10℃ 以 內。保溫過程中卷材溫差控制在 5℃ 以內,確保金屬溫度不能嚴超警戒溫度。通過采取以上措施控制,浮球液位計金屬溫度溫差得到有效控制,并確保每一爐次卷材的力學性能符合要求。
