氫氣流量計

發布時間:2019-09-18  發布作者:





浮體內部不會移動,隨著磁鐵不會移動,氫氣流量計指針也不會移動。于是拆下浮子內的氫氣流量計,分析浮子卡住的原因。
浮子變形引起的停止變形
        由于工作人員無意中,快速切換閥門,導致流量計壓力過大,使流量計只能變形。歸檔變形將使浮動無法移動,指針不會移動。如果是
介質的清潔度導致浮子卡住
       浮子的氫氣流量計卡住了,也與介質的清潔度有關。因?yàn)楦∽又杏写盆F,如果介質中含有鐵,它會被浮子吸附,因此浮子會被卡住。一些小顆粒,會使浮子活動不靈活,并且卡住,所以要去掉浮子,進行清理。

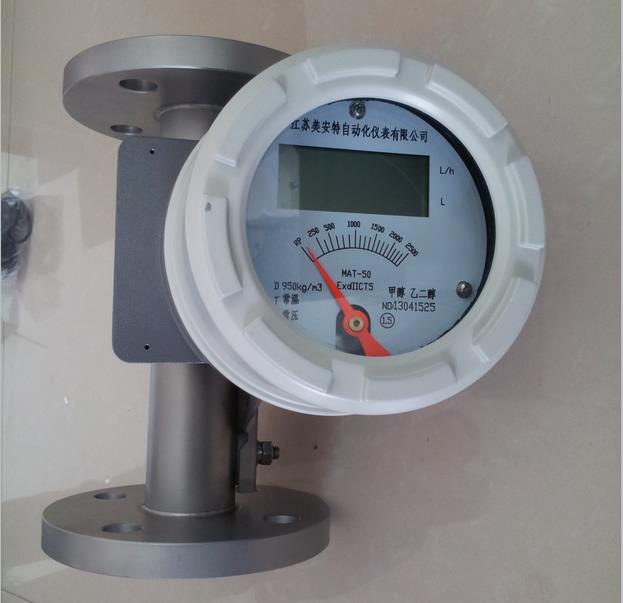

一、氫氣流量計概述:
氫氣流量計家是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小,檢測范圍大,使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量,特別適宜低流速小流量的介質流量測量。

二、氫氣流量計廠家測量部分特點:
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、低壓力損失設計
5、短行程、小型結構設計、儀表總高度250
6、磁性耦合結構確保數據傳輸、信號更加穩定
7、保溫或伴熱夾套
8、垂直、水平、各種安裝方式更適合不同使用場合
9、適用于小口徑和低流速介質流量測量
10、工作可靠,維護量小,壽命長
11、對于直管段要求不高
12、較寬的流量比10:1
13、雙行大液晶顯示,可選現場瞬時/累計流量顯示,可帶背光
14、單軸靈敏指示
15、非接觸磁耦合傳動
16、全金屬結構,適于高溫、高壓和強腐蝕性介質
17、可用于易燃、易爆危險場合
18、選二線制、電池、交流供電方式
19、多參數標定功能
20、帶有數據恢復,數據備份及掉電保護功能

三、氫氣流量計廠家主要技術參數:
◇測量范圍:水(20℃)1-200000 l/h
                    空氣(20℃,0.1013MPa)0.03-4000m3/h;參見流量表,特殊流量可訂制
◇量 程 比:標準型10:1
◇精 度:標準型1.0級;特殊型0.5級
◇壓力等級:標準型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa
                      特殊型:DN15-DN50 25MPa DN80-DN200 16MPa
                      夾套的壓力等級為1.6MPa;特殊型在選型和訂貨前應與工廠協商
◇壓力損失:7kPa-70kPa
◇介質溫度:標準型:-80℃-+200℃:PTFE:0℃-85℃
                       高溫型:*高可達400℃
◇介質粘度:DN15:η<5mPa.s(F15.1-F15.3)
                                  η<30mPa.s(F15.4-F15.8)
                      DN25:η<250mPFa.s
                      DN50-DN150:η<300mPa.s
◇環境溫度:液晶型-30℃-+85℃
                      指針型-40℃-+120℃
◇連接形式:標準型:DIN2501標準法蘭
                      特殊型:由用戶指定的任意標準法蘭或螺紋
◇電纜接口:M20*1.5
◇供電電源:標準型:24VDC二線制4-20mA(10.8VDC-36VDC)
                      交流型:85-265VAC 50HZ
                       電池型:3.6V@7.5AH鋰電池,可連續使用三年以上。
◇報警輸出:上限或下限瞬時流量報警
                      集電極開路輸出(*大100mA@30VDC內部阻抗100歐)
                     繼電器輸出(觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC)
◇脈沖輸出:累積脈沖輸出,*小間隔50毫秒
◇液晶顯示:瞬時流量顯示數值范圍:0-50000
                      累計流量顯示數值范圍:0-99999999(可帶小數點)
◇防護等級:IP65
◇防爆標志:本安型iaⅡCT5;隔爆型dⅡBT6
◇防爆標志:本安型iaⅡCT5;隔爆型dⅡBT6

耐腐型通徑
DN(mm)
普通型通徑
DN(mm)
流 量 范 圍
*大壓力損失
空氣m3/h 20℃
0.101325 MPa
水L/h 20℃
空氣(kPa)
水(kPa)
15
15
0.07~0.7
2.5~25
7.1
6.5
0.11~1.1
4.0~40
7.2
6.5
0.18~1.8
6.0~60
7.3
6.6
0.28~2.8
10~100
7.5
6.6
0.40~4.0
16~160
8.0
6.8
0.70~7.0
25~250
10.8
7.2
1.00~10
40~400
10
8.6
25
1.60~16
60~600
14
11.1
25
3.00~30
100~1000
7.7
7
4.50~45
160~1600
8.8
8
7.00~70
250~2500
12
10.8
50
11~110
400~4000
19
15.8
50
18~180
600~6000
8.6
8.1
25~250
1000~10000
10.4
11
80
40~400
1600~16000
15.6
17
80
75~750
2500~25000

8.1
100
100~1000
4000~40000

9.5
100
150~1500
6000~60000

10
150
125

8000~80000




100000~1000000



150

15000~150000




四、氫氣流量計結構
1、高溫型結構(G型)
      高溫結構型(G型)是用于介質溫度過高或過低而需要對測量管采取保溫隔熱措施的介質的流量測量。高溫型結構是加大了測量管與指示器之間的距離來增加散熱、增加隔熱材料厚度,保證指示器工作在允許的環境溫度范圍內。選型為"G"型。
G型氫氣流量計廠家可以測量溫度達-80℃-+300℃的介質的流量。

2、帶阻尼器裝置的結構(Z型)
      阻尼器結構型用于流量計入口流量(壓力)不穩定時的介質流量測量,特別是對于氣體的測量。.

3、夾套型結構(T型)
     夾套型結構用于對需要伴熱或冷卻(如高粘度和易結晶)的介質的流量測量。在夾套中通過加熱或冷卻介質,使低沸點、低凝固點流體不汽化和不結晶。
伴熱介質的導入和導出連接,標準型要用HG20594-97 DN15 PN1.6法蘭,其它的法蘭規格連接可與生產廠標明,夾套的壓力等級為1.6MPa.
4、高壓型結構(Y型)
    高壓型結構用于被測介質壓力大于標準的壓力等級的流量測量。高壓型結構如下圖所示。目前FFM64系列的*高壓力可以達到32MPa。另外高壓型流量計可提供內置磁過濾器型,安裝高度均為350mm。FA、FB和FC型*大壓力為10MPa.
高壓型外形尺寸及重量
智能型氫氣流量計廠家
注:1、G為儀表重量

五、氫氣流量計安裝注意事項

     為了能讓氫氣流量計廠家正常工作且能達到一定的測量精度,在安裝流量計時要注意以下幾點:
1、氫氣流量計廠家必須垂直安裝在無振動的管道上。流體自下而上流過流量計,且垂直度優于2°,水平安裝時水平夾角優于2°;
2、為了方便檢修和更換流量計、清洗測量管道,安裝在工藝管線上的氫氣流量計廠家應加裝旁路管道和旁路閥;
3、氫氣流量計廠家入口處應有5倍管徑以上長度的直管段,出口應有250mm直管段;
4、如果介質中含有鐵磁性物質,應安裝磁過濾器;如果介質中含有固體雜質,應考慮在閥門和直管段之間加裝過濾器;
5、當用于氣體測量時,應保證管道壓力不小于5倍流量計的壓力損失,以使浮子穩定工作;
6、為了避免由于管道引起的流量計變形,工藝管線的法蘭必須與流量計的法蘭同軸并且相互平行,管道支撐以避免管道振動和減小流量計的軸向負荷,測量系統中控制閥應安裝在流量計的下游:
7、測量氣體時,如果氣體在流量計的出口直接排放大氣,則應在儀表的出口安裝閥門,否則將會在浮子處產生氣壓降而引起數據失真。
8、安裝PTFE襯里的儀表時,法蘭螺母不要隨意不對稱擰得過緊,以免引起PTEF襯里變形;
9、帶有液晶顯示的儀表,要盡量避免陽光直射顯示器,以免降低液晶使用壽命;帶有鋰電池供電的儀表,要盡量避免陽光直射、高溫環境(≥65℃)以免降低鋰電池的容量和壽命。

中壓太小導致浮球不能補足。
    由于氫氣流量計原理是垂直安裝的,浮子有一定的重力,如果介質壓力太小,頂部的自然浮子不能,指針不能隨浮子移動。
范圍選擇不合適。
    每個管道直徑,都是上限和下限的一定量度。如果介質流量未達到流量計測量的下限,則不會指示流量計,指針也不會移動。
