淺談液體渦輪流量計在定量裝車控制系統中的應用
發布時間：2019-09-06 發布作者：
摘 要：為了保證裝車系統運行安全、快速，同時也為了實現計量準確與物料管理科學化，在化學罐區、油庫以及管道輸油系統定量裝車控制中，選擇采用液體渦輪流量計進行操作。液體渦輪流量計是液 / 氣體定量裝車控制系統的下位機，它擁有平臺結構靈活、應用范圍廣泛、易于設置控制以及操作界面完善等優點，能夠?qū)崿F(xiàn)安全、快速、準確以及科學的定量裝車。同時，液體渦輪流量計可以通過通信網絡，將裝車記錄、系統實時數據準確傳輸至上位計算機，利用管理軟件進行數據存儲、處理、分析、統計和報表打印。液體渦輪流量計接收和執行管理系統發來的參數和命令，操作方便靈活，是實現自動化發貨和管理的理想設備。液體渦輪流量計廣泛應用于油庫、加油站、化工廠以及食品等領域液體類物資批量發貨中，特別適用于化學罐區或油庫批量發貨。
1 裝車控制系統的配置結構
裝車控制系統主要由硬件體系和軟件體系兩部分構成，裝車系統的硬件配置有裝卸臂、活動梯（帶圍欄）、批量裝車

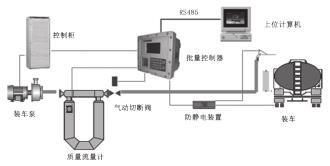

液體渦輪流量計、質量流量計、防溢音叉開關、氣動切斷閥、手動球閥、防靜電液體渦輪流量計等現場設備和儀表，如圖 1 所示。

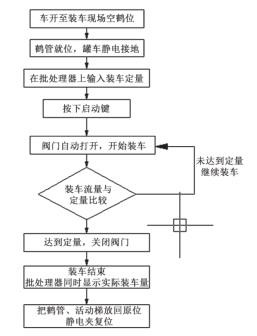

液體渦輪流量計直接安裝在汽車槽車旁，當按下裝車按鈕后，按設定程序打開氣動切斷閥門與裝車泵，同時采集流量計流量信號、防靜電與防溢聯鎖信號；到達裝車定量時，按設定程序關閉相關閥門和裝車泵；當防靜電、防溢信號缺失時，緊急停止裝車，確保安全生產。裝車控制流程如圖 2 所示。
2 液體渦輪流量計的組成
液體渦輪流量計由液晶顯示器、IC 卡讀寫器、PLC（或單片機）、鍵盤、電源模塊和通信模塊組成。
3 液體渦輪流量計的一般性功能
第一，采集數據功能。它能采集質量流量計、防靜電裝置以及防溢音叉開關等信息。
第二，控制功能。通過裝車定量設置，發出裝車泵和氣動切斷閥等控制命令。
第三，監控功能。全面監控裝車運行狀況，包括裝車泵運行狀態、氣動切斷閥閥位信息以及監視質量流量計各種參數。
第四，數據處理功能：將采集到的裝車數據進行處理，比如質量流量計的流量累積。
第五，數據傳輸功能。將裝車系統的數據與上位機交換、傳輸，實現數據共享。
第六，報表功能。根據需要輸出各種報表，反映實際裝車清單及物料統計。
第七，操作權限管理功能。通過系統配置，不同等級操作人員擁有不同操作權限。
第八，密碼口令功能。輸入正確操作口令，液體渦輪流量計驗證口令合法性后才允許操作。
第九，記錄功能。記錄登記現場發生的異常事件，如閥門泄漏、接地夾接地不良等。同時，還記錄操作發生時間、操作員和操作內容，操作記錄和事件記錄不可修改，便于查找事故原因。
4 PLC 型液體渦輪流量計與單片機型液體渦輪流量計優缺點比較

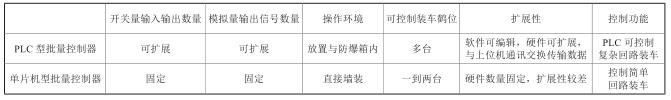

PLC 型液體渦輪流量計與單片機型液體渦輪流量計優缺點比較情況如表 1 所示。
5 總結
液體渦輪流量計很好地解決了液體物料儲運過程中跑、冒、滴及漏等問題，使批量發貨更加安全、快速，適于貿易交接應用場合。液體渦輪流量計與儀表配合使用，裝車系統精度達到了國家貿易交接精度標準，操作簡便，顯示直觀、清晰，是自動化裝車系統的理想設備。
