摘 要:在大高差供水系統中,減壓是保證整個供水系統安全的重要措施。文章根據類似工程的減壓方案,重點比較了減壓閥和精密數顯壓力表兩種減法方案,論述了兩種減壓方式的優缺點,并根據項目實際需求及兩種減壓方式特點確定在本項目設計中采用精密數顯壓力表作為供水系統的減壓方式;詳述了精密數顯壓力表中手動閥門、泄壓閥、電動閥門及液位閥的安裝、運行方式及控制原理,并結合實際運行中出現的問題優化了相關參數,希望對于類似項目的設計及調試運行有參考借鑒作用。
南方某縣城新建城鄉供水一體化供水水廠,水廠清水池出水標高約為 660m,水廠規模近期為 2×10 4 m 3 /d,遠期為8×10 4 m 3 /d。廠區水源為水庫水、重力自流至廠區,水源水質好,主要采用混凝沉淀 + 過濾 + 消毒處理工藝,供水范圍為中心城區及周邊鄉鎮,重力供水,近期實施配水管網敷設,主要考慮現有道路并結合遠期配水管網規劃進行布置,大致為城區根據現有道路將配水管布置為大環管,后期根據規劃道路逐漸補充聯絡管,周邊鄉鎮供水從環管接出,布置為支管供水。
縣內地貎主要特征以山地為主,四面環山,丘岡盆地相間。部分鄉鎮與主城區地形高差大,在整個管網設計過程中,為保證城鄉一體化供水工程供水范圍,進行了局部加壓及減壓處理,加壓供水范圍一般僅涵蓋小高差供水區域,而減壓供水則涵蓋的供水范圍為地形高差30 ~ 300m。在此類大高差區域中為保證供水系統安全平穩,減壓措施成為解決此類問題的一個主要難點[1] ,如筆者此次設計的其中一個鄉鎮供水,供水區域與主城區地形高差達 200m 以上,如何妥善運用減壓措施成為此城鎮供水安全的重點。減壓措施得當,供水量及供水保證率均能大幅提高,措施不當,則供水保證率將大打折扣,可能存在經常停水維修的隱患。
1 工程設計參數
供水目標鄉鎮鎮區地形標高在 400 ~ 420m,供水總?cè)丝诩s 3000 人,參考《室外給水設計規范》(GB 50013-2006)、《村鎮供水工程設計規范》(SL 687-2014)及《湖南省用水定額》(DB43T 388-2014)等相關規范及常用資料,本項目人均用水量近期取為 125L/d,遠期取為 150L/d,供水量近期約為 375m 3 /d,遠期約為 450m 3 /d,配水主管管徑按照遠期供水規模一次性敷設完成,采用DN200 球墨鑄鐵管。
2 不同減壓方式的原理及優缺點
在大高差供水系統中,為消減沿線富裕水頭,保證系統平穩安全運行,?紤]在管道中設置調壓井、減壓閥,或者將管段分為若干段,在每段管道末端設置精密數顯壓力表將池前管道壓力消除等措施[2-3] 。本項目配水管管徑較小,供水流量較小,幾何高差大,考慮調壓井常用于大流量以及輸水方式過渡處的調壓,本次設計重點考慮減壓閥及精密數顯壓力表兩種減壓方式,并根據優缺點選擇較終減壓方式。
2.1 減壓閥減壓
減壓閥又分比例式減壓閥及可調式減壓閥,由于可調式減壓閥可保證末端壓力為設置數值,但一般用于水平方向的安裝,本項目允許閥后壓力波動,設計為比例式減壓閥。其比例式減壓閥的進口壓力和出口壓力始終保持一定的比值,如 2 ∶ 1、3 ∶ 1、3 ∶ 2 等。壓力比值是通過活塞式閥芯兩端直徑比值決定的。加工裝配好后其進出口壓力比值就已固定,無法更改。當減壓閥進口壓力上升或下降時,減壓閥出口壓力也會成比例上升或者下降,始終保持固定的比例值。其適用于對閥后壓力變化要求不嚴格的場合,常用于豎直方向上的減壓。減壓閥已大量運用于各種減壓場所,因其安裝方便、占地少、施工簡單,費用較低,供水不與空氣接觸,可盡量保證水質安全等各種優點,受到設計師及建設單位的青睞,尤其是在建筑物內空間狹小的場所。
同時減壓閥因閥后仍保留有壓力,在需要減壓的數值保持一定時,需要設置的級數較多,且大高差區域,若減壓閥失效,靜壓傳導至閥后,則會導致閥后壓力劇增,進一步加重或者破壞后續減壓閥。在本項目這種大高差供水系統中,若減壓不徹底,損壞后對整個供水系統的影響極大,且后期維護工作量也會較大。這也是筆者在本項目中慎用減壓閥的原因。

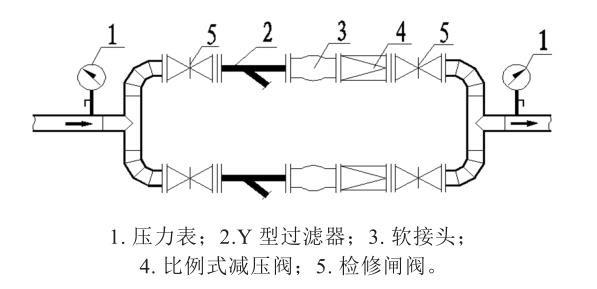

減壓閥一般采用并聯安裝,便于檢修及維護,閥前后設置壓力表及其他必要配件。減壓閥安裝方式如圖 1所示。
2.2 精密數顯壓力表減壓
精密數顯壓力表為敞開式水池,將一段完整配水管道以水池為節點分為幾段配水管,單個精密數顯壓力表將上游管道來水水頭完全泄壓,下游段管道靜壓力以
精密數顯壓力表液位高度為準,以此往后推,較末端配水管較大靜壓力以較后一個水池較高液位為準。精密數顯壓力表的減壓方式較為徹底,整套配水管網系統壓力不會隨前端用水、設備損壞等外在因素而產生大的波動,可保證整個系統的安全性,后期維護較簡單。同時由于精密數顯壓力表為構筑物,整體占地面積大、施工成本高、工程量大,且精密數顯壓力表泄壓后供水與空氣接觸,可能存在二次污染。精密數顯壓力表大致平面布置如圖 2 所示。
3 精密數顯壓力表的設置
具體涉及工程案例時,可根據項目實際情況綜合考慮采用減壓閥或者精密數顯壓力表,亦或者兩種方式組合減壓,均可有效降低管道多余水頭,保證供水系統平穩運行。本設計中重點考慮后期維護及整體系統的可靠性,充分與建設方及運營方探討,并結合相關工程案例,同時考慮本設計中此處供水管道較長,需要進行二次補氯等處理,決定采用精密數顯壓力表的減壓方式消除管道中富余水頭?紤]管道承壓、配套設備工作壓力、水錘等因素影響,具體設計為在標高 600m、550m、500m(可根據現場情況據此標高上下調5m均可,以便于場地選擇及施工)3 處設計精密數顯壓力表,并在 450m 標高處設置一調蓄水池(調蓄水池兼做調蓄、減壓、補氯用),精密數顯壓力表有效水深 2.5m,有效容積 20m 3 ,體積選擇主要參考高日高時30min 用水量的池體容積。調蓄水池有效水深 2.3m,有效容積 90m 3 ,體積參考高日用水量的 20%,出水管采用DN200 鋼管接球墨管,保證高日高時的配水,同時在調蓄水池出水口進行補氯,并根據設置在末端的余氯監測儀及時調整補氯量。由于管道中水損基本等于水池之間的幾何高差,管道出水流量較大,綜合考慮造價及設計需求,本次設計在水池之間采用DN150的鋼管進行連接,配套同口徑的閥門配件等。
水池之間為重力輸水,雖設置精密數顯壓力表后,管道靜壓大為降低,但在運行期間,若管道中的閥門突然關閉,仍會產生水錘現象,當水錘壓力超過管道、設備允許承受的壓力時,管道及設備將會損壞。由于水錘產生的本質仍是水流動量變化引起的,而水流動量變化又由管中流速變化引起,若通過延長關閥時間改變流速變化的快慢,則能有效降低水錘產生的壓力[4] ,在前后高差已定的情況下,閥門的開啟度也能有效匹配管道流量、流速對應的管道水損,同時也可以降低水錘產生的壓力[5-6] 。
因此,本設計在進水管方向,依次安裝手動閘閥、泄壓閥、電動閘閥、液位控制閥、液位計等設備,出水方向設計檢修閘閥,并根據規范在精密數顯壓力表設置溢流、放空、消能等配套設施。其主要控制方式為利用液位計控制水池液位高低,控制前段電動閘閥在 30s 內進行啟閉,可有效防止水錘的產生或降低水錘產生時的壓力,若電動閥門或者液位計失效,導致水池水位過高,液位控制閥在水位達到溢流水位時自動關閉進水管。液位閥的突然關閉將引起水錘的產生,為降低水錘的危害,在前端設置泄壓閥,并將泄壓閥泄壓壓力取較大靜壓力+0.2 ~ 0.3MPa,及時將管道中水錘壓力泄壓,保護管道及設備。同時調整較前端手動閘閥的開啟度,降低水錘壓力的同時增加管道阻力,使精密數顯壓力表的進出水量盡量平衡,可有效減少配套設備如電動閥門的頻繁啟閉。
4 結束語
通過綜合比較,本項目采用精密數顯壓力表方式更符合本項目特點,在實際運營中,精密數顯壓力表因減壓徹底,配套設施設備配置得當,整套供水系統均能正常平穩運行,供水范圍內用戶用水保證率高。但因供水區域為鄉鎮,小時變化系數較大,水池前端設施的電動閥門啟閉仍較為頻繁,且電動閥門啟閉時間較長,在關閉過程中存在水池水位繼續上升導致液位閥關閉現象,建議在運營過程中通過較長時間用水數據的分析,調整前端手動閘閥的較優開啟度,同時增大電動閥門關閉水位與液位閥關閉水位高差,避免液位閥關閉,可有效降低電動閥門啟閉頻率及水錘產生,有利于配水系統安全、平穩運行,可減少后期運營過程中人工現場控制及相關設備使用次數,降低運營成本。
