【前言】1847年，法國人波登制成彈簧管壓力表，由于結構簡單、實用，很快在工業中獲得廣泛應用，是我國至今仍然常用的壓力測量儀表.因此將彈簧管壓力表改裝為電信號遠傳壓力表，可以在節約大量資金的前提下實現數字顯示、遠程監控等功能.本頁面是關于分析目前電信號遠傳壓力表的結構和工作原理，具體提出了一種將彈簧壓力表改裝為電信號遠傳壓力表簡單而經濟的方法.
1、目前使用的主流遠傳壓力表工作
原理及狀況
該種儀表由一個彈簧管壓力表和一個滑線電阻式發送器等組成.儀表機械部分作用原理與一般彈簧管壓力表相同，由于電阻發送器設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂(電刷)也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻的變化，而傳至二次儀壓表上，指示出相應的讀數值.同時，一次儀表也指示相應的壓力值.但是此類產品受溫度影響較大，當使用溫度偏離2D士5℃時，其溫度附加誤差約為0.4% / 10 ℃.
2 C型彈簧管壓力表的結構與工作原理
C型彈簧管壓力表是彈簧管壓力表中應用最廣泛，最有代表性的儀表，本文以C型彈簧管壓力表為例加以介紹.
2. 1結構

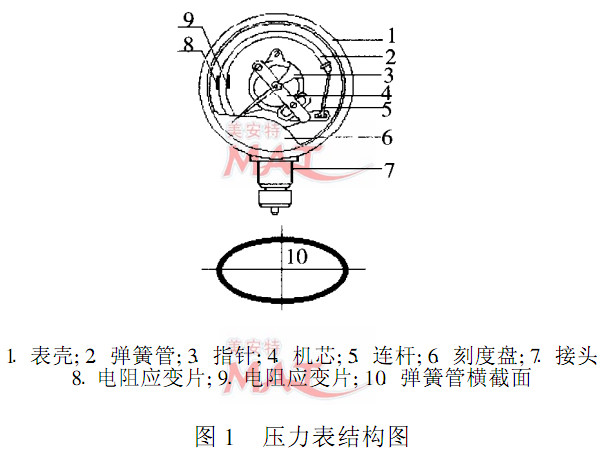

C型彈簧管壓力表(如圖1)是由表殼部分、指針、刻度盤部分、彈簧彎管、傳動機構部分和管接頭等5個主要部分組成.
2. 2工作原理
當被測壓力進入彈簧管后，彈簧管的短軸增大.自由端產生位移，借助傳動機構使指針在表的分度上產生角位移.當彈簧管產生的彈力與被測壓力相平衡時，指針便停止轉動指在其一分度上，其示值就是被測壓力值，彈簧管在其彈性限度內產生的變形(自由端位移)與所受壓力成正比關系(具有非線性誤差）
3 C型彈簧管壓力表改裝原理、方案及實驗數據分析
3. 1改裝原理
C型彈簧管壓力表當被測壓力進入彈簧管后，彈簧管的短軸增大，長軸減小，彈簧管的曲率半徑變大，此時管外側管壁縮短，內側管壁伸長.在彈簧管的管壁上粘貼電阻應變片，既可以把管壁的伸縮變化測量下來，如果管壁的伸縮變化率(由于此變化與應變類似，采用電阻應變片測量)與管內壓強呈線性變化則通過測量管壁變化即可以確定管內的壓強.
3.2改裝方案
1)常溫下采用2片電阻應變片.
在常溫下.由于彈簧管沒有顯著的溫度影響.在C型彈簧管的內外兩側沿軸向各貼一枚應變片.

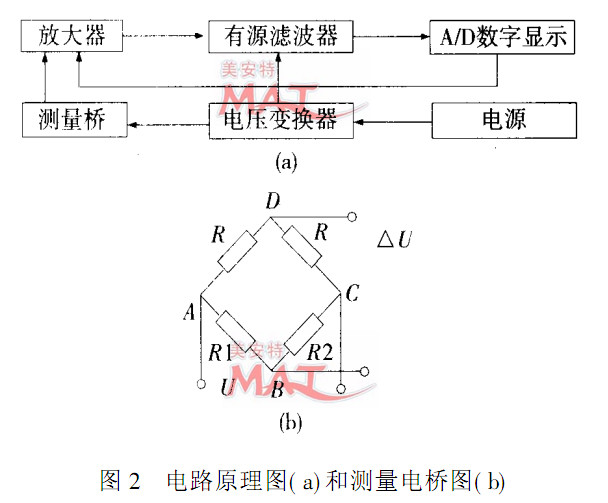

粘貼位置:由于管內壓強相等，C型彈簧管同一側各處f中縮變化率基本相等(連桿和機芯對C型彈簧管管端作用的拉力對管的影響非常小，并且可以通過測量電路消除掉)，可以任選一處粘貼電阻應變片，其粘貼方式如圖I所示的819兩片應變片.測量電橋如圖2所示，8片接入為電橋中R 1工作片，9片接入為R 2工作片.
2)溫度變化較大的環境下，采用一個工作片和一個溫度補償片.
在溫度變化較大的環境下，彈簧管會因為溫度變化而產生曲率變化，選取圖1中8號片作為工作片，接入圖2測量電橋的K1工作片，另外，選取相同型號的壓力表一個，在相同的位置粘貼一片應變片作為溫度補償片，接入為測量電橋的R 2溫度補償片(同型號壓力表多個工作片允許公用一個溫度補償片).
最后的測量儀器與數據以及最后實驗結果分析，請直接下載彈簧管壓力表改裝為遠傳壓力表的方法研究全文pdf格式：哈爾濱工程大學提供：
