一、磁致伸縮液位傳感器的概述
■ 可以測量各種儲罐或過程罐的液位和界位;是一種可以達到貿易級別高精度液位(界面)測量的智能型現場儀表;
■ 可以在罐頂插入單獨使用;
■ 可以與磁翻板配套使用,安裝在罐體的側面;
■ 可以通過增加浮子的個數,達到同時測量液位和界面的目的;
■ 可以通過選擇合適的浮子,直接測量界面;
二、磁致伸縮液位傳感器的優點
該產品為德國原裝產品,其高質量、高性價比使得在各種液位測量中廣泛運用。
先進的SYSTEC技術
(1)測量精度:土1. 0mm(2)分辨率: 1. 0mm(3)可同時測量界位和液位(4)內置溫度補償(5)2線制(4~ 20mA)(6)HART"協議(可選)(7)響應速度快, 采樣周期極短(8)廣泛運用于防爆場合(ATEX, IECEx認證)(9)結構簡單,魯棒設計壽命長,可靠性高(10)抗沖擊和震動(11)測量范圍在探桿長度任意調節,標定簡單(12)安裝簡單,無需調節和修改參數,通電后就可以運行
三、磁致伸縮液位傳感器結構
1、變送器表頭部分:不銹鋼表頭,可進行分體液位指示,二線制輸出(供電/通訊),HART通訊(可選)
2、傳感部分:包括壓磁傳感器和壽命極長的磁致伸縮信號脈沖波導管
3、磁浮子部分:針對不同密度、壓力、材質有多種型號可選,材質可選316Ti,純鈦或哈氏合金
四、磁致伸縮液位傳感器典型應用
1、石油化工過程液位監控
2、油水分離界面測量
3、油品罐區
4、加油站
5、化學品生產、 儲存
五、磁致伸縮液位計外觀圖和安裝方式
六、磁致伸縮液位計的工作原理介紹
美安特儀表磁致伸縮液位計主要是利用磁致伸縮的物理特性進行測量,不受介質的介電常數、溫度或壓力變化的影響。在非磁性傳感管的內部有一根拉緊的磁致伸縮線
(1)電路單元沿磁致伸縮線發射電流脈沖;
(2)從而在磁致伸縮線周圍產生一個環形的磁場;
(3)液位浮子或界位浮子內有一組永久磁鋼;
(4)它們本身的磁場使磁致伸縮線沿軸向磁化。當電流磁場和磁鐵磁場疊加,浮子位置的磁致伸縮線將產生一個瞬時扭力;
(5)同時產生返回脈沖,該脈沖沿磁致伸縮線向兩端傳送,一端傳向傳感管的頂端,另一端傳向傳感管的底部。其中向頂端返回的脈沖波會被變送器電子單元所接收。由于脈沖波的傳播速度是恒定值,電子單元只需通過起始脈沖和返回脈沖的時間差就可以計算出浮子中磁鋼的位置,從而得到精確的液位和界位。
七、磁致伸縮液位計技術規格

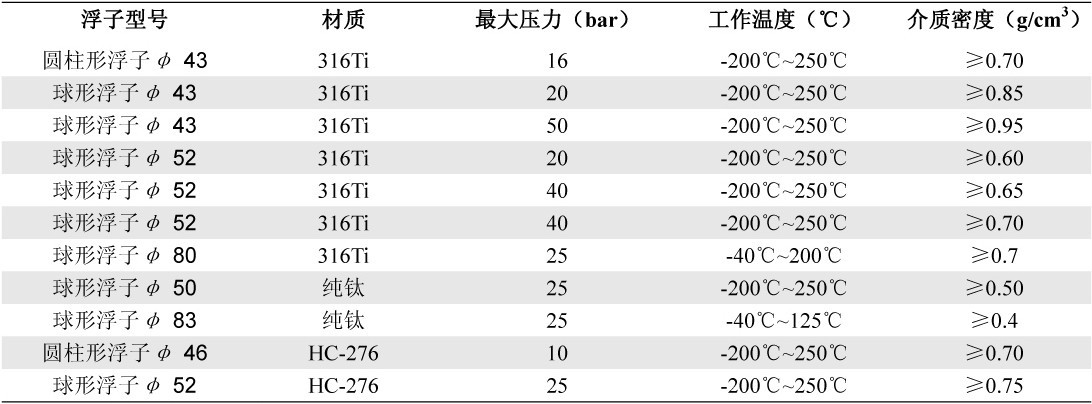

(一)浮子規格表:(可選帶PTFE涂層)
★有其他等級需要(如界面),請向我們咨詢
(二)其它技術規格
外殼:
●防護等級: IP68(可選配通風旋緊螺絲)
●外殼尺寸:φ50X 120mm
●材質:不銹鋼
●連接電纜:φ5或φ10mm
探桿:
●直徑: 12mm
●材質:不銹鋼316Ti;HastelloyC(哈氏合金)
●長度: 200~600mm
過程接口:
●螺紋連接(控制探桿插入長度)帶可調節壓緊接頭
G 1/2”不銹鋼
316NPT1/2”不銹鋼316
NPT3/4"不銹鋼316
●法蘭連接規格由用戶定義
測量精度
●精度:土1.0mm
●分辨率:<1.0mm
●溫度影響:土0.1%(20℃)+0.005% /K
溫度范圍
●介質溫度: -40~+125℃
-200℃~+125℃
●電子部件:-40℃~+85℃
電子變送器輸出數據
●2線制,電流輸出:4-20mA
●供電電源:10~30VDC (儀表端一側電壓)
●錯誤信號報警:跳線設置低報3.6mA,高報21.5mA(NAMUR)
●HART協議(6.0 版本)
(三)磁致伸縮液位計安裝說明
當變送器要求防爆時,請首先確定供電電源能否滿足防爆要求。
