了解鍋爐規范符合性和磁翻板液位計應用
發布時間：2019-04-01 發布作者：
磁翻板液位計可能是發電廠鍋爐的鼓級儀表的一個很好的補充。但是，在進行任何更改之前，所有者必須首先了解美國機械工程師協會（ASME）鍋爐和壓力容器規范定義的水位儀表的特定較低要求。
該規范要求在所有鍋爐上安裝功能性水表玻璃，并且必須在高達400 psig的應用中始終使用。對于在較大壓力下運行的鍋爐，ASME規范允許在連續顯示器上較少使用兩個遠程（間接讀數）液位指示器，以便操作員與水表玻璃結合使用。使用
磁翻板液位計的代碼限制為900 psig。
此外，當兩個遙控指示器投入使用時，可以隔離測量玻璃，但必須保持良好的工作狀態。量具玻璃通常用于確認滾筒中的實際水位以及與其他儀器進行比較，尤其是在啟動期間。
可靠準確的指示
在大多數現代裝置中，鍋爐操作員駐扎在控制室中。鍋爐鼓規玻璃很少在個人的視線范圍內。為了解決這種情況，代碼允許使用遠程量具，但是如前所述，它需要連續顯示兩個獨立的水平指示器。冗余為這一非常重要的級別信息提供了驗證和信心。
Clark-Reliance是鍋爐液位指示和控制設備的 很好供應商 - 建議將多種技術用于遠程指示器，以降低系統之間共模故障的風險。用于動力鍋爐上的遠程水位指示儀器的較常用技術是電導率探頭，差壓變送器，導波雷達系統和磁翻板液位計。

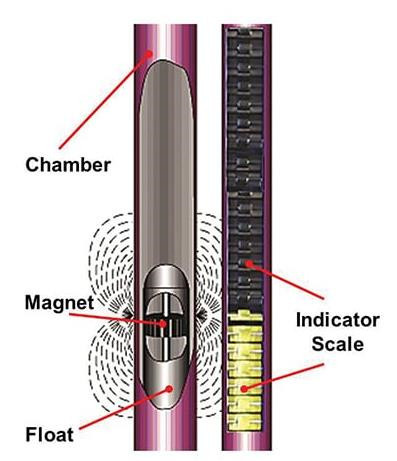

磁性液位計由不銹鋼腔體和內部浮子組成，內部浮子包含磁鐵，使外部安裝的指示器響應鍋爐中水位的變化（圖1）。它們可配備有發射器，以檢測，傳輸和顯示控制區域中操作員的水平信息。然而，任何外部安裝并依賴于電導率，信號檢測和傳輸或磁傳感技術的水位傳感裝置被認為是遠程（間接）類型水平指示器。量規玻璃是較好的一種直讀水平指示器。
ASME規范要求
成功安裝需要注意細節。在動力鍋爐應用中指定和安裝磁性水準儀時，ASME規范要求對于指示秤相對于船舶連接的位置限制非常具體。

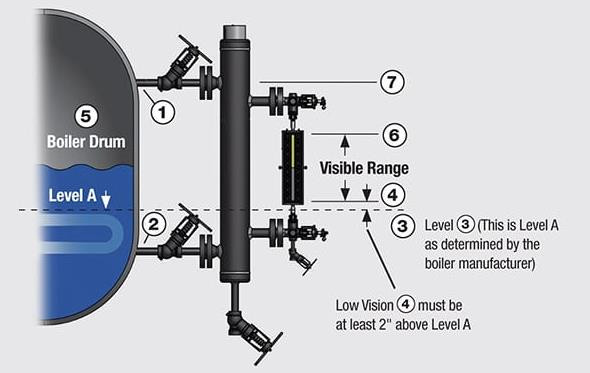

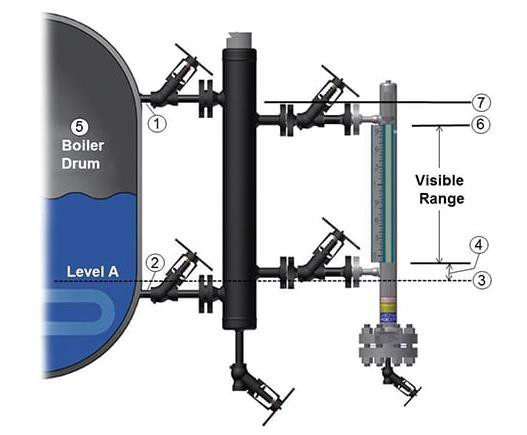

指示范圍必須滿足與量規玻璃相同的要求（圖2和圖3）。與安裝在電廠鍋爐以外的應用中的絕大多數磁性液位計相比，這些ASME第1節的代碼要求有很大不同。
在圖2和圖3中，顯示的數字對應于以下參數：
鍋爐汽包上的蒸汽連接出口的外徑（OD）的低側。
鍋爐鼓上的水連接出口的OD的上側。
由鍋爐制造商確定的危險點。這與A級相對應。
高于危險點2英寸的水平。（這是量具玻璃或磁翻板液位計中允許的較低指示水平。）
鍋爐鼓。
量規玻璃或磁翻板液位計指示刻度的上端。
項目1擴展，以便于與可見范圍進行比較。
以下ASME規范適用于磁性水準儀：
■較大工作壓力不得超過900 psig。這消除了對高壓服務中頻繁循環應用的水平精度偏差的擔憂。
■由鍋爐制造商確定的危險點上方2英寸之間的指示刻度限制，以及離開滾筒的蒸汽連接外徑的低側，如圖2和圖3中的位置1和4所示。
■禁止將任何外部開關或變送器連接到磁性液位計以實現控制功能。
■使用磁翻板液位計不能取代代碼所需的量規玻璃。
■磁翻板液位計不能用作水柱。其他附件，如量規玻璃，禁止連接。
■磁性液位計必須安裝隔離閥和排水閥。
■有關其他詳細信息，請參閱ASME代碼的PG-12和PG-60小節。
為了較大限度地提高準確和可靠的使用壽命，建議定期（每年）進行浮動檢查，以清除可能聚集在其上的任何潛在碎屑。這種合理的維護檢查以及傳感線的定期排放將確保持續和可靠的指示。申請中的鍋爐水質量將影響必要檢查的頻率。使用高質量水處理的應用需要較少的維護。
磁翻板液位計可以是補充代碼所需的量規玻璃以用于局部水平指示的有用儀器。另外，可以連接發射器以在控制室中提供用于遠程指示的信號。但是，由于必須根據規范要求進行安裝，因此咨詢當?shù)氐漠a(chǎn)品供應商，保險公司或鍋爐檢查員以確認您所在地區的電平表檢測要求可能會有所幫助。
