用于液位測量的磁翻板液位計的基本操作及優勢解析
發布時間:2019-03-29 發布作者:

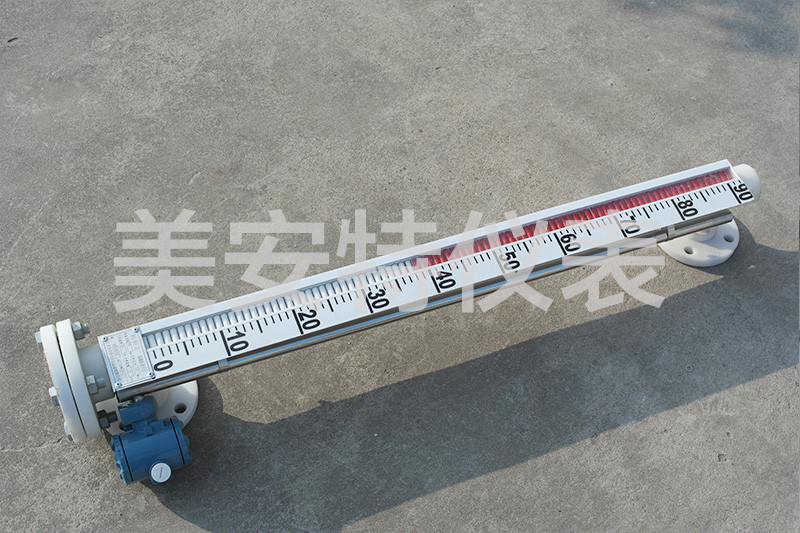

磁翻板液位計,也稱為磁耦合液位指示器或磁性液位計,在世界各地的工藝行業中廣泛使用。較初設計為視鏡規的替代品,現在通常用于新建筑和工廠擴建。
工作原理
磁翻板液位計使用磁力將浮子的位置耦合到表示罐中實際液位的刻度。浮子運動和刻度可用于激活開關或通過變送器提供連續的液位數據。與觀察鏡不同,磁耦合允許
磁翻板液位計指示液體水平,而外部安裝的視覺指示器與容器中的流體之間沒有直接接觸。
磁場由源自北極和南極的虛擬磁通線組成,并完全包圍磁體。該場通過這些力作用于其他物體(磁鐵或鐵磁材料)。當磁場以足夠的力作用于另一個物體以影響它時,該對被稱為彼此磁耦合。在磁翻板液位計的情況下,浮子磁耦合到指示器刻度。
磁翻板液位計浮子位于腔室內,專門設計用于在目標流體中提供適當?shù)母×Γ谝后w上升和下降時動態跟蹤液體表面。浮子內部的磁體組件產生磁場,該磁場穿過腔室壁以與視覺指示器耦合。
典型應用包括:
烷基化單元
鍋爐鼓
給水加熱器
工業鍋爐
油/水分離器
加工容器
丙烷容器
儲油罐
調壓罐
廢水箱
磁翻板液位計的優點
磁翻板液位計通常用于視鏡(或玻璃觀測計)不安全,環境危險或難以看到的應用中。
玻璃觀測儀的典型缺點包括:
高壓,極端溫度,密封惡化以及有毒或腐蝕性材料可能導致危險物質的逸散性排放。
處理容器或儲罐內的一些化學物質會侵蝕玻璃,導致觀測儀變色,從而降低水平可見度。
液體/液體界面在觀察鏡中非常難以讀取,特別是如果液體具有相似的顏色。在觀察鏡中也難以看到透明液體。
傾向于在表面上涂覆或積聚的液體可能通過在玻璃上形成不透明薄膜而妨礙可見性。
為了覆蓋大的測量范圍,視鏡組件通常必須使用多個部分交錯。
在視鏡上選擇的主要原因是:
由于沒有易碎的玻璃和大大減少的潛在泄漏點,提高了安全性。
大大提高了能見度
減少維護。
更容易初始安裝和添加變送器和開關,而不會中斷過程
降低長期擁有成本和合法的投資回報利益。
單室測量超過20英尺(6米),沒有錯開的腔室。
將變送器與磁翻板液位計配合使用時,請考慮使用無線連接將過程信號從變送器傳送到監控和控制單元。
