某后勤單位使用一臺蒸汽鍋爐，為生產和生活供熱。鍋爐原設計為燃煤，后經技術改造為燃燒原油。如此以來火力倒是強勁了，但因?yàn)椴痪邆渥詣?dòng)上水控制裝置，完全依靠工人給鍋爐及時加水。當班工人曾在夜里因困乏發生過幾次燒干事故，存在嚴重的事故隱患。為此，領導要求為鍋爐增加自動上水控制功能。

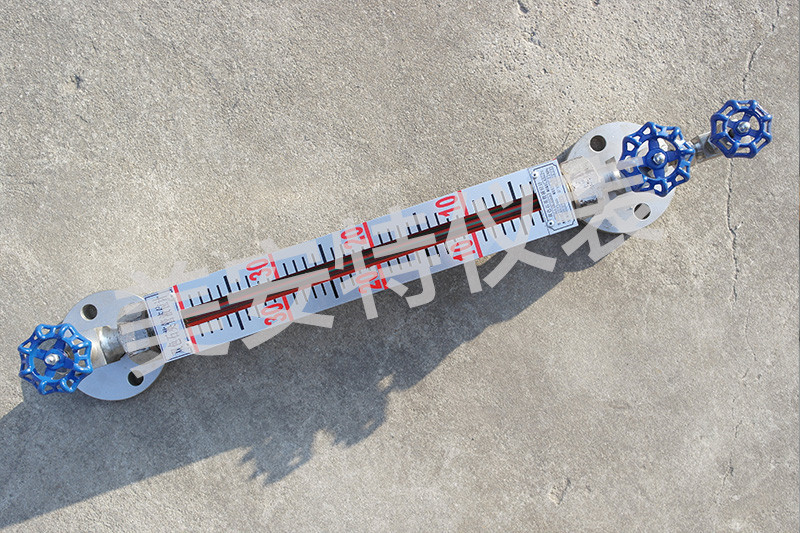

    筆者會同設備管理人員，進行現場勘察發現，該鍋爐是通過安裝在鍋爐左右兩側的2個玻璃板液位計，由操作工人通過目測來判斷水位高低。其原理是安裝在水位觀察窗一側的小日光燈，光照映射在玻璃窗內，玻璃內壁的一個空心浮球，會隨著鍋爐內的水位高低而上下浮動。鍋爐操作工根據這個浮球位置來判斷水位高低，操作水泵控制按鈕，適時為鍋爐加水。

    單位領導要求因地制宜，就地取材，在不耽誤生產的前提下，盡快完成鍋爐自動上水改造工作。如此一來，單片機、PLC等其它水位控制方案就排除在改造這臺老舊設備之外了。

    接下來首要考慮的問題是，如何取得水位號。由于該鍋爐是蒸汽鍋爐，內部充滿了高溫高壓的氣體，浮球法控制水位無疑是行不通的;如果采用普通電極來探測水位，既不便于裝配電極，還會因?yàn)閮?nèi)部潮濕的蒸汽使探測電極失靈。經過反復研究，決定采用光電探測水位方式。其水位探測裝置。

    在水位觀察窗的右側，安裝兩只光電二極管，分別由上下兩只光電管檢測水位高低。光源仍然利用原先的燈管。當浮球擋住上面的光電管時，輸出高水位信號；當浮球擋住下面的光電管時，輸出低水位信號。這樣的改制方法，不對鍋爐內部做任何改動，不影響鍋爐原來的安全性能，所以改造完成后，仍然保留原有的水位觀察功能，以便操作工人監測水位。

    為了確保水位檢測準確有效，還需要在另一個水位觀察窗上，安裝一套類似的水位探測裝置，不同的是，只需要裝一只光電管，用來檢測極限低水位，把輸出信號送到報警電路中，以電鈴聲報警、斷油熄火的雙重措施，有效控制電路失靈現象的發生。

    控制電路(見圖3)工作原理:當水位處于合理區間狀態時，光電二極管D1、D2由于光照而有電流通過，使三極管Q1、Q2反偏截止，Q5亦因無基極電流而截止，繼電器J1處于釋放狀態，常開觸點J1-1斷開，由KM1控制的三相抽水電機不工作。當水位下降到預設低水位時，水位觀察器中的浮球也會隨著水位下降而下降，當浮球遮擋住光照，使光電二極管D2無電流通過，Q2通過R2獲得基極電流而導通，Q5隨之由截止變?yōu)閷?dǎo)通，繼電器J1動作，KM1閉合，接通水泵電機電源，鍋爐開始加水。隨著水位不斷上升，浮球也跟著上升，當浮球不再擋住D2時，D2有電流通過，使Q2再次變?yōu)榻刂範顟B(tài)，但是，由Q3、Q5組成的模擬可控硅仍然保持導通狀態，所以鍋爐繼續加水。當水位上升到預定高位時，浮球?qū)⒄趽跽丈湓贒1的光線，此刻D1無電流通過，Q1通過R1正偏導通，Q4隨之導通，從而導致由Q3、Q5組成的模擬可控硅關斷，J1釋放，KM1也隨之釋放復位，控制三相抽水電機停止工作。之后，水位又將開始下降。當水位下降到預定低位時，電路又將重復上述過程。如此以來，實現了鍋爐的自動上水控制。

    為確保上水裝置安全可靠，另設報警與熄火控制環節。相關電路工作原理見圖4。假如自動上水電路失靈，或者別的原因，使得鍋爐水位下降到了極限位置，這時，浮球?qū)⒄谧≌赵诠怆姽蹹8的光線，通過D8的電流驟降，Q6通過R6正偏導通，Q7、Q8組成的模擬可控硅觸發導通，繼電器J2得電動作，其常閉觸點斷開，切斷交流接觸器KM2控制回路，油泵電機停止供油，鍋爐隨即熄火。同時J2-2常開觸點接通電鈴，提示操作工人及明處理故障。

    由于改造方案經濟合理，控制電路精簡實用，經過長時間的實際應用，證明該電路維護方便，工作可靠，深得領導及操作工人好評，取得了良好的經濟效益
