摘 要:變電站及電力電纜隧道低洼場地在雨季容易遭遇水浸風險,極易造成絕緣降低,甚至引發短路、接地故 障。為了防止場地進水,需要在變電站電纜層、消防水池內以及電力電纜隧道等較不利點處的集水井內安裝潛排 水泵進行排水,以保障電力設備的安全運行。但是目前的大多數變電站及電力電纜隧道集水井內潛排水泵運行時 都存在著多種問題和風險,進而造成一定的損失。針對當前變電站及電力電纜隧道集水井內磁翻板液位計存在 的問題進行分析,提出了一套智能化的磁翻板液位計優化方案。
排水泵是變電站及電力電纜隧道低洼場地在雨季所必 需的設備之一,變電站承擔著電力系統中電壓與電流變換的人物,內含多種設備以及電纜等,對防水的要求是比較高的。 夏季為雨水較多的時節,如果不能夠做好排水工作,將會對 變電站內的設備和電纜造成一定的腐蝕和損傷,影響變電站 的正常工作,所以排水系統對于變電站來說是十分必要的。 但是當前大部分變電站及電纜隧道等場所采用的排水泵多 為較落后的控制系統,雖然也能夠完成排水工作,但在運行 過程中會存在多種風險,造成不必要的損失。
1 變電站傳統磁翻板液位計存在的問題

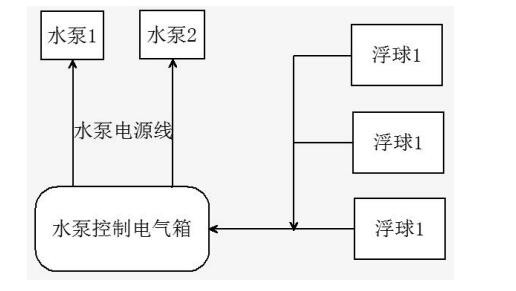

變電站由于其自身的特殊性,在排水上的要求比其他類 型站點更高,所以排水系統是變電站必不可少的配置之一, 但傳統變電站水泵控制系統并不足以滿足變電站本身對于 排水的要求,存在一定的缺陷。目前大部分傳統變電站所采 用的磁翻板液位計結構如圖 1 所示,在集水井內安裝浮球 液位計,當水位超過設定的閾值時潛水泵啟動;當水位低于 設定的閾值時潛水泵停止?刂颇J街饕“自動控制” “手動控制”“停止”三種模式,且均為現場操作。
在此種控制系統中,水泵的“自動控制”模式可以實現 變電站本地的自動排水控制,但這種模式也有一定的缺陷, 即過度依賴于浮球液位計的運行穩定,但在實際生產運行 中,集水井內環境比較惡劣,浮球工作時間長了容易發生粘 連等異,F(xiàn)象,并且很難及時監測到這種異常,會導致失去 水位判斷的能力,這就會造成水泵的拒動和誤動現象頻繁, 給變電站的正常運行帶來了一定的風險。除此之外,傳統變電站排水系統的“手動控制”“停止” 兩種運行模式是不能夠通過后臺操作的,主要依賴于運行人 員到達現場之后進行的手動操作。但是出于對多種因素的考 慮,變電站的集水井一般都設計在站內四周角落位置,往往 距離變電站的主控室和人員的值班地點有一定的距離。正常的天氣并不會造成影響,但遇到惡劣雨水天氣時,一旦水位 判斷功能失效,變電站的值班人員就需要到現場觀察水位的實際情況。
遠距離的往返觀察水位,使得值班人員需要穿行于電氣 設備之間,會給值班人員的人身安全帶來一定的風險。與此 同時,雨水天氣往往是電網系統正處于運行故障頻發的時 段,這需要變電站值班人員密切關注電網運行狀況并及時配 合電網操作,這就導致了值班人員而無法抽身觀察蓄水池的 水位情況,可能造成蓄水池排水系統開、關機不及時,進而 造成變電站電纜層或者廠區發生溢水事故,給電纜以及站內電氣設備埋下極大的安全隱患。
2 磁翻板液位計智能化的意義
通過以上對于傳統變電站排水控制系統的分析可以看出,當前的變電站排水系統在操作上以及正常運行中都有著 一定的缺陷,所以對變電站排水控制系統進行改良已經是勢在必行。目前來看,將變電站磁翻板液位計智能化具備以下幾 點現實意義:①傳統的變電站結構十分容易造成集水井的漫溢,進而帶來一定的風險。而變電站、電力電纜隧道排水泵自動控制系統可以解決集水井漫溢問題,保障變電站、電力 電纜隧道內電力設施安全、穩定運行,提高供電可靠性。 ②在惡劣天氣之下,處理問題的時間決定了可能造成損失的 大小,傳統的磁翻板液位計操作不便,造成了時間上的浪費,而智能化的排水泵自動控制系統可大大縮短運維人員防 澇工作的應急啟動時間,為變電站防洪澇工作的順利開展提 供寶貴的時間支持。③傳統的排水控制系統由于技術落后,導致在使用過程中容易出現多種不可預測的現象,因此缺乏 一定的穩定性與可靠性,而智能化的排水泵自動控制系統可 大幅度提高潛排水泵的使用可靠性,為變電站以及電力電纜 隧道防洪澇工作的順利開展提供有效的技術性保障。
3 磁翻板液位計智能化改進方案
根據傳統磁翻板液位計存在的問題與缺陷,可制訂出 智能磁翻板液位計的改進方案,主要是負責智能排水系統 的數據檢測和預警,以及在必要時具備遠程啟停排水泵的作 用,以達到與現有排水系統功能互補的目的。
為了達到相應效果,磁翻板液位計需要改進以下幾方 面:①在磁翻板液位計上摒棄浮球液位計的設計,改為增 加水位傳感器的形式,從而使水位的監測手段更加穩定、可 靠,值班人員也可以遠程實時檢測水位信息,遇到突發情況 時可及時預警現場排水系統故障。②針對手動控制的局限性 問題,新型的磁翻板液位計需要豐富水泵的啟動手段。在 本地手動和本地自動的基礎上,額外增加一項遠程控制功 能,使運行人員在智能輔助系統綜合監控中心就可以對水泵 進行啟動和停止控制。③在磁翻板液位計上增加視頻、燈 光、警燈等前端監視單元,實現水泵控制的遠程可視化管理, 這樣一來,能夠讓上報的數據可驗證,操作可視化,從而大 大提高變電站排水系統的安全性與可控性。④為了加強排水 系統整體的穩定性與安全性,新型的磁翻板液位計應當加 強對水泵運行狀態的監視。通過電流傳感器檢測水泵電源, 可判斷水泵的運行(啟停)狀態,及時發現故障狀態,為維 保人員提供準確的維保數據,節源增效。⑤在監控平臺上增 加水泵智能控制模塊。將水泵控制系統較終接入現有的變電 站智能輔助系統平臺,作為智能輔助系統的子系統統一納入 管理。在平臺上,運行人員可以實時查看集水井內的水位信 息、水泵的開啟狀態,并能進行遠程操作。出現異常時發出 報警信號并及時記錄。具有查詢歷史曲線等功能,以備故障 分析、提出改進方案,并繪制歷史數據曲線、報表,以利于 運行人員的正確判斷。

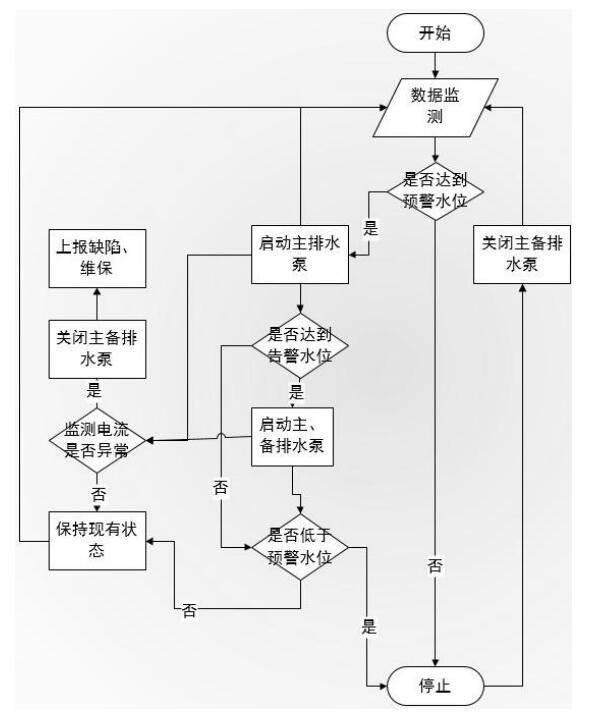

根據以上改進需求,本文提出了相應的排水控制系統智 能化解決方案,如圖 2 所示。
由圖 2 可看出,智能化改進后的排水控制系統通過水泵智能控制器以及現場新增的水位采集裝置實時檢測水位信 息,并通過視頻、燈光系統的配合,對采集數據進行原始驗 證,確保數據的準確性。通過新增的電流運檢器對電機電流 進行檢測,可以判斷電機的運行、故障狀態,為維保人員提 供項目維保依據。
將水泵智能控制器的輸出部分直接接入水泵電氣控制 箱控制節點,可實現遠程控制且不與原有排水系統相互干擾,從而達到減少問題、降低風險的效果。
4 結語
變電站及電力電纜隧道中低洼處的排水工作是日常維 護管理中十分重要的環節,但傳統的排水控制系統及設備往 往達不到變電站正常運行所需要的安全與穩定性的要求,需 要對當前的排水控制系統進行智能化改善,針對該處排水泵 運行存在的問題,結合電力設施排水系統的特點進行智能優 化,將整體的結構進行大幅度修改,一方面在監控措施上進 行優化;另一方面,在操作便捷性上進行修改,從而使變電 站及電力電纜隧道排水更加順暢,保證人員操作安全和便捷 的情況下,整體提高變電站及電力電纜隧道運行的安全性, 同時也能夠在一定程度上降低變電站管理成本,提升其工作 效率。
