墾利10-1油田浮球液位計回收研究與實踐

發布時間:2019-11-13  發布作者:

    摘 要 :墾利10-1油田 CEP 平臺開發方案中,油井伴生氣以自用為主(供透平發電用氣),開發后期通過8寸32km 的燃?xì)夂9苡?BZ35-2油田供氣。油田開發初期,油井伴生氣產量高,有較大的放空量,造成資源浪費和環境污染,平臺通過燃?xì)夂9芊摧,將富余伴生氣?jīng)處理后反輸至渤中35-2油田,有效地利用了油井伴生氣。現場通過實際觀察分析,火炬放空量還有一定的壓縮空間,將水源井伴生氣作為污水系統壓力容器覆蓋氣,實際運行效果良好。質量效益4.0啟動后,現場繼續挖潛降本增效潛能,進一步完善優化工藝流程,將用做污水系統低壓密封氣的水源井伴生氣回收再利用,謀求深度的資源利用,為油田的高效開發提供實踐基礎。

    1 概述
    近年來,中國海油總公司在全系統深化開展“質量效益年”活動,提質增效。渤海石油管理局渤南作業公司墾利10-1油田積極響應公司號召,主動作為,齊心協力,深入挖潛。墾利10-1CEP 平臺設計工況為接收渤中35-2油田的來氣,但投產運行之后,在啟動透平的情況下,還有天然氣余量,多余的天然氣通過火炬燃燒放空,不節能、不經濟、不環保。

    為了降低投產初期天然氣的放空,切實做好節能減排工作,通過探討和摸索,對天然氣系統進行優化,通過對流程的自主改造,墾利10-1油田實現了將多余的天然氣通過燃料氣海管反輸至渤中35-2油田,較終利用渤中35-2油田至渤中28-2S 油田群的燃料氣管線進入渤西南管網。

    現場通過實際觀察分析,火炬放空量還有一定的壓縮空間,油田技術人員為謀求資源的深度利用,對生產工藝流程進一步采取了優化改造措施,將水源井伴生氣作為污水系統壓力容器覆蓋氣,同時回收再利用污水系統低壓密封氣,實現環保和降本增效的雙豐收。這些舉措不僅對于提高經濟效益、實現節能減排具有重要意義,同時穩定生產流程的思路也給其他類似平臺提供了良好的借鑒。

    2 技術簡介
    2.1 流程簡介

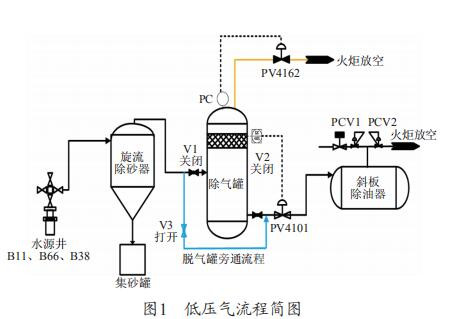

    墾利10-1油田 WHPB 平臺水源井產液在脫氣罐內氣液分離后,液體進入 CEP 污水系統處理后回注地層,伴生氣則進入 CEP 平臺火炬放空系統。斜板除油器壓力氣相調節依托頂部進、出口自力式壓力調節閥。進口天然氣氣源由燃料氣洗滌罐提供,出口天然氣直接排放至火炬放空系統燃燒,斜板水相入口水源來自一級分離器的生產水和水源井水源,如圖1所示。




    隨著油田進一步開發,水源井的產液量增大,其伴生氣的產量也逐漸增加,脫氣罐和斜板除油器的火炬放空造成了一定的環境污染和資源浪費。出于節能環保和降本增效的考慮,現場技術人員及時調整,不再使用油井伴生氣作為密封氣,而將水源井伴生氣作為斜板除油器的密封氣使用。

    現場通過調研,油田產出天然氣除增壓供透平使用及外輸后,每天還有0.9萬 m3左右的天然氣放空。如何將這部分天然氣進行利用,避免不必要的放空是油田技術人員需要解決的難題。

    2.2 現場調研

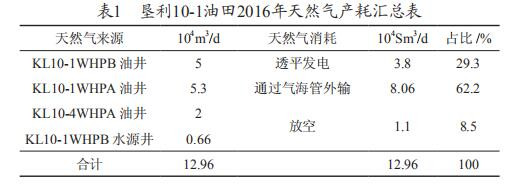

    查閱2016年統計報表,2016年平均天然氣產量12.96萬 m3/d,透平用氣3.8萬 m3/d,外輸氣量8.06萬 m3/d,火炬放空量約為1.1萬 m3/d,表1數據表明油田天然氣放空量較大,造成資源浪費。




    (1)針對水源井物流進入脫氣罐處理后伴生氣直接放空這一問題,現場將脫氣罐隔離,水源井產出的溶解氣經由脫氣罐的旁通管線直接進入斜板除油器,同時關閉燃?xì)庀礈炱髦列卑迦肟诠夤芫,利用水源井伴生氣維持斜板操作壓力,降低天然氣使用量,同時也降低了放空量,從而將更多的天然氣反輸至渤中28-2S 油田群。通過查閱火炬系統流量數據匯總表,火炬日放空量減少約2 000m3。水源井溶解氣作為斜板除油器的密封氣使用,經檢測,其主要組分為甲烷(組分詳情見表2),具備回收價值。




    (2)現場通過對火炬放空情況進一步摸排,發現斜板除油器密封氣存在長期大量排放現象,技術人員通過實驗計算出斜板放空氣量高達6 588m3/d(水源井產水量3 900m3/d),占油田當前天然氣放空量的73.2%,因此將斜板除油器密封氣回收將極大地降低油田天然氣放空量。

    2.3 解決思路

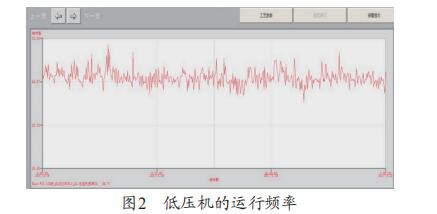

    KL10-1CEP 平臺低壓燃?xì)鈮嚎s機處理回收原油系統二級分離器產生的低壓天然氣,進 / 出口壓力為30kPa/350kPa,額定處理量為1.5萬 m3/d,F(xiàn)場對低壓機運行情況跟蹤分析后發現,低壓機電機運行頻率長期處在23~29Hz(見圖2),設備未達設計能力運行(50Hz),存在一定的回收處理空間。

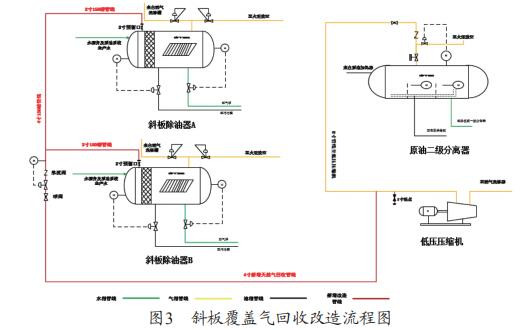

    現場操作人員集思廣益,討論將斜板除油器覆蓋氣流程進行優化改造,使在斜板處脫出的水源井伴生氣,回收至燃?xì)獾蛪簷C(jī)入口,利用低壓機壓縮再利用。斜板覆蓋氣回收改造流程如圖3所示,紅色線為改造增加的管線。




    2.4 效果評價
    (1)生產流程處理效果分析

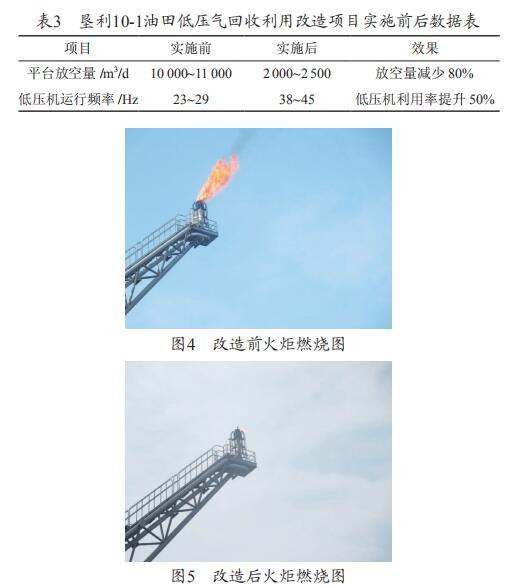

    2017年9月9日,浮球液位計回收改造項目完成,工藝流程運行效果良好。油田天然氣實際放空量減少80%(如圖4、圖5所示),同時燃?xì)獾蛪簷C(jī)主機利用率提升50%,提高了設備生產效率,現場實際運行數據如表3所示。




    (2)經濟效益分析
    據油田統計,改造后墾利10-1油田火炬放空量減少約7 500m3/d,外輸氣量每年可增加274萬 m3,預計創造經濟效益369余萬元(由于輸送至陸地的天然氣未達到商業天然氣的合格標注,所以按市場天然氣價格的50% 核算,即1.35元 / m3)。

    (3)節能減排分析
    項目實施后墾利10-1油田每天減少天然氣放空7 500m3,預計每年減少天然氣放空274×104m3,減少二氧化碳排放 :274×104×2.063/1 000=5 653t。(注 :根據油田天然氣組分化驗結果,算出1m3天然氣產1.05m3二氧化碳,1.05×44/22.4=2.063kg。)預計每年節約標準煤 :7 500×365×1.33/1 000=3 640.9噸。(注 :按一方天然氣折合標準煤1.33kg 計算)

    3 結語
    墾利10-1油田通過對火炬放空流程的不斷摸排,改進生產工藝流程,充分利用了油田浮球液位計資源,取得了顯著的經濟和社會效益。

    (1)油田浮球液位計的集中回收和綜合利用項目施工改造成本低,回收天然氣創造的經濟效益可觀,同時解決了火炬放空污染環境的問題,取得了節能環保和經濟效益的雙豐收,極具推廣意義。

    (2)該項目極大地減少了火炬分液罐積液現象(斜板密封氣攜水蒸氣冷凝積液),濕式的燃?xì)獾蛪簤嚎s機有效地處理了斜板密封氣攜液量大的問題,降低火炬分液罐高液位溢油的環保風險。這些舉措不僅對于提高經濟效益、實現節能減排具有重要意義,同時穩定生產流程的思路也為油田的高效開發提供實踐基礎。
