在電力建設飛速發展的背景下,蓄能電站建設水平得到顯著提升,對水泵水輪機組的生產和設計要求更加嚴格。與常規發電機組相比,水泵水輪機組的工況較為復雜,運行轉速較高,啟停頻繁,因此對軸系動力特性有較高的要求,應通過構建動力學模型的方式進行計算和驗證。
通常情況下,當彈性體以主軸為中心進行旋轉時,可建立坐標系,如圖1所示。圖中包含兩種坐標系:一種為絕對坐標系,由O-XYZ表示;另一種為彈性體旋轉坐標系,由o-xyz表示。
假設,u(x,o)的數值與d相同,v(x,o)的數值與c相同,d代表的是初始位移,c代表的是初始速度,則邊界條件為u與v相同,o與Q相同,其中v代表的是位移邊界,Q代表的是應力邊界[1]。從式(1)可知,該方程的左邊部分代表的是彈性內力,右邊部分由多個項式構成,其中p為切向加速度,(r+u)為離心加速度,2Ω×u代表的是哥氏加速度,v代表的是相對加速度。旋轉體做勻速旋轉運動,可將公式(1)進行簡化,轉變?yōu)橐韵鹿剑?/div>
1.2金屬管轉子流量計方程構建
轉子作為一個質量連續分布的彈性構件,各個物理參數以均勻的方式分布,在對連續彈性體的動力學方程進行研究時,在求解方面存在較大難度,由于水泵水輪機

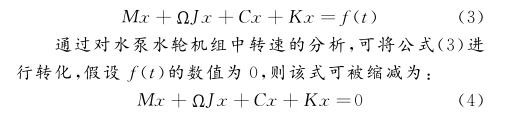

組的運行速度較低,因此振動頻率大多為低頻,可構建有限特征振型對其進行計算,使其與實際需求充分符合。一般情況下,較具代表性的轉子系統主要包括分布質量、葉輪、彈性軸段以及支承等,在構建有限元模型過程中,可按照軸線對轉子系統進行分割,使其成為多個單元構件,包括圓盤、支承、軸段等內容,各個單元之間利用節點連接起來。當轉子系統中存在有限離散化時,離散系統中的自由度數量固定,可將轉子的動力學方程表示為:
1.3模態分析理論

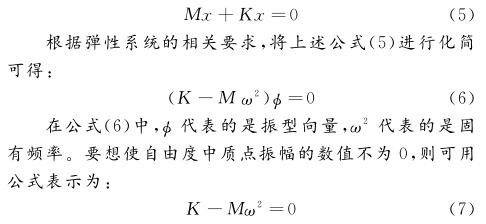

在本文的研究中,以水泵水輪機組轉子為核心,對該機組的振動特性進行研究,在荷載結構設計中固有頻率、振型屬于關鍵參數,同樣屬于本文研究的重點。其中,固有頻率的狀態較為穩定,可充分體現出系統中的固有特性,在非外部荷載激勵的情況下,可將多種振動整合起來;在對自由系統的運行狀態進行分析時,無須將阻尼因素考慮其中,可根據以下公式對固有頻率進行計算即可:
上述公式(6)與公式(7),從數學角度上來看可歸類為矩陣特征值問題,其核心在于計算特征值ω
2,并計算出
與之相對的特征向量?。但是,二者的數值只與結構自身的質量矩陣、剛度矩陣相關。其中,質量矩陣屬于正定矩陣,而剛度矩陣則屬于半正定矩陣,在特征值方面為非負。因此,wi中,i的取值范圍為0,1,2,3直至n,屬于結構固有圓頻率,與特征向量中的結構振型相對應。通常情況下,方程中特征值為n,與之相對應的自振圓頻率數量為n,由小至大進行順序排列,較小值為基本頻率、第一頻率。由此可見,本文所研究的內容便可轉變?yōu)閷剑ǎ叮┖凸剑ǎ罚┑那蠼鈫栴}[2]。
2水泵水輪機組金屬管轉子流量計模型的構建
2.1案例分析
以國內某300MW的水泵水輪機組為例,對該機組中
金屬管轉子流量計模型進行分析,主體結構如圖2所示。該結果中包括軸向推力、中間軸、發電機轉子、水輪機轉輪等等,在對該機組軸系動力學的研究中,重點內容在于系統邊界的確定,應對各類零件進行合理;趴赏瓿桑郏常荨
2.2動力學模型
由上文的轉子結構示意圖可知,利用上述公式(6)進行求解過程較為復雜,不夠直觀形象,應采用ANSYS進行有限元分析,利用ANSYS進行求解,結果會更加一目了然,這樣做不僅可直接展示出各個階層的固有頻率,還便于通過對土粒的表示展現出轉子振型與較高點。利用ANSYS對轉子進行求解之前,首先要對系統進行簡化處理,使其變?yōu)榈刃У某叽巛S、集中資量與彈性支撐系統,根據邊界條件構建系統動力學方程。

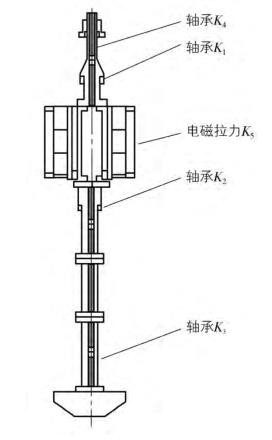

從轉子結構特征上來看,該機組主要包括三個導軸承、一個推力軸承。為了便于計算,應按照不同的部件類型使用與之相對應的單元體進行模擬。在大軸方面,利用梁單元進行離散;在導軸方面,利用彈簧進行模擬,用K表示剛度,將軸承支承體的剛度與油膜剛度串聯起來,分別用K1、K2和K3表示出來,對推力軸承進行分析,并用特定的彈簧表示,用K4表示扭轉剛度。在計算時,只需與軸向彎曲振動情況相結合,無須考慮轉子軸向的約束問題。在發電機轉子方面,由于定轉子的間隙均勻性較差,轉矩與磁拉力由此產生,在作用上與恢復力矩、彈性恢復力相同,可用K5進行表示。在利用有限元進行分析時,轉軸中包含的關鍵部件為勵磁環、轉子、轉輪等,均可看成集中質量輸入。與轉子結構相結合,利用上述分析方法,在ANSYS基礎上建立轉子系統模型,將整體軸系劃分為20段,共計包括21個關鍵點,使節點可從下至上劃分,分別為1—21號節點。在模態仿真中,可將整個軸系劃分為多種連續階梯軸,并構件BEAM188模擬階梯軸,包括水體、轉輪以及發電機轉子等,這些關鍵部位均被放置到系統之中,利用mass21單元對轉子與轉輪進行模擬,以導軸承作為兩個水平方向的系統,受承載力方向影響促進推力軸運行,利用combon214對軸承進行模擬,當轉子的偏心方向?yàn)榫性關系時,可為系統提供負剛度,并將其看成支撐部分引入系統之中,對combin14模擬電磁拉力進行選擇。在通流方面,不但要考慮到水體質量問題,還要將剛度與阻尼加入其中,在計算時確保水體質量、轉輪質量一致[
4]。
3水泵水輪機組動力學分析
3.1模態仿真計算
從上述模型中可知,利用ANSYS進行計算,可獲取轉子軸系中多階固有頻率與振型,由于研究對象的轉速被固定為500r/min,因此對該系統中第1—3階梯的固有振型與頻率進行計算。在忽視電磁拉力影響因素的情況下,第一階臨界轉速為958.18r/min,較大振動位置為轉子第14節,如若考慮電磁拉力的影響,則第一階臨界轉速為948.54r/min,此時該階轉速的數值也隨之降低。
3.2變剛度模態仿真計算

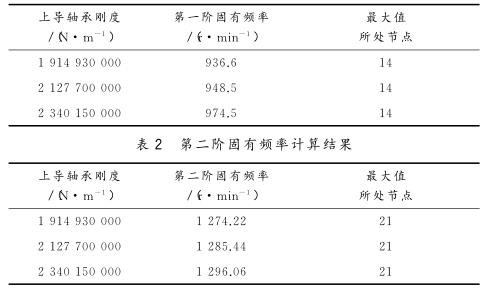

在機組長期使用中,導軸承剛度難免會發生改變。為了對導軸承剛度情況進行驗證,可對同一時期轉子軸承的變化情況進行判斷,以導軸承作為研究對象,從上文計算可知,上導軸承的剛度為K1,在考慮電磁拉力的情況下,該軸承的支撐度變化幅度為10%。當剛度不同時,軸承系統振動模態變化情況如表1和表2所示。
3.3動力學仿真計算結果

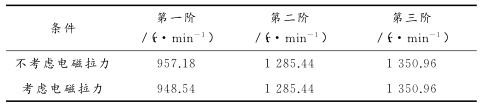

通過上文的計算與分析,對機組軸系進行模擬仿真后,計算結果如表3所示。
從表3可知,在考慮電磁拉力的情況下,第一階中固有頻率為機組轉速為1.32倍,與國家規定的飛逸轉速要求充分符合,說明還機組中的軸承處于安全狀態。本文對機組動力學模型進行研究,應在轉子處于非運行的情況下開展,因此需要對機組軸系選擇時的固有頻率進行分析。一般情況下,在旋轉過程中,由于受到弓狀回旋等因素的影響,當轉子軸系處于工作狀態時,固有頻率也將隨之升高。因此,在轉子軸系處于運行狀態時,固有頻率與上文相比應有所提升,從而間接說明該機組軸系的安全性[5]。
此外,從前文的計算結果可知,無論是否注重電磁拉力問題,只要確保振階的數值一致,使振動較大值產生的位置不發生改變,則該位置就不會受到電磁拉力的影響而發生變化。從實驗結果可知,對于第一階振型來說,較大振動點的位置大多位于機組磁極的中間位置;對于第二和第三振型來說,較高振動點位置大多在機組軸系頂端。根據計算數據可知,導軸承剛度在發生變化時,不會對軸承系統的固有振型、較大振幅位置產生影響,較容易受到影響的只有固有頻率因素;當導軸承的剛度增加時,軸承系統頻率將隨之升高,當軸承剛度減少時,軸承系統頻率將隨之降低。
4結論
綜上所述,本文以國內某300MW的水泵水輪機組為例,對該機組中金屬管轉子流量計模型進行分析。通過理論分析,對轉子系統在常規運行模式下固有頻率方程組進行分析,利用ANSYS有限元工具,可準確快速地計算出機組的固有頻率和振型。根據計算結果可知,該機組轉子軸承的固有頻率超過飛逸轉速的1.2倍,處于安全狀態;當機組正常工作時,較大振動點位置在轉子磁極中間。
