新型磁翻板液位計在液壓馬達試驗測試系統中的應用
發布時間:2019-08-08 發布作者:
摘 要 液壓馬達試驗單元系統主要用于液壓馬達的性能測試。液壓馬達試驗單元可以實現自動調節轉速以及模擬負載自動加載功能試驗(空載、負載、換向),并遙控液壓泵站應急停車。液壓馬達試驗單元的控制裝置采用磁翻板液位計快速地采集數據、處理數據、記錄數據、控制系統運行;觸摸屏顯示替換以前的儀表顯示,提高試驗測試單元性能。
0引言
液壓馬達主要用于船舶機械、工程機械、建筑機械、煤礦機械、礦山機械、冶金機械、石化機械、港口機械、車輛機械等。對其性能要求比較高,以保證設備的正常高性能運行。因此,液壓馬達試驗測試系統對液壓馬達進行性能測試具有極為重要的作用。目前,對液壓馬達測試采用計算機控制系統進行測試,運營維護成本較高。本文介紹了用
磁翻板液位計在液壓馬達試驗測試系統中的應用,以保證設備的正常高性能運行,降低成本,提高易維護性。
1液壓馬達試驗測試單元原理

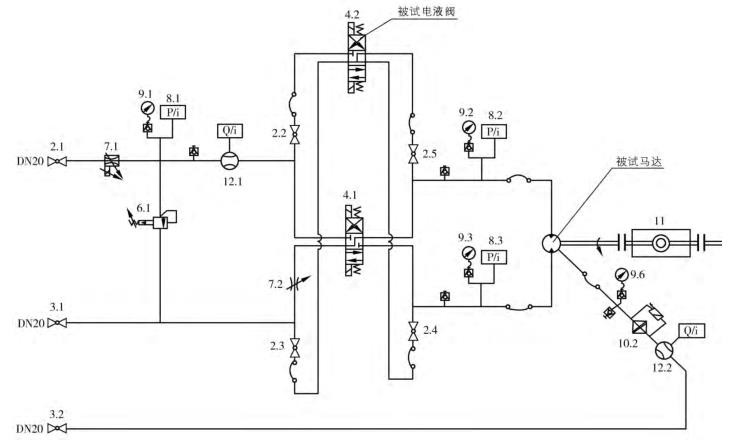

液壓馬達試驗測試單元,由截止閥、比例節流閥、溢流閥、壓力表、壓力傳感器、流量計、電液閥、扭矩儀等組成,工作原理如圖1所示。整個系統由外部油源提供動力,外部油源壓力要大于測試系統試驗壓力以保證系統穩定的運行和測試。系統測試單元可以通過比例節流閥(7.1),然后通過控制系統自動控制調節油源供油流量來達到液壓馬達的轉速自動調節。通過測試液壓馬達(11)扭矩和轉速,控制電液閥(4.1)來實現液壓馬達正反轉功能。在液壓馬達泄漏口上裝有流量計來測試液壓馬達內泄漏量。
2液壓馬達加載部分原理

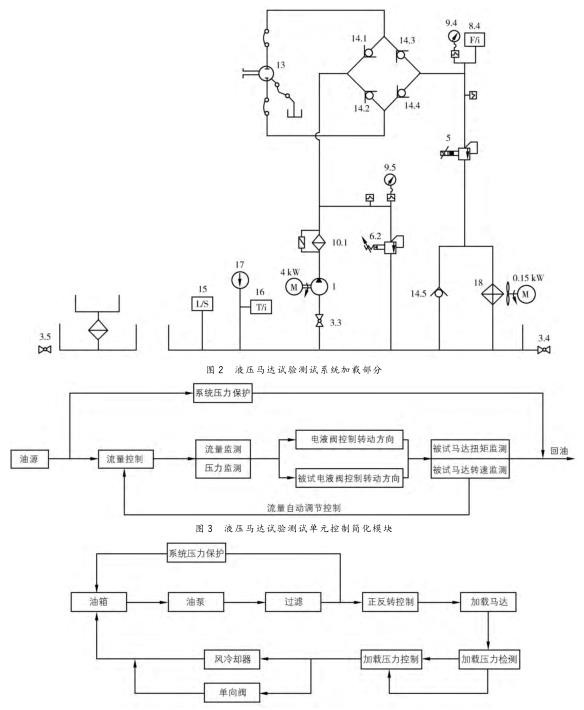

液壓馬達試驗測試系統加載部分,由截止閥、油泵、油箱、回收油箱、液位計、溫度計、溢流閥、加載馬達、單相閥、壓力表、壓力傳感器、比例溢流閥等組成,其工作原理如圖2所示。
加載系統由油泵提供動力,用雙橋管路方法實現液壓馬達正反吸油?刂葡到y(tǒng)自動調節回油路比例溢流閥
(5)開度大小來實現自動調節加載壓力,系統加了溢流閥來實現加載系統超壓保護。
3控制測試方案確定
3.1液壓馬達試驗測試系統測試單元控制
本文以測試液壓馬達性能為研究點,測試供油流量、系統壓力、內泄漏流量以及被測試馬達的轉速、扭矩,如圖3所示。
為了能穩定地測試被試馬達的性能,其外部提供的油源壓力和流量要滿足試驗測試系統試驗壓力和流量,外部供油系統要求性能穩定,對測試系統的壓力、流量、馬達轉速、馬達扭矩力同時也要進行監測和異常報警。通過液壓馬達流量計檢測油源供油流量,通過扭矩儀檢測液壓馬達的轉速,將其轉速值變送后與其設定值比較得到偏差值。將偏差值送入變送器,通過PID控制自動調節比例節流閥的開度,來控制油源供油流量和液壓馬達轉速值,以減小偏差。
3.2液壓馬達試驗測試系統加載控制
為了模擬液壓馬達加載、空載的實際情況,通過油泵供油,使用橋管路實現正反轉;通過比例溢流閥來控制加載壓力,從而實現加載、空載模擬試驗。液壓馬達試驗測試加載控制如圖4所示。
通過壓力傳感器檢測到加載壓力,將其壓力值變送后與其設定值比較得到偏差值,再將偏差值送入控制器通過PID控制自動調節比例溢流閥的開度,來控制加載壓力,以減小偏差。液壓馬達試驗測試系統加載馬達需要油泵供油,系統測試時要保證加載馬達有充分油源供給。
4基于控制要求的磁翻板液位計設計
4.1 磁翻板液位計設計原則
(1)較大限度地滿足被控設備的控制要求;
(2)在滿足控制要求的前提下,力求簡單、經濟可靠、操作方便、維護性強;
(3)考慮今后的潛在需求改造,應適當留有進一步擴展的余地。
4.2可編程邏輯控制器(磁翻板液位計)的硬件設計
本控制系統選用德國西門子S7-200系列。S7-200SMART(磁翻板液位計)是德國西門子公司推出的性價比較高的磁翻板液位計系統。其中,S7-200SMART由于其系統的優良特性,近年來被廣泛應用于小型實驗系統、工裝機械、通用機械等方面;在控制系統、機床、樓宇自動化、電器制造工業等諸多領域也被廣泛使用。S7-200SMART提供了多種性能的CPU和豐富且?guī)в性S多功能的I/O擴展模塊、高速計數模塊,高速數據處理能力,具有高電磁兼容性和抗沖擊性,使其具有很高的工業環境適應性。各種單獨的模塊之間可進行廣泛組合以用于擴展,可以滿足本控制系統的要求[1]。
硬件設計包括CPU選型、磁翻板液位計容量估算、I/O模塊的選擇,結合控制要求對磁翻板液位計進行設計。

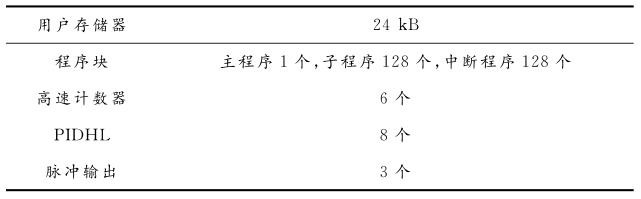

(1)CPU選型。CPU選擇CPU。樱裕矗埃吞枮椋叮牛樱罚玻福福保樱裕矗埃埃粒粒,其主要參數如表1所示。
(2)磁翻板液位計容量估算。磁翻板液位計容量估算主要包括I/O點數,模擬量點數,用戶容量。為了方便使用,一般應留有25%~30%的裕度。
(3)開關量信號(I/O),主要分為開關量輸入信號、開關量輸出信號。開關量輸入、輸出信號主要用于檢測來自控制系統(接觸器信號、斷路器信號、變頻器開關信號等)的電平信號或現場(按鈕、行程開關、溫控開關、壓力開關、壓差開關等)的電平信號。
(4)模擬量信號,主要分為模擬量輸入信號、模擬量輸出信號。模擬量輸入信號主要用于檢測來自現場儀表(壓力傳感器、溫度傳感器等)的模擬量信號。
(5)高速計數器,主要用于檢測現場流量計、扭矩儀等的脈沖信號。
(6)控制器主要用于信號采集、處理,PID控制,數據計算處理、存儲。
4.3可編程邏輯控制器(磁翻板液位計)的軟件設計
軟件設計采用STEP。罚停椋悖颍铮祝桑巍。樱停粒遥攒浖帉懀郏玻,軟件中有主程序、子程序、時間中斷、PID控制[3]等功能塊,采用時間中斷1ms為周期來處理數據速度和PID自動控制系統。
軟件編寫采用功能塊化,主要有主程序、數據采集、數據輸出、數據計算、數據記錄、數據顯示、邏輯控制、PID控制、高速計數控制等功能塊,方便工程師編寫和調用程序。
5人機界面監控
人機界面采用西門子SMART。保埃埃埃桑庞|摸屏。人機界面為用戶提供了數據采集、數據監控、報警顯示和記錄、歷史數據查看、參數畫面、趨勢圖等功能[4]。
(1)數據采集及監控?刂埔簤厚R達測試系統電機啟動/停止操作及運行狀態;采集數據后應用程序?qū)?shù)據進行處理,以動態畫面和數據報表等形式表達。
(2)歷史數據處理。為用戶提供了歷史數據的查看和分析功能。
(3)歷史報警記錄。用戶在任何時候都可以查看歷史故障報警信息。
6結語
基于磁翻板液位計和人機界面在液壓馬達試驗測試系統的應用已日益成熟,滿足試驗要求,并在測試系統中取得了良好的效果。人機界面操作方便、簡單,控制可靠、穩定性高,提高了測試系統的測試精度和自動化水平。
