摘 要：微差壓表作為一種測量微差壓現場指示表，由于可以測量正壓、負壓和差壓的微小壓力，所以主要用于測量藥廠、電子潔凈室潔凈廠房的正負壓差、暖通空調、凈化空調、凈化臺風淋室專用表潔凈空調過濾網壓差的檢測等。隨著醫藥行業的迅猛發展，人民生活水平的不斷提高，微差壓表的使用也日益廣泛。因此指針式微差壓表檢定結果準確與否對于確保該類設備日常檢測結果的準確可靠具有重要意義。指針式微差壓表主要用于氣體介質差壓的測量。其工作原理是當被測氣體壓力作用于由膜片隔離的兩個腔室時，膜片發生形變并帶動片簧和磁鋼移動，再經磁力作用使連接指針的螺旋軸轉動，由指針在分度盤上指示實測的差壓值。微差壓表采用無摩擦的磁性部件，可以迅速測量出氣體的微小壓力（正壓、負壓或差壓）。
1 概述
1.1 測量依據
由于指針式微差壓表無國家規程和規范，故參照JJG52-2013《彈性元件式一般壓力表、
壓力真空表和真空表》計量檢定規程進行評定。
1.2 環境條件
環境溫度：（20±5）℃；相對濕度：≤85%；環境壓力：大氣壓力。
1.3 測量標準：本次評定選定0.1 級測量范圍為（0～2）kPa 數字壓力計作為計量標準。
1.4 測量方法：指針式
微差壓表檢測前應在以上規定環境條件下至少靜置2 h，然后用壓力導管和三通將微差壓表的高壓端口、標準器和壓力發生器連接起來，連接處應密封不漏氣，微差壓表的低壓端口與大氣相通。通過升壓和降壓一個循環，將測量范圍為（0～1）kPa 的2.0 級微差壓表在400Pa、600Pa、800Pa檢定點與標準表比較，逐點讀取被測微差壓表示值與數字壓力計壓力值之差值為該微差壓表的示值誤差。本次評定以600Pa檢定點為例，其余各檢定點可參照本方法進行評定。（微差壓表的示值易受放置狀態的影響，檢定時一般為垂直放置，或按其使用說明書的要求進行放置）
4 標準不確定度評定
4.1 由被檢微差壓表的重復性所引入的標準不確定度
用0.1 級數壓力計對被檢微差壓表在600 Pa 檢定點，重復測量10 次得到數據如表1：
4.2 由被檢微差壓表的估讀所引入的標準不確定度
檢定過程中，被檢微差壓表的示值要估讀微至差表分度值的1/5，被檢微差壓表的分度值為20 Pa，即需估讀到4 Pa,按均勻分布考慮，包含因子 ，取半寬為2 Pa，則標準不確定度為：
由于被檢微差壓表重復性所引入的標準不確定度分量大于示值估讀所引入的標準不確定度分量，此時重復性中已經包含了示值估讀對測量值的影響，故不再考慮示值估讀所引入的不確定度分量，
。
4.3 由標準器所引入的標準不確定度

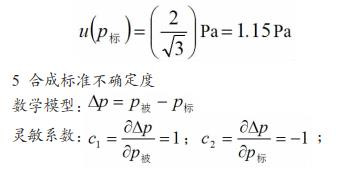

0.1 級（0～2）kPa 的標準數字壓力計較大允許誤差為±2 Pa，按均勻分布考慮，包含因子 ，取半寬為2 Pa，則由標準器引入的標準不確定度：
