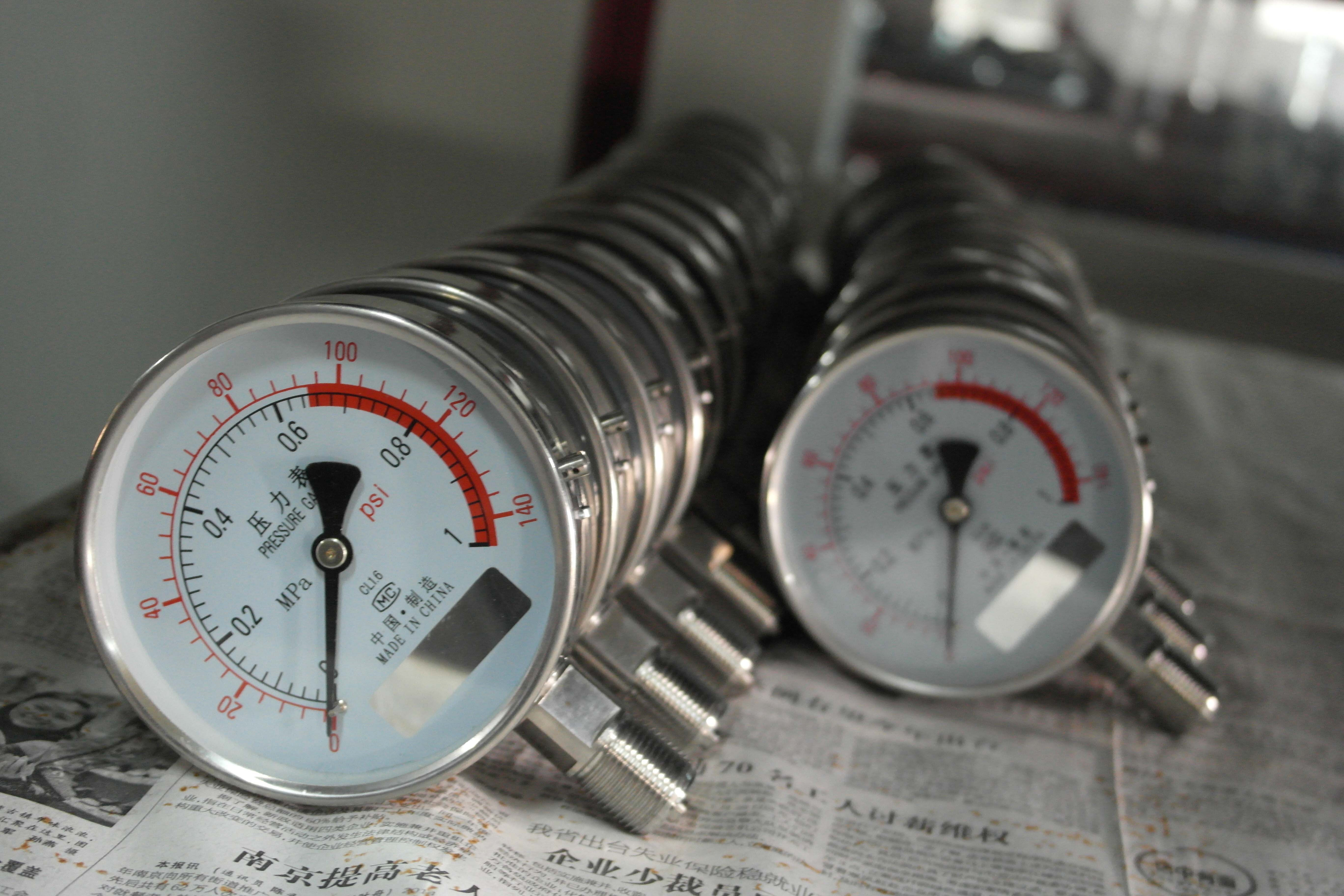

一、高壓壓力表介紹
高壓壓力表外殼與內部原件均采用不銹鋼材質制成，在表體內充裝硅油，使壓力表的指針起到減震、抗震的作用。
高壓壓力表即有耐震壓力表的耐震性能,又具有不銹鋼壓力表的耐腐蝕性能,高壓壓力表適用于工礦現場振動性較大，并且被測量的介質具有腐蝕性的場合。
高壓壓力表 產品簡介
高壓壓力表外殼與內部原件均采用不銹鋼材質制成，在表體內充裝硅油使壓力表的指針起到減震、抗震的作用。
高壓壓力表即有耐震壓力表的耐震性能,又具有不銹鋼壓力表的耐腐蝕性能,高壓壓力表適用于工礦現場振動性較大，并且被測量的介質具有腐蝕性的場合。
二、高壓壓力表技術指標
|
表盤直徑
|
標度范圍(MPa)
|
精度度等級(%)
|
|
￠50
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
2.5
|
|
￠60
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
2.5
(1.6)
|
|
￠75
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
1.6
(1.0)
|
|
￠100
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
1.6
(1.0)
|
|
￠150
|
0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
|
1.6
(1.0)
|
注：括號內的精度等級僅供特殊訂貨。
使用環境溫度：-25~70℃
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V•H•4級 耐震型外殼防護等級：IP65
三、高壓壓力表測量范圍
為了保證彈性元件能在彈性變形的安全范圍內可靠地工作，在選擇壓力表量程時，必須根據被測壓力的大小和壓力變化的快慢，留有足夠的余地，因此，壓力表的上限值應該高于工藝生產中可能的較大壓力值。在測量穩定壓力時，較大工作壓力不應超過測量上限值的2/3；測量脈動壓力時，較大工作壓力不應超過測量上限值的1/2；測量高壓時，較大工作壓力不應超過測量上限值的3/5。一般被測壓力的較小值應不低于儀表測量上限值的1/3。確保儀表測量結果的精確度和靈敏度。
根據被測參數的較大值和較小值計算出儀表的上、下限后、不能以此數值直接作為儀表的測量范圍。我們在選用儀表的標尺上限值時，應在國家規定的標準系列中選取。中國的壓力表測量范圍標準系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa（其中n為自然整數.可為正、負值）。
四、高壓壓力表外形尺寸
|
型號
|
外形尺寸mm
|
||||||
|
A
|
B
|
C
|
D
|
d
|
d0
|
G/Rc
|
|
|
YTFN-50Z
|
29
|
24
|
24
|
0
|
50
|
/
|
14×1.5
|
|
YTFN-60
|
31
|
32
|
32
|
14
|
60
|
/
|
|
|
YTFN-60T
|
31
|
32
|
32
|
15
|
75
|
3.4
|
|
|
YTFN-60Z
|
30
|
32
|
32
|
0
|
/
|
/
|
|
|
YTFN-60ZT
|
30
|
32
|
32
|
0
|
75
|
3.4
|
|
|
YTFN-100
|
44
|
45
|
45
|
18
|
100
|
/
|
20×1.5
|
|
YTFN-100T
|
44
|
46
|
46
|
19
|
118
|
5.5
|
|
|
YTFN-100Z
|
43
|
45
|
45
|
34
|
/
|
/
|
|
|
YTFN-100ZT
|
43
|
45
|
45
|
44
|
118
|
5.5
|
|
|
YTFN-150
|
50
|
47
|
47
|
19
|
149
|
/
|
20×1.5
|
|
YTFN-150T
|
50
|
48
|
48
|
20
|
165
|
5.5
|
|
|
YTFN-150Z
|
51
|
47
|
47
|
55
|
/
|
/
|
|
|
YTFN-150ZT
|
51
|
47
|
47
|
55
|
165
|
5.5
|
|
|
注：連接螺紋可按要求訂貨．
|
|||||||
五、高壓壓力表精度等級
根據工藝生產允許的較大絕對誤差和選定的儀表較程、計算出儀表允許的較大引用誤差，在國家規定的精度等級中確定儀表的精度。一般來說，所選用的儀表越精密，則測量結果越精確、可靠。但不能認為選用的儀表精度越高越好.因為越精密的儀表一般價格越貴，操作和維護越費事。因此，在滿足工藝要求的前提下，應盡可能選用精度較低、價廉耐用的儀表。
六、高壓壓力表系統材質
|
零件名稱
|
材料牌號 Material Mark
|
|
|
接頭 Connector
|
0Cr18Ni9(304)
|
OCr17Ni12Mo2(316)
|
|
彈簧管 Spring Pipe
|
0Cr18Ni9Ti(321)
|
OCr17Ni12Mo2(316)
|
|
外殼 Shell
|
oCr18Ni9
|
|
七、高壓壓力表安裝事項
1、儀表使用環境溫度為-40~70℃，相對濕度不大于80%，如偏離正常使用溫度20 5℃時，須計入溫度附加誤差。
2、儀表必須垂直安裝，力求與測定點保持同一水平，如相差過高計入液柱所引起的附加誤差，測量氣體時可不必考慮。安裝時將表殼后部防爆口阻塞，以免影響防爆性能。
3、儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動下不應超過測量上限的2/3。在上述兩種壓力情況下大壓力表測量較低都不應低于下限的1/3，測量真空時真空部分全部使用。
4、使用時如遇到儀表指針失靈或內部機件松動、不能正常工作等故障時應進行檢修，或聯系生產廠家維修。
5、儀表應避免震動和碰撞，以免損壞。
6、訂貨時請注明：儀表型號及名稱；儀表的測量范圍；儀表的精度等級偏離正包裝要求和其它。
7、高壓壓力表不適用于外界有氧、氯、硝酸和過氯化氫等強氧化劑環境。
