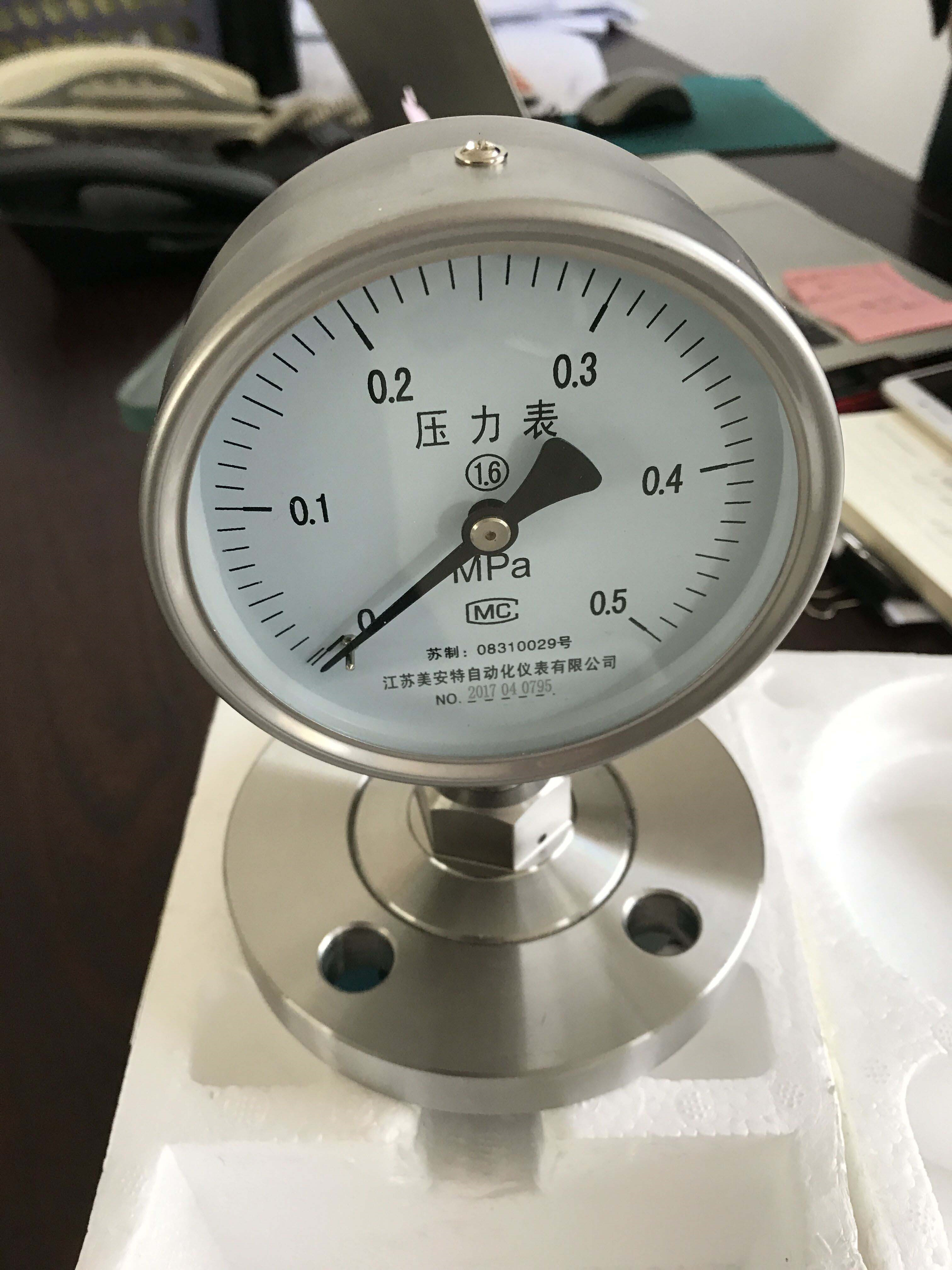

一、燃?xì)鈮毫Ρ砀攀觯?/p>
燃?xì)鈮毫Ρ硗鈿ぃū砩w與表殼)系采用特種奧氏體不銹耐酸鋼制成,兩者以滾邊式或卡口式結構予以密封連接;接頭與表殼之問以特有的結構形式并配以較好密封圈進行可靠密封。
二、燃?xì)鈮毫Ρ碇饕夹g(shù)指標
1.表標度范圍、準確度及接頭螺紋尺寸
型號
|
標度范圍MPa
|
準確度
|
接頭螺紋尺寸
|
Y-100BF
|
0~0.1至60系列-0.1~0至2.4系列
|
1.6級
|
M20×1.5
|
Y-150BF
|
0~0.1至60系列-0.1~0至2.4系列
|
1.6級
|
M20×1.5
|
*儀表準確度等級滿足GB/T1226標準要求
2. 使用環境溫度:普通型為-40°C~70°C抗振型為-25°C~+70°C(外殼內充硅油)
3. 抗工作環境振動:普通型為V.H.3抗振型為V. H. 4
4. 外殼防護等級:IP65
5. 儀表技術性能:普通型按GB/T1226抗振型按JB/T6804
三、燃?xì)鈮毫Ρ?span style="font-size: 12px;">主要零部件材料
零件
名稱
|
材料牌號
|
Y-100BF,Y-150BF
|
|
接頭
|
0Cr17Ni12Mo2(316)(304)
|
彈簧管
|
0Cr17Ni12Mo2(316)
|
外殼
|
0Cr18Ni9
|
四、燃?xì)鈮毫Ρ?span style="font-size: 12px;">使用須知
1.儀表應垂直安裝,并力求與測量點間保持同一水平位置,否則須相應地計入液位差所引起的附加誤差。
2.儀表經常使用的壓力應為其分度上限的2/3為宜。
3.儀表定期維修時如確需開啟表蓋著,宜借助專用工具進行。
4.當充液儀表安裝完成后取下原有護塞,安裝上可調試護塞(已配)并將閥針上的箭頭放置在垂直面上位置。
五、燃?xì)鈮毫Ρ?span style="font-size: 12px;">儀表安裝型式
名稱
|
螺紋接頭及安裝方式
|
|||
直接安裝壓力表
|
徑向直接式(I)
|
軸向偏心直接式(II)
|
軸向同心直接式(III)
|
|
嵌裝(盤裝)壓力表
|
軸向偏心嵌裝式(IV)
|
軸向同心嵌裝式(V)
|
||
凸裝(墻裝)壓力表
|
徑向凸裝式(VI)
|
軸向同心凸裝式(VII)
|
儀表按螺紋接頭及安裝方式分為:直接安裝壓力表、嵌裝(盤裝)壓力表、凸裝(墻裝)壓力表(見表1及圖2~圖8)
*嵌裝(盤裝)壓力表及凸裝(墻裝)壓力表安裝尺寸應符合圖7和表2的規定
表2
外殼公稱
直徑D
|
裝配螺栓中心圓
直徑do
|
外殼螺栓孔
直徑d1
|
100 | 116 | 4.8 |
150 | 165 | 5.8 |
D
|
H
|
接頭尺寸
|
||
d
|
L
|
d1
|
||
100
|
100
|
M20×1.5
|
20
|
6
|
150
|
125
|
