論拆除雷諾式調壓器壓力自動記錄儀的必要性和注意事項
發布時間:2019-06-25 發布作者:
摘要:隨著雷諾式調壓器的改造,原有的壓力自動記錄儀的功能已經被預警系統所替代。針對輸配運行管理的隱患排查和辨識,認為拆除壓力記錄儀可以減少泄漏點的安全風險,排除安全隱患;并進一步探討了拆除后接口的處理及相應的管理等要求。
人工煤氣運行時期廣泛采用的雷諾式調壓器和目前使用的箱式調壓器比較,結構略為復雜,占地面積較大,但是作為間接式調壓器,其調節壓力的性能較好,可繼續用于區域調壓及大用戶專用調壓。

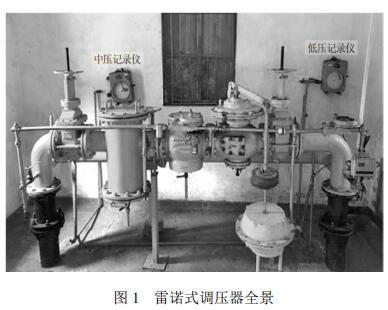

機械式壓力自動記錄儀在上世紀 60 到 70 年代廣泛使用在雷諾式調壓器上,用于測量調壓器進出口壓力,如圖 1 所示,即在壓力記錄紙上繪出調壓器某個時間段的壓力曲線,以便監視和測量調壓器的工作狀況。
隨著監視測量新技術的發展,新型的遠程監視測量系統——在線實時觀測壓力情況的預警系統逐步取代了擁有悠久歷史的機械式自動記錄儀。為確保預警系統使用的穩定性和壓力數據的準確性,在預警系統安裝完 1 年的時間內,壓力自動記錄儀也同時使用。只有通過兩者的在線壓力數據比對,確認了預警系統運行穩定和壓力數據準確,可停止壓力自動記錄儀的壓力記錄紙更換工作。例如從2009 年至 2013 年,虹口站的 186 臺雷諾式調壓器完成了預警系統的安裝,至 2014 年 6 月,所有的壓力自動記錄儀都完成了它們的歷史使命。
1 拆除的必要性
雷諾式調壓器配置 1 臺中壓壓力記錄儀和 1 臺低壓壓力記錄儀。雖然壓力記錄儀的功能已經消失,使用的意義已不存在,但是壓力記錄儀本體仍然和調壓器連接在一起。通過日常開展的隱患排查和辨識,發現壓力記錄儀的狀態存在一定安全的隱患和風險。

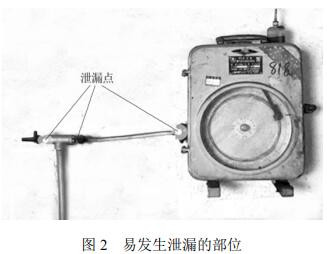

(1)調壓器測壓口和壓力記錄儀之間是用鍍鋅鋼管連接的,測壓管長度合計超過 6 m,管件和接口合計超過 20 處。壓力記錄儀和測壓口連接管道之間的連接方式目前有 3 種:橡皮軟管連接、銅管連接和專用球閥連接。雖然壓力記錄儀不再使用和校驗,但是在進行調壓器日常工作時,地區組組員從安全角度出發,一直堅持對這些管道、接口、管件和儀表進行泄漏檢查。從實際查到的泄漏情況來看,泄漏點主要集中在壓力記錄儀和管道連接的接口、閥門和彎頭等位置,如圖 2 所示。
以上泄漏點發生泄漏的原因如下:①橡皮軟管因橡皮老化產生泄漏;②閥門位置因為經常操作也容易泄漏;③彎頭位置因為連接管在地面并未進行固定,管道因經常踩碰而晃動使彎頭接口松動導致密封效果變差產生泄漏。
(2)根據公司《NSGB/5-02-07監視和測量裝置管理辦法》規定,壓力記錄儀屬于B類監視和測量裝置,檢定周期為30個月。實際情況中壓力自動記錄儀己經停止了檢定工作,在不使用、不檢定的情況下,壓力記錄儀的功能和壽命也會縮減,不排除很多己經無法使用的可能性。
(3) " 1+1”型雷諾式調壓器是由1路調壓系統和一路旁通組成,其壓力記錄儀安裝在靠近旁通管操作通道一側的墻面上。這一側的操作空間相對狹窄,給操作人員的操作和行走帶來了不便,會碰撞到肢體或者頭部而造成身體傷害;同時,壓力記錄儀和調壓器之間的連接管為貼地明管,也敷設在這一側的維修操作通道上,不僅占用操作空間,也容易引發人身傷害。如果將壓力記錄儀、附帶的測壓管道和管件拆除,不僅為操作人員提供了更方便的操作空間,而且可以消除安全隱患,避免發生意外,一舉兩得。
(4) "2+0”型調壓器是為了保證用戶不間斷穩定供氣,由“卜1”結構改進為兩路均可調壓的形式。進行改造時,考慮到放置調壓器的房屋空間有限,為避免原操作通道更加狹窄,所以將壓力記錄儀的位置換在調壓器主體上,但位置的更換對操作人員的操作并沒有起到實質的改善作用。
綜合以上因素,公司經過多番論證后,一致認為拆除壓力記錄儀不僅可以減少泄漏點的安全風險,排除安全隱患,同時可以改善和緩解工作場所的局促感,為操作人員創造更舒適的操作空間,所以拆除工作很有必要。
2、現場拆除實例
2018年3月中旬,虹口站選擇了水電路1381弄、調壓器編號為809的“1+1”型雷諾式調壓器進行了拆除。該調壓器為民用調壓器,進口壓力為50 kPa左右,出口壓力為2 kPa。進口選用量程為0-0.6 M Pa的
膜盒壓力表,低壓選用量程為0-4 kPa的膜盒壓力表。

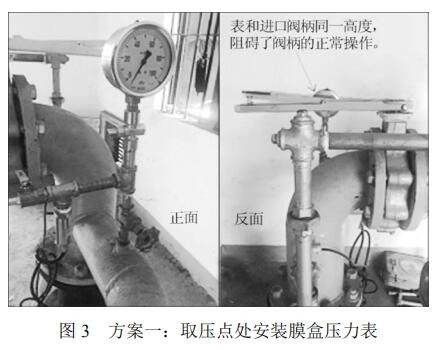

拆除完畢后,將拆除儀表和部件暫時堆放在調壓室的一角,接下來對調壓器原連接壓力記錄儀的取壓接口進行后續處理。操作人員希望在該取壓接口處安裝量程匹配的膜盒壓力表,以便在工作中快速讀取調壓器進出口壓力的數據,同時考慮到配合類工作中若現場無測量工具,可以通過現場的膜盒壓力表,快速判斷壓力是否達到停氣要求的零位。在現場進行了膜盒壓力表安裝的兩個方案的試驗和比較:(1)方案一:在原壓力記錄儀和預警系統共用的取壓點處安裝相應的膜盒壓力表,如圖3所示。在實際操作中發現表的位置影響了進口閥柄的操作。

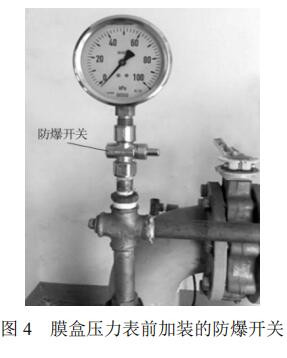

(2)方案二:原取壓點處安裝三通管件,一端接壓力預警系統壓力變送器的信號管,一端接R15口徑的直管閥門,用作調壓器測壓口。另外在調壓器輔助系統立管進口和出口四通接口處分別安裝膜盒壓力表;同時考慮膜盒壓力表的不當操作會導致其被壓力沖擊損壞的情況,需要在膜盒壓力表前加裝防爆開關,如圖4所示。這樣既可便捷讀取壓力數據,又保證了儀表的安全耐用,同時又不失美觀。

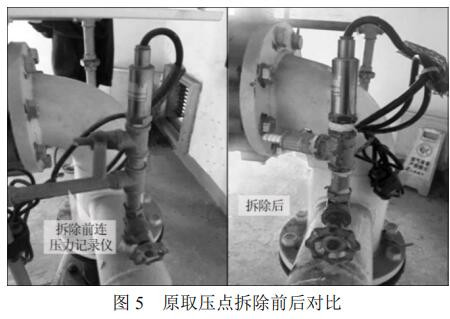

圖5為原取壓點拆除前后的對比,壓力記錄儀和位置接口的拆除現場問題都得到了很好的解決。
3拆除后續注意事項
雷諾式調壓器壓力記錄儀的拆除不僅是簡單的裝置拆除,還需要全面考慮拆除后可能產生的后續問題。
(1)拆除后壓力記錄儀和管道管件的處置回收問題。按照公司規章制度中《NSGB5-02-07監視和測量裝置管理辦法》第六條工作程序第5點,監視和測量裝置偏離校驗狀態的處理的要求,在進行報廢時,報廢的流程和具體實施需要上級部門的支持與指導,同時壓力記錄儀的工作己經停止,與壓力記錄儀工作有關的規章制度需要修訂變更。
(2)拆除壓力記錄儀后,《監視和測量裝置總臺帳》內容應相應更改,保持臺帳和實物的一致。
(3)在是否所有運行的雷諾式調壓器都需要安裝膜盒壓力表的問題上存在兩種觀點:一種是從操作人員的角度出發,認為有必要安裝,配合停氣時可以快速判別中壓壓力是否到達零位;另一種是從管理人員的角度出發,認為應綜合考慮經濟性、合理性、安裝的投入成本和后期的檢定成本。建議根據用戶用量、該區域施工配合頻次、調壓器供氣類型等多種因素綜合分析考慮,選擇性地安裝膜盒壓力表。
4結語
拆除壓力自動記錄儀是既能消除安全隱患,保證設備安全運行,又能保障操作人員避免人身傷害的一項安全措施,值得分析利弊,總結經驗,并聽取相關的意見和建議。同時為了順利開展和實施此項工作,需要在上級部門的指導和支持下,群策群力、共同研究、共同探討,形成一套行之有效的實施方案,推動建立相關管理標準,切實地提高輸配運行的管理水平。
