雷達流量站在線監測系統的設計與實現
發布時間:2019-06-24 發布作者:
摘 要:隨著水利部門對河流、渠道水文監測的要求不斷提高,流量在線監測已經成為急需解決的問題,因此設計了一種基于 RG30 雷達流速儀的流量在線監測系統。可以利用太陽能電池和市電作為供電電源,通過遙終端定時采集流速、水位數據并根據流量模型計算流量數據,然后將流速、水位、流量數據通過無線傳輸模塊上傳至監控中心數據庫,通過軟件平臺顯示數據。在象山縣隔溪張水庫渠道進行安裝,試驗表明系統運行穩定,數據測量準確。
1 問題的提出
近幾年,國家對中小河流、渠道的水文監測需求不斷提高,很多中小河流開始逐步建立水情測報系統。然而由于中小河流水文站分布廣、地域?qū)、站點多,特別是山溪性河流匯流速度快,洪水陡漲陡落等特點[1] ,以及很多河流、渠道存在間歇性斷流的情況,而現有的傳統水文測驗方式已很難滿足水文自動化、信息化等的要求。隨著社會經濟的發展,各類水文自動測報系統已經在不同地域和環境中得到應用,傳感器設備也由早期的簡單、單一型發展為數字、智能型[2] 。雷達流速儀和
雷達水位計就是近幾年從國外引進的水文測量設備。雷達類測量設備技術成熟,安裝方便,測量精度高,采用非接觸式的測量方法不受環境、地理的限制,因此被許多的水情自動測報系統所采用[3 - 4] 。本文根據流量測量和信息化系統基本原理,設計了一套適用于中小河流、渠道等在線流量監測的雷達流量站系統。
2 系統設計
2.1 總體設計

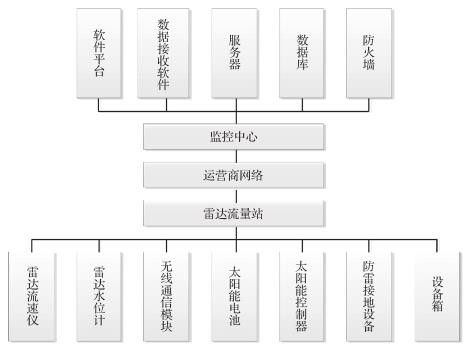

雷達流量站在線監測系統主要由監控中心、雷達流量站、傳輸網絡等組成。其中軟件平臺和數據接收軟件安裝在監控中心服務器中,所有數據被接收軟件接收后保存在數據庫中,為了保證數據安全加裝了防火墻;雷達流量站安裝于河流、渠道現場,主要包括雷達流速儀、雷達水位計和遙測終端等設備,遙測終端采集到流速、水位數據后通過運營商網絡傳輸至監控中心;采用運營商網絡作為傳輸網絡可以保證數據傳輸?shù)姆定性和安全性,使用方便、費用低[5 - 6] 。流量在線監測系統總體結構見圖 1。
2.2 雷達流量站

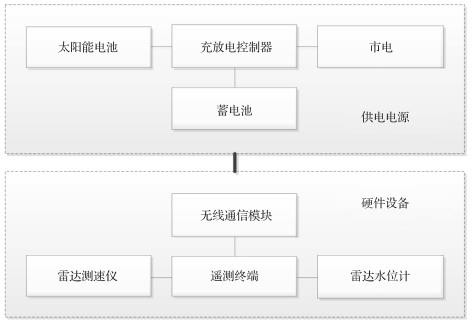

雷達流量站由供電電源和儀器設備 2 部分組成,雷達流量站結構見圖 2。系統支持太陽能電池和市電作為供電電源,在無市電的野外環境中采用單一的太陽能電池供電,在有市電的場所采用市電與蓄電池配合供電,可以有效防止臨時斷電時系統無電的情況,保證系統穩定運行。儀器設備主要包括遙測終端、雷達流速儀、雷達水位計和無線通信模塊等,遙測終端通過RS485轉換模塊與雷達流速儀、雷達水位計相連,采集到的各項數據通過 GPRS/CDMA 無線通信模塊實時傳輸至監控中心服務器中。
3 硬件選型
3.1 遙測終端

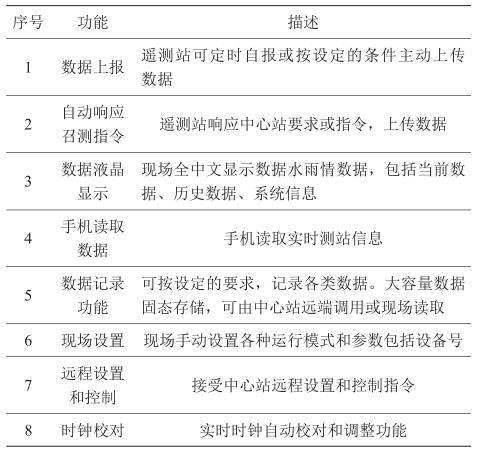

遙測終端采用浙江省水文局開發的語潤 YR - 3000 型設備,該設備不僅能將數據自動上報至省水文局?jǐn)?shù)據平臺,還配備了液晶顯示模塊,可以在雷達流量站現場實時查詢流速和水位數據。語潤 YR - 3000 主要功能見表 1。
3.2 雷達流速儀

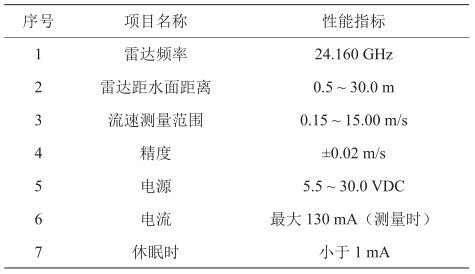

雷達測速儀選用 Sommer RG 30 非接觸雷達流量監測遙測系統產品。非接觸式雷達測流系統具有土建簡單,測量范圍廣,便于隨時維護,少受水毀影響,不受污水腐蝕,不受泥沙影響等特點,能保障設備穩定、安全運行。RG - 30 具體性能指標見表 2。雷達流速儀 RG30 的精度為1.0%,比一般的旋槳式流速儀的精度高(例如 MT - D 旋槳式流速儀精度為 1.5%),完全可以滿足實際渠道流量測量的需求。
3.3 雷達水位計

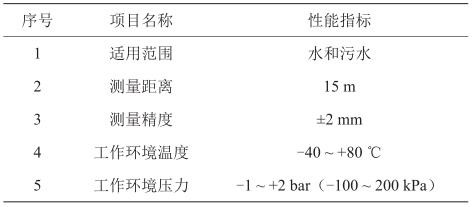

雷達水位計采用德國進口的型號為 VEGAPULS WL61 設備,是測量水和污水物位的理想設備,特別適合用于水處理過程、泵站、以及溢出池、開放式水槽的流量測量和監控。VEGAPULS WL61 經濟實用、安裝簡單靈活,采用防水外殼,永久免維護。VEGAPULS WL61 主要性能見表 3。
4 現場測試

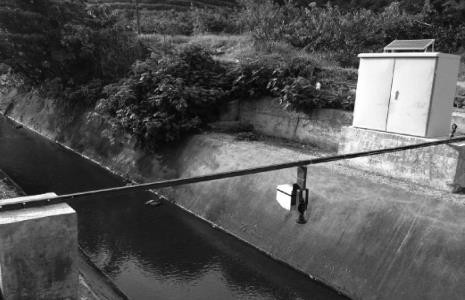

雷達流量站在線監測系統設計完成后,在象山縣隔溪張水庫下游渠道選取合適的斷面位置進行安裝試驗,雷達流量站實物見圖 3。由于測試渠道寬度較小,因此采用橫跨式支架安裝雷達流速儀和雷達水位計,以保證設備穩定、安全。遙測終端、充放電控制器和蓄電池等設備安裝于落地柜中。雷達流量站設備安裝過程中應注意渠道兩邊的混凝土基礎必須保持水平,安裝雷達流量計時保持發射面處于上游方向,并與水面成 45°,安裝雷達水位計時保持發射面與水面平行,雷達探頭距離水面距離范圍可達 0.5 m 到 30.0 m。
該雷達流量站點處于野外,因此采用單一太陽能電池供電,太陽能電池板安裝角度約為 30° 左右,固定于落地柜頂板上方,以保證接收充足的太陽光照。系統運行于低功耗模式,每隔 5 min 采集 1 次流速、水位數據,并通過GPRS 無線網絡實時上報至監控中心保存、處理,數據采集傳輸完成后立即進入休眠模式。
數據上傳后保存在浙江省水文局?jǐn)?shù)據平臺中,通過客戶端軟件讀取數據并計算獲得流量數據,顯示軟件采用Excel 進行編程,安裝于監控中心服務器上,軟件界面結構簡單、操作方便,具有實時數據、累計數據、流量曲線查看功能。系統根據遙測終端上傳的水位、流速數據和渠道實際斷面參數計算得到流量數據,軟件界面中顯示為每5 min 的流量數據。其中數據查詢菜單中可以查看歷史數據,并支持導出功能。
使用水位 — 流速法測量明渠的流量時,按照明渠斷面流速分布的經驗公式,需先將測流斷面進行 n 等分,計算出各個分區的流量值,并對它們進行求和,即可得出該明渠斷面的總流量值。本試驗渠道為標準梯形渠道,根據明渠均勻流的流量進行計算,具體公式為:流量(Q)= 平均流速×渠道截面積(A) (1)根據流速計算的流量數據與根據水位數據計算的流量數據非常接近,驗證該雷達流量站系統的準確性,而且測算結果能夠滿足業主的精度需求。
5 結 語
雷達流量站系統在象山縣隔溪張水庫下游渠道安裝后,實現水庫對渠道水位和流量的實時、在線監控,數據經過專業率定,準確度高,可以為水庫管理人員的決策提供數據支撐。雷達流量站安裝方便,基本免維護,可以有效解決水利工程經常處于野外山區,而且面臨間斷性供水、岸邊不易建井且地勢復雜等情況,具有良好的推廣價值。
