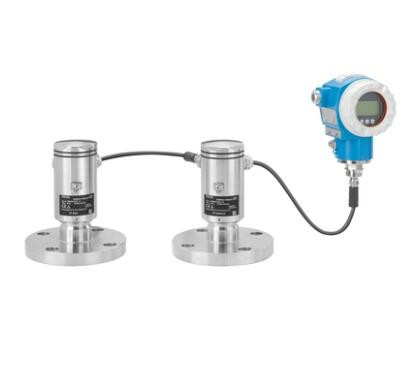

電子式差壓測量系統由兩臺金屬傳感器、一臺變送器組成。

橫河E+H Deltabar FMD72電子差壓變送器用于測量壓力容器或蒸餾塔/蒸發器中液體的壓力、液位、體積或質量。高壓側傳感器（HP）測量液體靜壓，低壓側傳感器（LP）測量頂部壓力，變送器根據傳感器輸入值計算液位。電子遠傳差壓液位測量系統消除了傳統差壓測量遇到的難題。

橫河E+H Deltabar FMD72電子式遠傳差壓變送器的優勢

橫河E+H Deltabar FMD72電子式遠傳差壓計消除了環境溫度變化導致的測量值漂移

橫河E+H Deltabar FMD72電子式差壓變送器消除了取壓管內的凝結或蒸發以及堵塞等狀況

橫河E+H Deltabar FMD72電子式遠傳差壓變送器消除了冬季取壓管供熱防凍（安裝、保溫）的高昂成本

橫河E+H Deltabar FMD72電子差壓變送器消除了傳統系統管道、接頭容易發生泄漏等狀況

多變量液位測量： 同一個系統提供基于HART通信的差壓、頂部壓力及溫度測量

基于HART通信的診斷功能提示系統整體運行狀態

直觀的菜單驅動式安裝

橫河E+H Deltabar FMD72電子遠傳差壓變送器應用領域

用于壓力罐和蒸餾塔/蒸發器內差壓、液位、體積和質量測量

過程連接：螺紋、法蘭和衛生型連接

過程溫度： -40...+125°C (-40... +257°F), 可選250°C (480°F)

測量范圍： 400mbar... +40bar (6 ... 600psi)

精度：傳感器可達 ±0.05%, 系統可達 ±0.07%

國際防爆認證，衛生型認證

特征和規格

連續液位測量

壓力

測量原理

差壓

橫河E+H Deltabar FMD72電子差壓變送器特點/應用

電子差壓變送器，帶金屬傳感器，用于液位、體積流量或質量流量測量。

電源/通信

4...20 mA HART

測量精度

每個傳感器的0.075%，

“鉑金型”為每個傳感器的0.05%

長期穩定性

每個傳感器的0.05 % URL /年

環境溫度

–40...+80°C

(–40... +176°F)

過程溫度

–40...+125°C

(–40 ... +257°F)

過程壓力（絕壓）/較大過壓限定值

160 bar (2400 psi)

壓力測量范圍

400 mbar...10 bar

(6...150 psi)

主要接液部件

316L、Alloy C合金

過程連接

螺紋

法蘭（DIN、ASME、JIS）

衛生型過程連接

DIN11851

DIN11864-1

Tri-Clamp

DRD

Varivent

通信

4...20 mA HART

證書和認證

ATEX、FM、CSA、CSA C/US、IEC Ex、NEPSI、INMETRO

設計認證

NACE MR0175

EN10204-3.1

衛生型認證

FDA

選項

四行數字顯示

不銹鋼外殼或鋁外殼

橫河E+H Deltabar FMD72電子式遠傳差壓變送器應用限制

使用Applicator進行電子差壓選型和計算
