酒精流量計的安裝

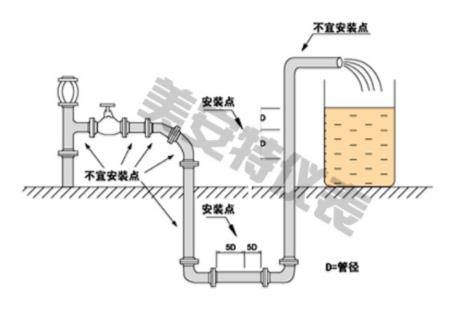

傳感器應安裝在便于維修,管道無振動、無強電磁干擾與熱輻射影響的場所。渦輪流量計的典型安裝管路系統如圖所示。圖中各部分的配置可視被測對象情況而定,并不一定全部都需要。渦輪流量計對管道內流速分布畸變及旋轉流是敏感的,進入傳感器應為充分發展管流,因此要根據傳感器上游側阻流件類型配備必要的直管段或流動調整器,如表所示。若上游側阻流件情況不明確,一般推薦上游直管段長度不小于20D,下游直管段長度不小于5D,如安裝空間不能滿足上述要求,可在阻流件與傳感器之間安裝流動調整器。傳感器安裝在室外時,應有避直射陽光和防雨淋的措施。
酒精流量計連接管道的安裝要求

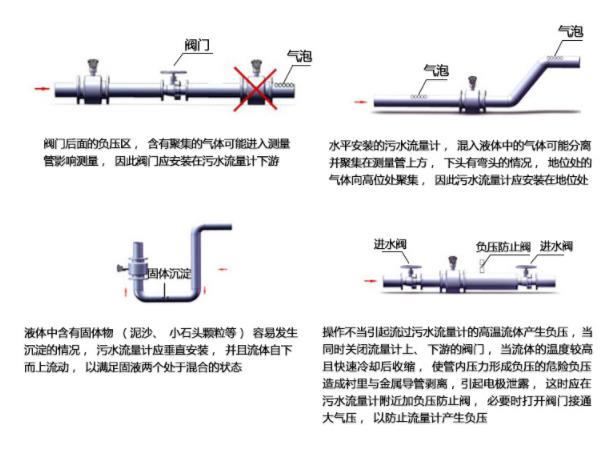

水平安裝的傳感器要求管道不應有目測可覺察的傾斜(一般在5°以內),垂直安裝的傳感器管道垂直度偏差亦應小于5°,垂直安裝時流體方向必須向上。需連續運行不能停流的場所,應裝旁通管和可靠的截止閥(見圖),測量時要確保旁通管無泄漏。在新鋪設管道裝傳感器的位置先介入一段短管代替?zhèn)鞲衅鳎?ldquo;掃線”工作完畢確認管道內清掃干凈后,再正式接入傳感器。由于忽視此項工作,掃線損壞傳感器屢見不鮮。若流體含雜質,則應在傳感器上游側裝過濾器,對于不能停流的,應并聯安裝兩套過濾器輪流清除雜質,或選用自動清洗型過濾器。若被測液體含有氣體,則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。若傳感器安裝位置處于管線的低點,為防止流體中雜質深沉滯留,應在其后的管線裝排放閥,定期排放沉淀雜質。流量調節閥應裝在傳感器下游,上游側的截止閥測量時應全開,且這些閥門都不得產生振動和向外泄漏。對于可能產生逆向流的流程應加止回閥以防止流體反向流動。傳感器應與管道同心,密封墊圈不得凸入管路。液體傳感器不應裝在水平管線的*點,以免管線內聚焦的氣體(如停流時混入空氣)停留在傳感器處,不易排出而影響測量。傳感器前后管道應支撐牢靠,不產生振動。對易凝結流體要對傳感器及其前后管道采取保溫措施。

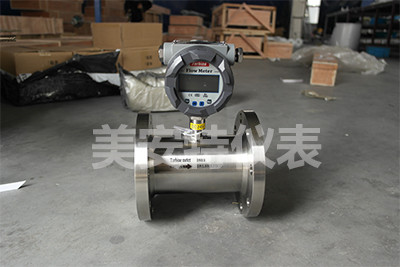

酒精流量計概述:
渦輪流量傳感器由主體,前支撐,渦輪,前置放大器,后支撐,導流器,軸承等組成。
前置放大器內設置有*磁鐵,感應線圈和放大單元,當被測流體經過流量計時,推動渦輪旋轉,渦輪周期性地改變磁路的磁阻值,使通過線圈的磁通量發生周期性變化,從而在線圈內感應出脈動電信號,經放大和處理后傳送至二次儀表,或就地作現場顯示,以實現流量積算。
在測量范圍內,葉輪的轉速與瞬時流量成正比,也即脈沖總量與累計流量成正比。兩者的比值稱為儀表常數以“K”(次/L)表示。由實流標定得到每臺流量計的儀表常數值。將流量計測得的脈沖頻率f和脈沖總數N,分別除以該流量計的儀表常數K,便可求得瞬時流量q(L/s)和累積流量Q(L)。即:
q=?/K(L/s)
Q=N/K(L)
酒精流量計主要技術指標
基本配置
指標性能 |
TBS型 |
TBL型 |
TBT型 |
總量顯示 |
+進制7位,±1個顯示單位 |
|
+進制6位,±1個顯示單位 |
瞬時量顯示 |
+進制5位,±0.1%±1個顯示單位 |
指針指示百分比 |
|
脈沖當量設定范圍 |
1~9999 |
|
1~9999 |
脈沖信號輸出 |
矩形波 低電平:≤1V 高電平:供電電壓VDD-2V(負載阻抗3kΩ) |
||
失電數據保護時間 |
5年 |
|
5年 |
環境溫度 |
-10~60℃ |
||
相對濕度 |
≤85% |
||
供電電壓 |
24VDC±10% |
||
耗電功率 |
2.5W |
2W |
2W |
重量 |
約2.5kg |
約2.8kg |
約2.3kg |
酒精流量計特點
1、高精確度,一般為±0.5%R,高精度型可達±0.2%R。
2、重復性好,短期重復性可達0.05%,正是由于具有良好的重復性,如經常校準或在線校準可得較高的精確度,在貿易結算中是優先選用的流量計。
3、適用范圍廣,可以測量水、石油產品(較低粘度)、不腐蝕流量計的化學液體等。
4、輸出脈沖頻率信號,適于總量計量及與計算機連接,無零點漂移,抗干擾能力強。
5、范圍度寬,中大口徑為10:1,小口徑為6:1或5:1。
6、結構緊湊輕巧,安裝維護方便,流通能力大。
7、可選耐磨硬質合金軸和軸承,用于無潤滑性的液體,或含有懸浮物或腐蝕性的液體,提高流量計使用壽命。
8、縮小范圍度,提高測量下限值,也可用于高粘度流通的測量(*配在線效驗裝置)。
9、多種輸出、顯示方式適應不同的客戶需要。
酒精流量計配置
LWGY渦輪流量計可根據用戶的需要來配置顯示器,以實現不同的功能:
1.配TBS型顯示器:現場顯示瞬時流量(5位液晶顯示)和累積總量(7位液晶顯示);
2.配TBT型顯示器:現場顯示累積總量(6位液晶顯示);
3.配TBL型顯示器:現場指針指示百分比瞬時流量。
4.簡易配置:配LWF-T型放大器,僅輸出脈沖信號,隔爆型為LWF-11,適配PLC的為LWF-11/P。
酒精流量計可選的配置
電流輸出 |
電流信號 |
4~20mA標準電流信號(或1-5V用戶特殊訂貨) |
輸出電流基本誤差限 |
0.3%F.S |
|
輸出電流信號反應時間 |
≤0.5s |
|
負載電阻 |
250Ω |
|
恒流性能 |
≤±0.15%/△250Ω |
|
RS485輸出 |
(僅適用于TBS型) |
MODBUS協議 |
防爆 |
防爆等級 |
dIIBT4 |
渦輪流量計分類1.按儀表功能分類,MAT-LWGY系列渦輪流量計可分為2大類,即:渦輪流量傳感器/變送器智能一體化渦輪流量計2.功能說明渦輪流量傳感器/變送器該類渦輪流量產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA);儀表價格低廉,集成度高,體積小巧,特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量產品均分為基本型和防爆型(ExdIIBT6)兩種,外形如圖按照不同的輸出信號,該類產品可分為MAT-LWGY-N型和MAT-LWGY-A型
MAT-LWGY-N型傳感器:12~24VDC供電,三線制脈沖輸出,高電平≥8V,低電平≤0.8V;信號傳輸距離≤1000米;MAT-LWGY-A型變送器:24VDC供電,二線制4-20mA輸出,信號傳輸距離≤1000。智能一體化渦輪流量計采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表,采用雙排液晶現場顯示,具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正,智能補償儀表系數非線性,并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字,帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品,防爆等級為:ExdIIBT6。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為MAT-LWGY-B型和MAT-LWGY-C型MAT-LWGY-B型:供電電源采用3.2V10AH鋰電池(可連續運行4年以上);無信號輸出功能。MAT-LWGY-C型:供電電源采用24VDC外供電,輸出4-20mA標準兩線制電流信號,并可根據不同的現場需要,可增加RS485或HART通訊。
酒精流量計主要技術參數
介質粘度范圍:≤50mPɑ·S
流體溫度范圍:-20~+100℃,高溫型-20~+150℃
環境溫度:-25~55℃
環境濕度:≤80%RH(不結露)
電源電壓:前置放大器24VDC(可拖動PLC)
LWGY/TBS型轉換器24VDC±10%或電池供電
防爆等級:EXdⅡBT4
酒精流量計選型:
型 號 |
說 明 |
|||||||
MAT-LWGY─ |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
公 稱 通 徑 |
4 |
|
|
|
|
|
|
4mm,標準量程0.04~0.25m3/h,寬量程為0.04~0.4m3/h |
6 |
6mm,標準量程0.1~0.6m3/h,寬量輪為0.06~0.6m3/h |
|||||||
10 |
10mm,標準量程0.2~1.2m3/h,寬量程為0.15~1.5m3/h |
|||||||
15 |
15mm,標準量程0.6~6m3/h寬量程為0.4~8m3/h |
|||||||
20 |
20mm,標準量程0.8~8m3/h,寬量程為0.4~8m3/h |
|||||||
25 |
25mm,標準量程1~10m3/h,寬量程為0.5~10m3/h |
|||||||
32 |
32mm,標準量程1.5~15m3/h,寬量程為0.8~15m3/h |
|||||||
40 |
40mm,標準量程2~20m3/h,寬量程為1~20m3/h |
|||||||
50 |
50mm,標準量程4~40m3/h,寬量程為2~40m3/h |
|||||||
65 |
65mm,標準量程7~70m3/h,寬量程為4~70m3/h |
|||||||
80 |
80mm,標準量程10~100m3/h,寬量程為5~100m3/h |
|||||||
100 |
100mm,標準量程20~200m3/h,寬量程為10~200m3/h |
|||||||
125 |
125mm,標準量程25~250m3/h,寬量程為13~250m3/h |
|||||||
150 |
150mm,標準量程30~300m3/h,寬量程為15~300m3/h |
|||||||
200 |
200mm,標準量程80~800m3/h,寬量程為40~800m3/h |
|||||||
類型 |
B |
電池供電現場顯示型 |
||||||
C |
現場顯示/4~20mA 兩線制電流輸出 |
|||||||
C1 |
現場顯示/RS485通訊協議 |
|||||||
C2 |
現場顯示/HART通訊協議 |
|||||||
精度等級 |
05 |
精度0.5級 |
||||||
10 |
精度1.0級 |
|||||||
渦 輪 類 型 |
W |
寬量程渦輪 |
||||||
S |
標準渦輪 |
|||||||
材 質 |
S |
304不銹鋼 |
||||||
L |
316(L)不銹鋼 |
|||||||
防爆 |
E |
防爆型 (防爆等級:ExdⅡBT6) |
||||||
壓力等級 |
N |
常規 (參照表2) |
||||||
H(x) |
高壓 (參照表2) |
注:DN15~DN40常規為螺紋連接,如希望采用法蘭連接,請在“公稱通徑”后加“(FL)”
例如,選用一臺法蘭連接式防爆型渦輪流量計測量水,需要現場顯示并遠傳4-20mA信號,管道為DN40,要求精度0.5級,304不銹鋼材質,儀表耐壓16MPa測量范圍為標準量程,其產品型號應為:LWGY-40(FL)C/05/S/S/E/H16
酒精流量計顯示方式:
(1)遠傳顯示:脈沖輸出、電流輸出(配顯示儀表)
(2)現場顯示:8位LCD顯示累積流量,單位(m3)4位LCD顯示瞬時流量,單位(m3/h)、電池電量、頻率、流速
輸出功能:
(1)脈沖輸出,p-p值由供電電源確定
(2)4~20mA兩線制電流輸出
(3)單位體積脈沖輸出及傳感器原始脈沖輸出
(4)帶有RS485通迅接口
供電電源:
(1)DC5~24V
(2)標準型3V鋰電池安裝于儀表內部可連續使用八年以上
傳輸距離:傳感器至顯示儀距離可達500m
酒精流量計儀表分類:
1.按儀表功能分類,LWG系列渦輪流量計可分為2大類,即:
渦輪流量傳感器/變送器
智能一體化渦輪流量計
2.功能說明
渦輪流量傳感器/變送器
該類渦輪流量計產品本身不具備現場顯示功能,僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號(4-20mA);儀表價格低廉,集成度高,體積小巧,特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。
該類渦輪流量計產品均分為基本型和防爆型(ExdIIBT6)兩種
