發布時間:2019-06-03 發布作者:

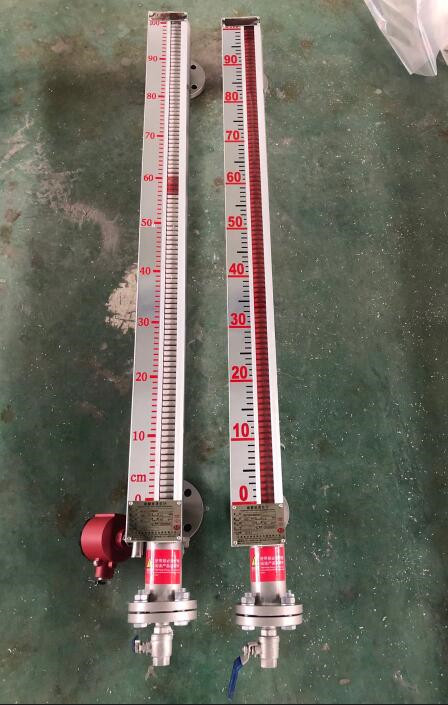

側裝遠傳磁翻板液位計提供清晰、高清晰度的液位指示。側裝遠傳磁翻板液位計主要是作為玻璃液位計的替代品而設計的。FILPRO在頂部底部、頂部和側面安裝有磁翻板液位計,有兩種類型的指示器系統,即膠囊式和雙色輥式。磁液位指示器由浮子室、浮子和指示器系統三大部分組成。磁液位指示器根據磁場耦合原理工作,提供流體液位信息。浮子室通常由非磁性管道構成,其工藝連接與容器連接相匹配。浮子的大小和重量由工藝液、壓力、溫度和工藝液的比重決定。浮子含有磁體,可提供360度磁場。
側裝遠傳磁翻板液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的*磁鋼通過磁耦合傳遞到現場指示器,驅動紅白翻柱轉180°,當液位上升時,翻柱由白色轉為紅色,當液位下降時翻柱由紅色轉為白色,指示器的紅、白界位處為容器內介質液位的實際高度,從而實現液位的指示。
通用型磁浮子液位計適合容器內液體的液位、界位的測量,除現場指示,還可配遠傳變送器、報警(控制)開關,指示功能齊全。指示新穎,讀數直觀、醒目,觀察指示器的方向可根據用戶需要改變角度。測量范圍大,不受儲槽高度限制,指示機構與被測介質完全隔離,因而密封性好,可靠性高,使用安全。結構簡單,安裝方便,維護費用低。
側裝遠傳磁翻板液位計產品特點
MAT-UHZ/C系列磁翻柱液位計的接液零部件材料采用321、316、316L、304、321襯PTFE(聚四氟乙烯)、PVC、PP等材料,運行穩定、可靠本產品符合HG/T2742-95,法蘭執行HG/20592-97標準。

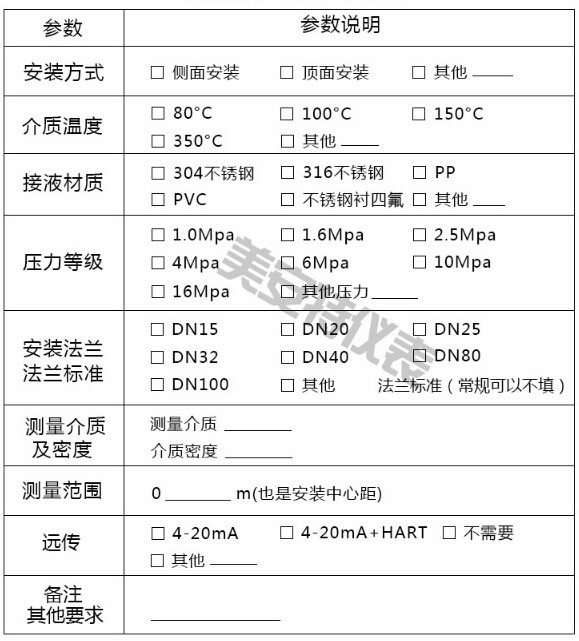

側裝遠傳磁翻板液位計定做選型表
側裝遠傳磁翻板液位計產品優勢
1.設計簡單、緊湊、堅固可靠、壽命長、免維護,能長年在戶外安裝使用;
2.測量管與液位顯示部分、液位發送器、報警開關在耐壓、耐氣上是完全隔離的;
3.工作壓力范圍寬,耐壓≤16MPa;
4.工作溫度范圍寬,普通型≤350℃、遠傳型≤80℃、防腐型≤120℃
5.廣泛用于強腐蝕性、易燃、易爆、有毒等液位測量;
6.各型號均可選配一個或數個保持ON/OFF報警開關,實現高低液位自動報警;
7.各型號均可選配4-20mA液位傳感器,實現遠距離集中測量與控制。
側裝遠傳磁翻板液位計應用領域
MAT-UHZ/C系列磁翻柱液位計能廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油品、液化氣、液氨、強酸堿液、發電廠鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器以及其他壓力容器內與 321 、304、321+內襯(F46、F4、PTFE)、316、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。有多種安裝形式供用戶選擇,以適應不同場合、環境的要求。本安和隔爆二種形式的防爆類型可滿足不同使用場合的要求。
側裝遠傳磁翻板液位計用途與適用范圍:
類型 型號 使用范圍及用途
普通型 MAT-UHZ P 一種就地顯示儀表,廣泛應用于石油、化工、電力、輕工、環保。對開口承壓容器中的液位進行連續顯示。
防腐性 MAT-UHZ F 適用于具有腐蝕性、毒性的液位測量指示。
伴熱型 MAT-UHZ R 適用于測量粘度比較大、易結晶的液體介質(需要有伴熱裝置)。
高溫型 MAT-UHZ T 適用于容器壓力小于10Mpa、溫度在-200~450℃之間的液體介質的液位測量。
高壓型 MAT-UHZ Y 適用于溫度200℃以下、過程壓力高于10Mpa(20Mpa以下)的密封容器
高溫高壓型 MAT-UHZ H 適用于溫度高于200℃、過程壓力高于10Mpa(20Mpa以下)的密封容器
防爆型 MAT-UHZ B 適用于在易燃易爆場合
頂裝型 MAT-UHZ D 適用于各種地下流動介質儲罐,可在地面上顯示液位。不適合強烈振動和強磁的工作場合
側裝遠傳磁翻板液位計特殊要求
為滿足不同場合和環境的需要可附加如下選項:
1.各型號均可選配無源自保持ON/OFF報警開關,實現高低液位自動控制或報警;
2.各型號均可選配4-20mA液位傳感器,實現遠距離集中測量與控制。
3.液位計底部排污閥,方便使用中排污。
側裝遠傳磁翻板液位計結構及工作原理
1、基本型
根據浮力原理,浮子在測量管內隨液位的升降而上、下移動,浮子內的*磁鋼通過耦合作用,驅動紅、白色翻柱翻轉180°,液位上升時翻柱由白色轉為紅色,下降時由紅色轉為白色,從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器,通過浮子上下移動,經磁耦合作用使導桿內測量元件依次動作,獲得電阻信號變化,轉換成0~10mA或4~20mA的標準信號輸出,與顯示儀表或計算機連接,達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器,控制器內帶有自保持作用的舌簧開關,利用磁性浮子隨液位移動使簧片開關動作時,實現報警或限位控制。
側裝遠傳磁翻板液位計系統構成及接線
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成,舌簧開關和轉換器分別安裝于現場和控制室,由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆,上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成,可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。
b 帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體,*表面溫度組別T4(135℃)。
c 使用注意事項
①變送器外殼設有外接地,用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜,芯線截面積>0.5m,電纜允許分布電容為0.8μF。
側裝遠傳磁翻板液位計安裝方式
