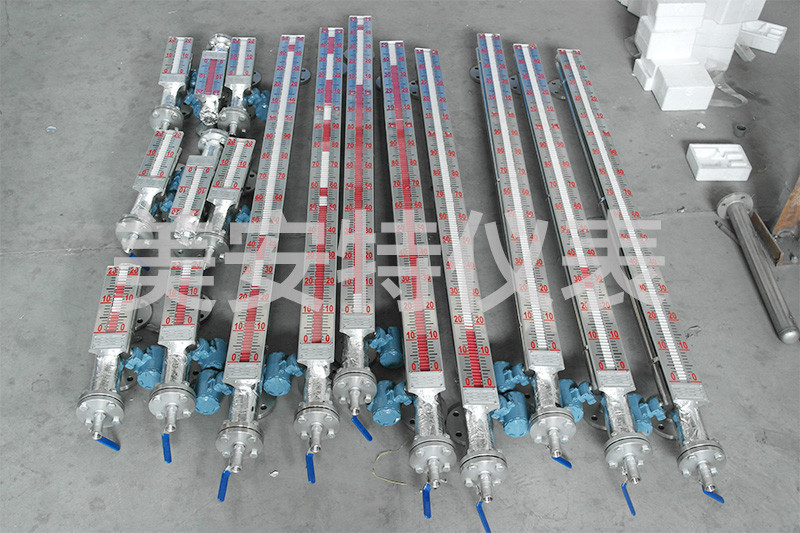

美安特儀表專業生產翻板磁力式液位計,結構簡單、堅固牢靠、無需專門維護,既能現場顯示,又能遠距離傳送液位信號,十年儀表生產經驗品質保障翻板磁力式液位計口碑廠家,美安特匯聚專業的潤滑油箱液位計生產研發團隊,實現報警和自動控制,可將液位的變化轉換成電流信號,使用極限開關來實現上下限的控制,每款翻板磁力式液位計都是精益求精,只為給您較較好的產品與服務,買翻板磁力式液位計就找美安特。翻板磁力式液位計大量購買就找美安特,翻板磁力式液位計詢價聚找美安特,液位計應用選型還找美安特。美安特致力于打造中國較專業的翻板磁力式液位計生產廠家。帶精密磁鋼校正器,現場隨意校調技術參數,適用范圍廣,安裝形式多樣,適合任何介質的液位、界面的測量。專業定制、可貼牌、廠家直銷、終生維護。
翻板磁力式液位計概述:
翻板磁力式液位計是本廠引進、吸收國外同類產品,并加以吸收、消化、提高,按原化學工業部頒布的磁性液位計標準HG/T21584-95研制生產的產品?捎糜诟鞣N塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、記泄露和適應高、高溫、腐蝕性條件下的液位測量,具有可靠的安全性,它彌補了玻璃板(管)液位指示下清晰、易破碎的不足、不受高、低溫度劇變的影響,不需多組液位的組合。全過程測量無盲區,顯示醒目,讀數直觀,且測量范圍大。特別是現場指示部分,由于不與液體介質直接接觸,所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質,更顯其優越性。因此,它傳統的玻璃管,板式液位計具有更高的可靠性、安全性、先進性、實用性。
翻板磁力式液位計特點
適合容器內液體介質的液位、界位的測量。除現場指示,還可配遠傳變送器、報警開關、控制開關,檢測功能齊全。指示新穎,讀數直觀、醒目,觀察指示器的方向可根據用戶需要改變角度。測量范圍大,不受貯槽高度限制。指示機構與被測介質安全隔離,因而密封性好,可靠性高,使用安全。結構簡單,安裝方便,維護費用低。耐腐蝕、無需電源、防爆。
翻板磁力式液位計結構原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計主導管中的浮子隨之升降,浮子內的*磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉1800,當液位上升時,翻柱由白色轉為紅色、當液位下降時,翻柱由紅色轉為白色,指示器的紅、白界位處為容器內介質液位的實際高度,從面實現液位的指示。
翻板磁力式液位計主要技術參數
基本型
測量范圍(即安裝法蘭中心距)
500、800、1600、1400、1700、2500、4000、6000、1000;
現場指示精度: ±mm
工作溫度: -196℃~200℃
介質密度差: ≥0.15g/cm3(測量界位)
介質密度: ≥0.45g/cm3(測量界位)
介質穩波: ≤1st(10-4m2/s)

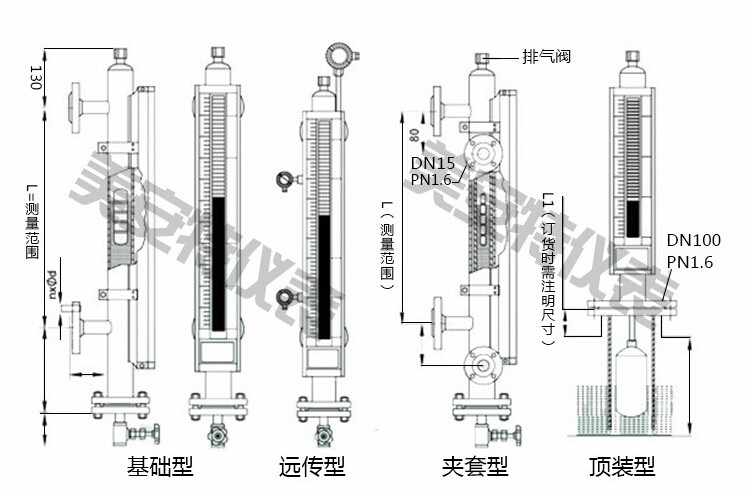

翻板磁力式液位計具體分類:
1、 MAT-UHZ-1D、MAT-UHZ-3D/B插入型磁浮子液位計:該液位計適用于地下槽、池的液位測量和控制
2、 MAT-UHZ-1W、MAT-UHZ-3W/B保溫型磁浮子液位計:該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑?梢员3种黧w內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑,以保證液位的穩定。使儀表正確指示出被測液位。
3、 MAT-UHZ-1S、MAT-UHZ-3S/B防霜型磁浮子液位計:是我廠專為解決低溫液體液位計外結冰而設計的專利產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。
4、 MAT-UHZ-1J、MAT-UHZ-3J/B耐強腐蝕型磁浮子液位計:該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。
5、 UHZ-1型除就地顯示液位外,還可配用我廠生產的XQ型發訊器。它可安裝在UHZ-1型液位計主體外側相應于上、下限液位報警的位置上,當主體內磁浮子隨液位升降而上下運動到報警設定點時,浮子內的磁鋼將使發訊器內干簧管的觸點閉合或斷開。由于發訊器采用磁路記憶的原理。故輸出的接點信號具有自保持功能,因而不怕停電。復電后。發訊器觸點的工作狀態仍能如實地反映被測介質液位的真實情況,這對確保工藝生產過程的安全運行起著非常重要的作用。配套使用我廠生產的MAT-XMTA系列報警控制儀可實現對液位的位式自動控制。
翻板磁力式液位計主要技術指標
●測量范圍:500~8000mm (其中側裝式:300~15000mm,頂(底)裝式:300~5000mm)
●精 確 度:±10mm ±200mm(高溫型)
●工作壓力:≤2.5MPa(普通型)
≤10.0MPa(高壓型)
≤32.0MPa(超高壓型)
≤2.5MPa(防腐型)
●介質密度:0.45~2g/cm3
●介質密度差:≥0.15g/cm3(測量界位)
●介質溫度:-80℃~+450℃
●介質粘度:≤0.4Pa.s,對于粘度大的介質或溫度低時易結晶的介質,可根據用戶要求選用加熱夾套式液位計。
●環境振動:頻率≤25HZ,振幅≤0.5mm
●接口法蘭:采用化工部1997年*頒發的HG20592~20635-97法蘭標準。
如用戶需采用其他標準(如GB、ANSI、DIN等標準)可根據用戶需要設計。
翻板磁力式液位計選型如下:
MAT-UHZ-59/C | 系列側裝式磁翻柱液位計 | ||||||||||||||||||
無標記為普通型(連接法蘭DN20 PN1.0~2.5) | 系列 型號 |
||||||||||||||||||
F | 防腐型(連接法蘭DN20 PN1.0) | ||||||||||||||||||
E | 防腐特殊型304內襯PP、PVC、PTFE(連接法蘭DN20 PN1.0) | ||||||||||||||||||
J | 夾套型(連接法蘭DN20 PN1.6 ~2.5) | ||||||||||||||||||
G | 高壓型(連接法蘭DN20 PN4.0) | ||||||||||||||||||
O | 液位計底部用盲板法蘭、不配排污閥 | 主體 材質 |
|||||||||||||||||
L | 液位計底部配排污閥 | ||||||||||||||||||
1 | 304(連接法蘭和排污閥為碳鋼) | ||||||||||||||||||
2 | 全304(連接法蘭、主導管、排污閥均為不銹鋼) | ||||||||||||||||||
3 | 316 | ||||||||||||||||||
4 | 316L | ||||||||||||||||||
5 | PVC(外層玻璃鋼) | 僅適用于 防腐型 |
|||||||||||||||||
6 | PP(外層玻璃鋼) | ||||||||||||||||||
7 | PTFE(外層玻璃鋼) | ||||||||||||||||||
G | 平焊法蘭 | 法蘭 連接 形式 |
|||||||||||||||||
Y | 凸面法蘭 | ||||||||||||||||||
T | 活套法蘭 | ||||||||||||||||||
O | 無輔助裝置遠傳儀表 | 遠傳 儀表 |
|||||||||||||||||
LR | 配電阻型遠傳液位變送器 | ||||||||||||||||||
LB | 配電流型遠傳液位變送器、二線制、4~20mADC | ||||||||||||||||||
*LK | 配液位控制器 | ||||||||||||||||||
RPT | 配靜壓式液位變送器組件 | ||||||||||||||||||
O | 無接線盒(無輔助裝置遠傳儀表) | 接線盒形式 | |||||||||||||||||
S | 普通防水型 | ||||||||||||||||||
D | 隔爆型Exd II BT4-6 | ||||||||||||||||||
I | 本質安全型Exia II CT4-6 | ||||||||||||||||||
- | □ | 測量范圍(mm | |||||||||||||||||
- |
D | 開口常壓容器 | 工作 壓力 |
||||||||||||||||
□ | 工作壓力(MPa) | ||||||||||||||||||
- | □ | 介質密度(g/cm3) |
翻板磁力式液位計安裝說明
1、法蘭連接孔分布需正方形
2、放置浮子時,浮子重端(磁性端)向上。
3、中心距超過4米,需增加法蘭或耳攀加固。
