美安特儀表專業生產uhz磁翻板液位計,結構簡單、堅固牢靠、無需專門維護,既能現場顯示,又能遠距離傳送液位信號,十年儀表生產經驗品質保障uhz磁翻板液位計口碑廠家,美安特匯聚專業的uhz磁翻板液位計生產研發團隊,實現報警和自動控制,可將液位的變化轉換成電流信號,使用極限開關來實現上下限的控制,每款uhz磁翻板液位計都是精益求精,只為給您較較好的產品與服務,買uhz磁翻板液位計就找美安特。uhz磁翻板液位計大量購買就找美安特,uhz磁翻板液位計詢價聚找美安特,液位計應用選型還找美安特。美安特致力于打造中國較專業的uhz磁翻板液位計生產廠家。帶精密磁鋼校正器,現場隨意校調技術參數,適用范圍廣,安裝形式多樣,適合任何介質的液位、界面的測量。專業定制、可貼牌、廠家直銷、終生維護。

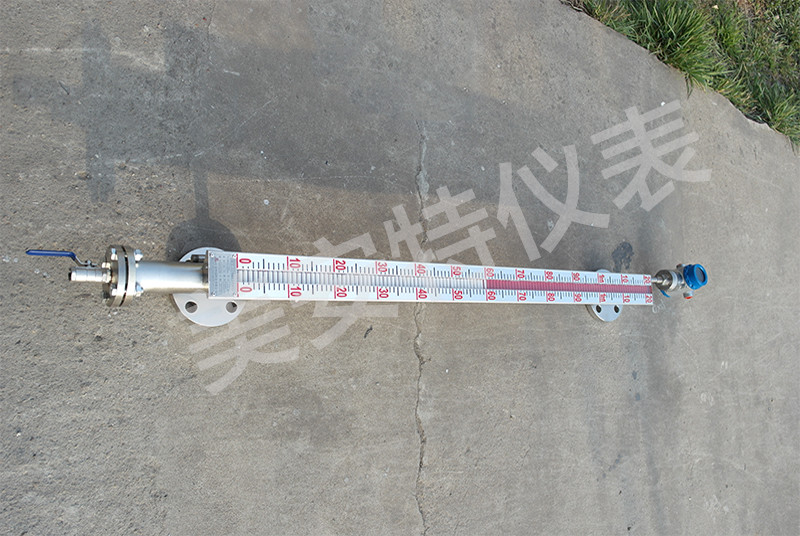

uhz磁翻板液位計概述
uhz磁翻板液位計是由基本型,液位*及液位變送器三部分組成。液位計是按阿基米德定律和磁耦合原理制造而成,當測量管內的浮子隨液位的變化而上下移動時,通過磁耦合作用,驅動顯示器內的翻板轉動,清晰的指示液位的高度,從而達到測量液位的目的。液位*是根據磁鋼的特性,帶動*內干簧管,使其閉合或斷開,使*按液位計設定值動作,而達到液位的極限報警和控制。
液位變送器由內浮子的磁鋼吸合變送器內的干黃管將其液位的變化轉換成4~20mADC標準電流信號,實現遠距離控制或顯示。
uhz磁翻板液位計優勢:
1.采用較好磁體和進口電子元件,使產品具有:設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。
2.耐振動性能好,能適應液位波動大的情況工作
3.液位計主要部件(本體)與介質直接接觸的材料是采用較好不銹鋼或其他特種材料制作,指示部件不與介質接觸,因此對裝有易燃、易爆、有毒、有腐蝕性介質的容器,使用該液位計十分安全可靠。
4.采用雙色(氣相呈白色,液相呈紅色)翻柱、翻板顯示,指示連續直觀醒目,無盲區,在任何情況下都不會出現假液位。
5.密封面少,比原板式液位計減少靜密封泄漏點95%以上,因此,克服了石油、化工等行業壓力容器配件跑、冒、滴、漏等薄弱環節。
uhz磁翻板液位計特點
n 結構簡單、堅固牢靠、無需專門維護
n 既能現場顯示,又能遠距離傳送液位信號
n 實現報警和自動控制
n 可將液位的變化轉換成電流信號
n 使用極限開關來實現上下限的控制
n 具有耐壓高溫、泄漏點少、液位顯示明顯
n 可選不同接液材質,適用于大多數腐蝕性液體
翻板工作無需電源,也能顯示液位變化和報警。
uhz磁翻板液位計技術指標:
1、量程范圍:300~19000;
2、介質密度(g/cm3):0.5~2;
3、介質粘度: ≤0.02Pa.S;
4、工作溫度℃:-40~350;
5、壓力等級(MPa):≤32;
6、測量精度:≤±10;
7、安裝方式:側裝式、頂裝式;
8、防護等級:IP65;
9、防爆等級:ibⅡCT4(本安型)、dⅡBT4(隔爆型);
10、傳輸方式:4~20mA 或開關量;
11、國家標準:HG/T21584-95磁性液位計標準;
12、接口法蘭:PN4.0 DN25 HG20593(側裝式);
PN1.0 DN100 HG20593(頂裝式),可以根據用戶的需要特殊定制。
液壓* 液位遠傳裝置
輸出形式:三常開、三常閉開關信號
能點容量:220VAC 2A
工作壽命:>105次
報警精度:±5mm
供電電源:24VDC、220VAC 50Hz
環境溫度:-40~60℃
出線口接頭:內螺紋M20×1.5
防爆型式標志:本安型ibllBT4
隔爆型diBT4 遠傳量程:0~6000mm(任意選用)
精度:±10.0mm
回差:±10.0mm
輸出信號:4~20mADC
遠傳*距離:3km
負載電阻:250Ω(不包括導線電阻200Ω)
供電電源:24VDC、220V.AC 50Hz;
環境溫度:-40~60℃
出線口接頭:內螺紋M20×1.5
防爆型式標志:本安型ibllBT5
隔爆型diBT5
有關參數選用
uhz磁翻板液位計防腐型材料
代號 名稱 適用范圍
PVC 聚氯乙烯 水、污水、輕微的腐蝕液體
PP 聚丙烯 耐酸、堿、油脂、油和油劑
PE 聚乙烯 耐烯酸、堿、酒精、汽油溶劑
PTEE 聚四氟乙烯 耐所有化學品
PVDF 聚偏氟乙烯 耐油和油脂、酸堿溶劑
PUR 聚氨脂 耐燃料、熱油和油的液體
PA 聚酰胺 耐油、油脂溶劑
國內外常用不銹鋼材料對照表
中國 美國 德國 日本
1Cr18Ni9Ti 321 1.4783 SUS32
0Cr18Ni2Mo2Ti 316 1.4571
0Cr17Ni12Mo2 316 1.4401 SUS316L
0Cr17Ni14Mo2 316L 1.4435 SUS316
0Cr18Ni9 304 1.4301 SUS304
液體介質密度與沉筒距對照表
液體介質密度 沉筒距 常用液體介質
0.45~0.60 450~600 液化石油氣、液氨
0.61~0.74 300~500 汽油、丁二烯
0.75~0.85 250~300 甲醇、輕油、二甲苯
0.86~0.99 220~250 丙醇、啤酒
1.00~1.10 200~220 水、醋酸
1.11~1.25 170~200 鹽酸、焦油
1.26~1.39 160~170 液堿、20%稀硫酸
1.40~1.59 150~160 液氯、氯仿、濃硫酸
1.60~2.00 120~150 氟油、98%硫酸
uhz磁翻板液位計儀表選型:
MAT-UHZ- |
液氨儲罐專用液位計 |
|||||||||||
代碼 |
結構形式 |
|||||||||||
A |
側裝式(標準型) |
|||||||||||
B |
頂裝式 |
|||||||||||
代碼 |
結構形式 |
|||||||||||
00 |
標準型 |
05 |
液化氣型 |
|||||||||
01 |
高壓型(壓力>2.5mPa) |
06 |
食品型 |
|||||||||
02 |
低溫型 |
07 |
防腐性 |
|||||||||
03 |
高溫型(T>150℃) |
08 |
內浮子側裝型 |
|||||||||
04 |
夾套加熱式 |
|||||||||||
代碼 |
輸出 |
|||||||||||
N |
無輸出 |
|||||||||||
P(X) |
繼電器數量 |
|||||||||||
B |
4-20mA輸出 |
|||||||||||
C |
4-20mA輸出+兩個繼電器輸出 |
|||||||||||
代碼 |
測量范圍(側裝式為兩側法蘭中心距) |
|||||||||||
()mm |
||||||||||||
代碼 |
液位計材質 |
|||||||||||
S |
304不銹鋼 |
|||||||||||
L |
316L |
|||||||||||
P |
UPVC |
|||||||||||
A |
ABS |
|||||||||||
T |
不銹鋼內襯四氟 |
|||||||||||
代碼 |
測量密度 |
|||||||||||
()單位g/cm3 |
||||||||||||
代碼 |
法蘭尺寸: |
|||||||||||
1 |
標準型為GB DN25 PN1.6 |
|||||||||||
2 |
其他(注明) |
|||||||||||
代碼 |
防爆形式 |
|||||||||||
N |
不防爆 |
|||||||||||
d |
隔離防爆 |
|||||||||||
i |
本安防爆 |
|||||||||||
代碼 |
排污閥 |
|||||||||||
N |
不帶排污閥 |
|||||||||||
V |
帶排污閥 |
|||||||||||
MAT-UHZ- |
A |
00 |
B |
(2000) |
S |
(1) |
1 |
N |
V |
舉例 |
uhz磁翻板液位計配件組裝流程:
1. 本體周圍不容許有導磁物質接近,禁用鐵絲固定,否則會影響磁翻板液 位計的正常工作;
2. 如用戶自行采用伴熱管路時,必須選用非導磁材料,如紫銅管等。伴熱溫度根據介質 情況確定;
3. 磁翻板液位計安裝必須垂 直,磁翻板液位計與容器引管間應裝有球閥,便于檢修和清洗;
4. 介質內不應含有固體雜質或磁性物質,以免對浮子造成卡阻;
5. 使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色;
6. 打開底法蘭,裝入磁性浮子(注意:重端帶磁性一端向上,不能倒裝。);
7. 調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運 行中應避免介質急速?zèng)_擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球 翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操 作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
8. 應根據介質情況,不定期清洗主導管清除雜質;
9. 對超過一定長度(普通型>3米、防腐型>2米)的液位計,需增加中間加固法蘭或耳攀 作固定支撐,以增加強度和克服自身重量;
10. 磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區 域的急速變化,影響液位測量的準確性;
11. 當配有遠傳配套儀表(UB或UK )時需做到如下幾條:
a) 應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
b) 遠傳配套儀表上感應面應面向和緊貼主導管;
c) 遠傳配套儀表零位應與液位計零位指示處在同一水平線上;
d) 遠傳配套儀表與顯示儀表或工控機之間的連線*單獨穿保護管敷設或用屏蔽二芯電 纜敷設;
e) 接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能 正常工作,接線盒在檢修或調試完成后應及時蓋上。
