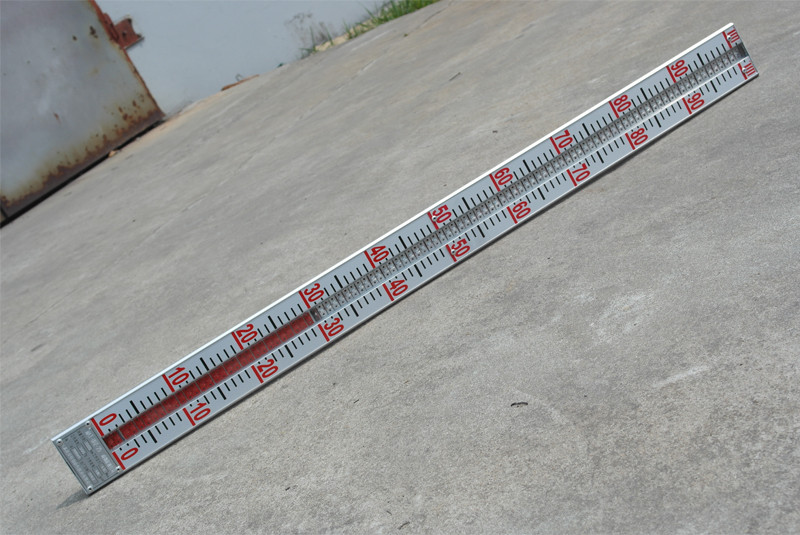

磁翻板液位計面板
發布時間：2019-10-22 發布作者：
磁翻板液位計面板的接液零部件材料采用321、316、316L、304、321襯PTFE（聚四氟乙烯）、PVC、PP等材料，運行穩定、可靠本產品符合HG/T2742-95，法蘭執行HG/20592-97標準。
磁翻板液位計面板特點
1、適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能
2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。
3、測量范圍大，不受容器高度限制。
4、顯示器組件與被測介質完全隔離，故密封性好可靠安全。
5、結構簡單，安裝萬便，維修簡易。
6、耐腐蝕、防爆。
磁翻板液位計面板工作原理

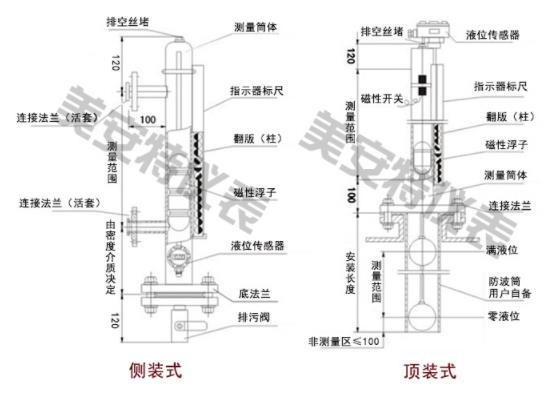

液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件，根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨文體管內液位的變化，浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉，當液位上升時，翻柱由白色轉為紅色，當液面下降時，翻柱由紅色轉為白色。顯示器的紅，白界位處為容器內介質液位的實際高度。從而實現液面的檢測目的如圖一所示。
磁翻板液位計面板技術參數
●正常工作條件
環境溫度－25℃～70℃
相對濕度5%～100%（包括凝露和直接濕）
大氣壓力86MPa～108MPa
●測量范圍500mm～3000mm分檔
●測量精度浮子式指示器±20mm
翻柱式指示器±20mm
●工作壓力1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
●介質密度0.5g/cm3～1.8g/cm3分檔
●介質粘度≤0.05Pa·s
●介質溫度-25～80℃、（高溫型0～200℃）、（專利高溫型0～450℃）
●跟蹤速度≤0.8m/s
●接觸介質材料1Cr18Ni9Ti聚四氟乙烯
●控制點誤差±10mm
●回差不超過基本誤差
●重復性誤差不超過基本誤差
●開關控制點的接點容量AC或DC220V;1A（純阻性負載）
●控制點間較小間距60
●外殼防護等級IP54
●顯示儀表XMT-124D數字顯示表（可設定上下限報警及輸出
4～20mA信號）外形尺寸160×80×180
●防爆等級dⅡBT4
配件組裝流程：
1.本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2.如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3.磁翻板液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4.介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5.使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6.打開底法蘭，裝入磁性浮子(注意：重端帶磁性一端向上，不能倒裝。)；
7.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；
8.應根據介質情況，不定期清洗主導管清除雜質；
9.對超過一定長度(普通型>3米、防腐型>2米)的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10.磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11.當配有遠傳配套儀表(UB或UK)時需做到如下幾條：
a)應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定(禁用鐵質)；
b)遠傳配套儀表上感應面應面向和緊貼主導管；
c)遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
d)遠傳配套儀表與顯示儀表或工控機之間的連線*單獨穿保護管敷設或用屏蔽二芯電纜敷設；
e)接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。
