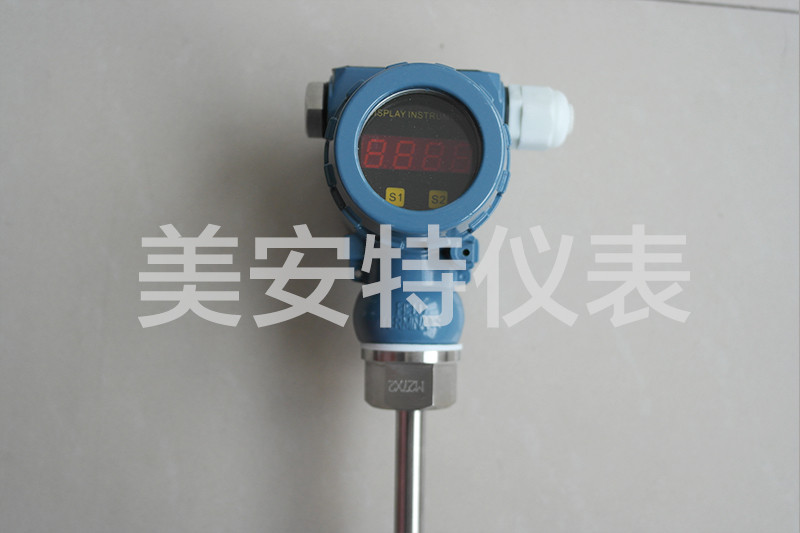

熱電偶溫度傳感器

發布時間:2019-05-17  發布作者:

●熱電偶溫度傳感器概述
     SBWR、SBWZ系列熱電偶溫度傳感器是溫度傳感器與變送器的上乘結合,以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等,實現對溫度的**測量和控制。一體化熱電偶溫度傳感器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品,是集散系統、數字總線系統的必備產品。

●熱電偶溫度傳感器特點
超小型(模塊φ44×18 )一體化,通用性強
二線制 4~20mA DC 輸出。傳輸距離遠,抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高,長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝,適應于各種惡劣和危險場所使用。
一體化設計,結構簡單合理,可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變,可免用補償導線,降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時,變送器和現場顯示儀表可采用分離(隔離)式安裝
防爆等級: dIIBT4 、 dIIBT5 。
防護等級: IP54

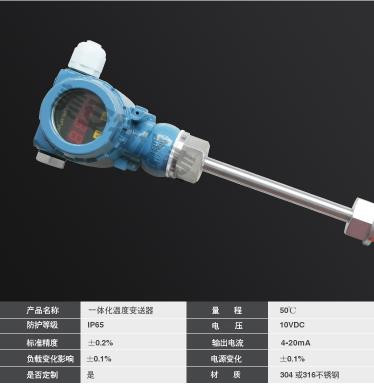

●熱電偶溫度傳感器技術指標
類 別 SBWR、SBWZ 模塊式溫變 SBWR、SBWZ一體化溫變
準 確 度 0.2%F.S 0.5%F.S
輸 入 熱電偶: B 、 S 、 T 、 K 、 J
熱電阻: Pt100 、 Pt10 、 Cu100 、 Cu50
輸 出 二線制 4-20mA DC
使用溫度 -25-85 ℃ (一體化 LCD 表頭時 0-60 ℃ )
溫度影響 ≤0.05%/ ℃
濕 度 5-95%RH
現場顯示 3 1/2LED 3 1/2LCD 0-100% 等分刻度
顯示精度 數字式: 0.5 級 指針式: 2.0 級
負載能力 < 600 Ω (額定負載 250 Ω )
外形尺寸 44×18 70 ×100(中繼器)


熱電偶溫度傳感器選型:





型號
類別
感溫元件
材料
現場顯示
安裝固定
方式
接線
盒形式
保護
管直徑
隔爆標志
內芯結構
保護管特征
說 明
SBW


R

熱電偶
Z


M

鎳鉻硅-鎳鉻{ N }
N

鎳鉻-鎳硅 { K }
E

鎳鉻-銅鎳 { E }
F

鐵-銅鎳{ J }
C

銅-銅鎳{ T }
P

鉑 {Pt100}
C

銅 {Cu50}

Y

現場液晶顯示

1

無固定裝置
2

固定螺紋
3

活動法蘭
4

固定法蘭
5

活絡管接頭式
6

固定螺紋錐形式
7

直形管接頭式
8

固定螺紋管接頭式
9

活動螺紋管接頭式

2

防噴式
3

防水式
4

防爆式

0

Ф16
1

Ф12
2

Ф16高鋁質管
3

Ф20高鋁質管

B

隔爆


普通元件
K

鎧裝元件

F
防腐型
N
耐磨型
SBW
Z
P
2
3
0
K
典型型號選型
