發布時間:2019-05-15 發布作者:
泥漿流量計概述:
泥漿流量計由傳感器和轉換器組成,傳感器安裝在測量管道上,轉換器被安裝在離傳感器30米內或100米內的場合,兩者間由屏蔽電纜連接。分體式電磁流量計傳感器主要組成部分是:測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理,水利建設等領域測量高溫,高濕,不便觀察的環境。
電磁流量計測量原理是基于法拉第電磁感應定律,分體型電磁流量計由傳感器和轉換器組成,傳感器安裝在測量管道上,轉換器被安裝在離傳感器30米內或100米內的場合,兩者間由屏蔽電纜連接。分體式電磁流量計傳感器主要組成部分是:測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等,廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理,水利建設等領域測量高溫,高濕,不便觀察的環境。
電磁流量計用來測量電導率大于5μS/cm導電液體的體積流量,是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外,還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。
廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理,水利建設、河流疏浚等領域的流量計量。
智能電磁流量計采用先進技術研制、開發與生產的流體測量?jī)x表,具有高精度、高可靠性與使用壽命長等特點。為保證產品質量,在產品結構、選材、制定工藝、生產裝配與出廠測試等過程中每個環節細致研究與控制,配套完整的流量標定檢測系統。電磁流量計在滿足現場顯示的同時,還可以輸出4~20mA電流信號供記錄、調節和控制用,現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
電磁流量計除可測量一般導電液體的流量外,還可測量液固兩相流,高粘度液流及鹽類、強酸、強堿液體的體積流量。
泥漿流量計產品分類

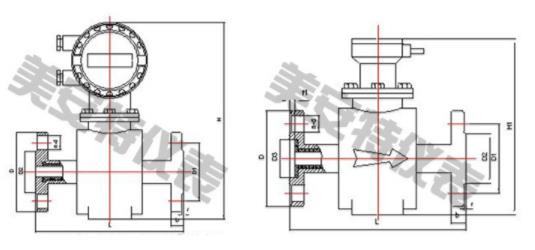

LCD系列智能電磁流量計按安裝方式分為管道式和插入式兩種類型。兩種型式均由傳感器和智能信號轉換器組成;根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。一體式:轉換器與傳感器直接裝配成一個整體,不可分離。常用于環境狀況較好的現場。分體式:轉換器通過一根專用電纜與傳感器組成一臺產品,傳感器安裝在現場,轉換器安裝在條件較好的場所。常用于環境狀況較差的現場,如地井里,高溫旁,人員不便到達的地方。管道式一般適用于中小口徑的測量,特殊情況可定制,插入式一般適用于較大口徑管道流量的測量。
泥漿流量計產品特點
1、電磁流量計內部無阻流件,幾乎沒有壓力損失和流體阻塞情況。
2、無機械慣性,響應快速,流量測量范圍寬(流速0.3~12m/s)穩定性好,可以用于自動檢測、調節和程控系統。
3、測量電導率大于5u S/cm液體,測量不受流體密度、粘度、溫度、壓力和電導率變化影響,傳感器感應電壓信號與平均速呈線性關系,測量精度高。
4、精度等級:0.2級、0.5級、1.0級、1.5級。滿足不同用戶需求。
5、傳感器部分只有內襯和電極與被測液體接觸,只要選擇合適電極與內襯材料,即可耐腐蝕和耐磨損。
6、電磁流量計分常規型(壓力小于4.0MPa)與高壓型(壓力大于4.0MPa)。
7、插入式電磁流量計系統分為簡單安裝型與在線安裝型。
8、采用EEPPOM存儲器,測量運算數據存貯保護安全可靠。
9、采用國際先進單片機(MCU)和表面貼裝技術(SMT),性能可靠,精度高,功耗低,零點穩定,中文菜單,參數設定方便。
10、帶4~20Ma,頻率、脈沖輸出,帶報警電平輸出,帶RS485通訊接口,Hart、ModBus協議。
11、高清晰度LCD背光顯示瞬時流量,累積流量(∑+、∑-、∑D)、流速、流量百分比、流量狀態(勵磁、流量、空管)等。
12、采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti等電極材料的不同組合可適應不同介質的需要。
13、備有管道式、插入式等多種流量計型號。
14、防護等級:一體化結構IP65、分體結構IP68。
15、防爆等級:Exd Ⅱ BT4。
泥漿流量計工作原理
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時,將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管,將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管內徑d與平均流速v的乘積,電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后,可顯示流體流量,并能輸出脈沖,模擬電流等信號,用于流量的控制和調節。
E=KBdV
式中:E----為電極間的信號電壓
B----磁通密度(T)
d----測量管內徑
V----平均流速(m/s)
式中K,d為常數,由于勵磁電流是恒流的,故B也是常數,則由E=KBdV可知,體積流量Q與信號電壓E成正比,即流速感應的信號電壓E與體積流量Q成線性關系。因此,只要測量出E就可確定流量Q,這就是電磁流量計的基本工作原理。
由E=KBdV可知,被測流體介質的溫度、密度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說,只要用普通的水實際標定后就可測量其他任何導電流體介質的體積流量,而不需作任何修正,這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管內無活動及阻流部件,因此幾乎沒有壓力損失,并具有很高的可靠性。
泥漿流量計組成
電磁流量計是由磁路系統、測量導管、電極、外殼、襯里、轉換器組成。
磁路系統:作用是產生均勻的磁場,一般采用交變磁場,且是50HZ工頻電源激勵產生的;
測量導管:作用是讓被測導電液體通過,多選用不導磁的不銹鋼材料;外殼用鐵磁材料制成,是勵磁線圈的外罩,并隔離外磁場的干擾;
電極:作用是引出和被測量成正比的感應電勢信號,根據測量介質的不同,有多種不導磁電極材料供選擇,常用的是316L電極;
襯里:在測量導管的內側及法蘭密封面上,有一層完整的電絕緣襯里,作用是增加測量導管的耐腐蝕性,防止感應電勢被金屬測量導管管壁短路,襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、橡膠、陶瓷等;
轉換器:將感應電動勢轉換成有用信號并顯示出來,輸出各種二次信號,轉換器可與傳感器組成一體型或分離型。
泥漿流量計的主要優點如下:
1)電磁流量計的傳感器結構簡單,測量管內沒有可動部件,也沒有任何阻礙流體流動的節流部件。所以當流體通過流量計時不會引起任何附加的壓力損失,是流量計中運行能耗*的流量?jī)x表之一。
2)可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量。這是由于儀表測量管內部無阻礙流動部件,與被測流體接觸的只是測量管內襯和電極,其材料可根據被測流體的性質來選擇。例如,用聚三氟乙烯或聚四氟乙烯做內襯,可測量各種酸、堿、鹽等腐蝕性介質;采用耐磨橡膠做內襯,就特別適合于測量帶有固體顆粒的、磨損較大的礦漿、水泥漿等液固兩相流以及各種帶纖維液體和紙漿等懸濁液體。
3)電磁流量計是一種體積流量測量?jī)x表,在測量過程中,它不受被測介質的溫度、粘度、密度以電導率(在一定范圍)的影響。因此,電磁流量計只需經水標定后,就可心用來測量其它導電性液體的流量。
4)電磁流量計的輸出只與被測介質的平均流速成正比,而與對稱分布下的流動狀態(層流或湍流)無關。所以電磁流量計的量程范圍極寬,其測量范圍度可達100:1,有的甚至達1000:1的可運行流量范圍。
5)電磁流量計無機械慣性,反應靈敏,可以測量瞬時脈動流量,也可測量正反兩個方向的流量。
6)工業用電磁流量計的口徑范圍極寬,從幾個毫米一直到幾米,而且國內已有口徑達3m的實流校驗設備,為電磁流量計的應用和發展奠定了基礎。
電磁流量計目前仍然存在的主要不足如下。
1)不能用來測量氣體、蒸汽以及含有大量氣體的液體。
2)不能用來測量電導率很低的液體介質,如對石油制品或有機溶劑等介質,目前電磁流量計還無能為力。
3)普通工業用電磁流量計由于測量管內襯材料和電氣絕緣材料的限制,不能用于測量高溫介質;如未經特殊處理,也不能用于低溫介質的測量,以防止測量管外結露(結霜)破壞絕緣。
4)電磁流量計易受外界電磁干擾的影響。
泥漿流量計 襯里材料的確定:
內襯材料 |
名稱 |
符號 |
性能 |
*工作溫度 |
適用液體 |
橡膠 |
氯丁橡膠 |
CR |
耐磨性中等,耐一般低濃度的酸堿鹽的腐蝕 |
<60℃ |
自來水、工業用水、海水 |
聚氨酯橡膠 |
PU |
極好的耐磨性能,耐酸堿性能較差 |
<60℃ |
紙漿、礦漿等漿液 |
|
氟塑料 |
聚四氟乙烯 |
F4或PTFE |
化學性能很穩定,耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 |
<160℃ |
腐蝕性強的酸堿鹽液體 |
聚全氟乙丙烯譯名: |
F46或FEP |
化學性能等同于F4 |
<120℃ |
腐蝕性的酸堿鹽液體 |
|
四氟乙烯和乙烯的共聚物 |
F40或ETFE |
化學性能等同于F4 |
<120℃ |
腐蝕性的酸堿鹽液體 |
|
塑料 |
聚乙烯 |
PO |
耐稀酸、堿、鹽的腐蝕 |
<60℃ |
耐酸堿鹽液體的污水 |
聚苯硫醚 |
PPS |
耐稀酸、堿、鹽的腐蝕 |
<100℃ |
耐酸堿鹽液體的污水 |
電極、接地環材料的確定:
材料 |
耐腐蝕性能 |
316L |
適用:1.生活用水,工業用水,原水井水,城市污水 |
哈氏合金B |
適用:1.鹽酸(濃度小于10%)等非氧化性酸 |
哈氏合金C |
適用:1.混酸和鉻酸與硫酸的混合溶液 |
鈦(Ti) |
適用:1.鹽,如:⑴ 氯化物(氯化物/鎂/鋁/鈣/銨/鐵等) |
鉭(Da) |
適用:1.鹽酸(濃度小于40%),稀硫酸和濃硫酸(不包括發煙硫酸) |
鉑(Pt) |
適用:幾乎所有的酸、堿、鹽溶液(包括發煙硫酸、發煙硝酸) |
碳化物 |
適用:紙漿、污水、能抗固體顆粒干擾 |
泥漿流量計選型表:
型 號 |
代碼 |
說 明 |
MAT-LDE- |
|
智能電磁流量計 |
通徑 |
□□□ |
10-2200mm |
結構形式 |
S |
一體型 |
L |
分體型 |
|
電極材料 |
M |
不銹鋼 |
T |
Ti(鈦) |
|
D |
Ta(鉭) |
|
H |
哈氏合金 |
|
P |
Pt鉑 |
|
N |
Ni鎳 |
|
輸出方式 |
0 |
無輸出 |
1 |
4-20mA/1-5KHz |
|
2 |
4-20mA |
|
襯里材料 |
X |
橡膠 |
F |
聚四氟乙烯 |
|
P |
聚乙烯 |
|
J |
聚氨酯橡膠 |
|
就地顯示 |
0 |
無就地顯示 |
|
1 |
就地顯示 |
通訊方式 |
0 |
無通訊 |
1 |
RS485 |
|
2 |
RS232 |
|
3 |
Modbus |
|
4 |
Hart |
|
接地環 |
0 |
無接地環 |
1 |
有接地環 |
|
2 |
有接地電極 |
|
上限流量 |
(n) |
上限流量(量程)m3/h |
