一、超聲波明渠流量計概述:
超聲波明渠流量計與量水堰槽配合使用,測量明渠內水的流量。主要用于測量污水廠、企事液單位的污水排放口、城市下水道的流量。由于這種儀表采用超聲波穿過空氣,以非接觸的方法測量。因此在粘污、腐蝕性液體情況下,比其它形式的儀表具有更高的可靠性。
二、超聲波明渠流量計工作原理
超聲波明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時,在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位,再按相應量水堰槽的水位-流量關系反算出流量。
常用的量水堰槽有,直角三角堰、矩形堰和巴歇爾槽(圖三)。
使用超聲波明渠流量計,安裝時必須知道配用量水堰槽的水位-流量對應關系。
量水堰槽的水位-流量關系可以從國家計量檢定規程《明渠堰槽流量計》JJG711-90中查到。
巴歇爾槽知道了喉道寬度b,就可以用相應的公式算出水位-流量對應關系。
直角三角堰和矩形堰也有相應的公式。但是還與按裝的渠道尺寸有關。確定水位-流量關系時,三角堰與渠道寬B、開口角度、上游堰坎高度p有關。
矩形堰與渠道寬B、開口寬b、上游堰坎高度p有關。
超聲波測液位原理:本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方。探頭對準水面。探頭向水面發射超聲波。
儀表的工作原理:儀表控制探頭發射和接收超聲波。測量聲波傳輸時間測算液位mm。在通過查水位-流量表,把液位轉成流量(單位:升/秒)。
超聲波明渠流量計顯示:儀表顯示液位高度、瞬時流量、儀表把瞬時流量按時間累加,得出累計流量。
儀表輸出有,4~20mA電流模擬量;繼電器的開關量(需訂貨選擇);RS485的數字信號;
三、超聲波明渠流量計技術指標
1. 流量量程:0.1升/秒~10米3/秒(由配用量水堰槽的規格決定)?
2. 流量不確定度:1-3%
3. 超聲波較大測距:2米
4. 探頭盲區:0.4米(從探頭的法蘭盤起,0.4米內不能用于測量)
5. 測距誤差:<0.4% 或±3毫米(在1米量程內)
6. 水位分辨力:1毫米
7. 儀器防護:探頭為可防水式不可以浸水;儀器為防塵式
8. 交流或直流供電: 交流:220V 50HZ 2W;其他方式選購

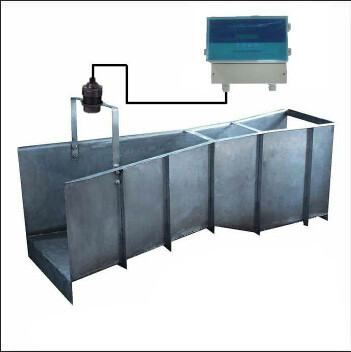

四、超聲波明渠流量計結構
五、超聲波明渠流量計現場拍攝
為了消除由于分別(順序地)在兩個方向上觸發和記錄超聲波信號而引起的高啟動抖動,我們依賴于同時(同步)激勵方法。這意味著數字示波器(Digilent Analog Discovery)[ 11 ] 的公共同步時鐘用于觸發和采集兩個方向的信號。因此,我們?nèi)∠藘蓚輸入通道之間的任何差分延遲時間,在與換能器之間的距離成比例的行進時間之后,兩個換能器同時接收聲波。接收信號由于介質的損耗和吸收聲能而衰減[ 12 ]。因此,我們使用兩個低噪聲運算放大器OPA2846ID(Dallas Semiconductor Inc,Dallas,TX,USA),如圖2所示,以增加信號電平,從而提高信噪比。放大的信號由數字示波器采集,數字示波器使用雙通道,14位ADC,采樣率為50 MS / s。樣本以CSV數據格式保存并導入PC以計算TTD。用Matlab編寫的嵌入式(PC)軟件算法處理自動TTD測量重復,提供所有控制子程序,用于控制函數發生器和數字示波器。
