數字化儲罐計量管理系統在白酒生產管理中的應用
發布時間:2019-05-15 發布作者:
摘要:針對大型儲罐內液態物料傳統計量管理的弊端,通過結合當今較先進的技術及控制方法,以數據整合為核心,將自動控制和分項業務管理功能整合,形成一個集成化、模塊化、開放式可擴展的解決方案,較終為罐(群)安全穩定運行、優化管理、降低生產成本和利潤較大化提供保證。
隨著智能化和信息化的技術在白酒行業中的廣泛應用,特別是白酒企業基于生產信息的有效管控和資本化運作的需要,數字化儲罐計量管理系統的完善越來越迫切。普瑞特信息科技有限公司是普瑞特機械制造股份有限公司的全資子公司,基于對液態食品工業近20年的專業知識和經驗,聯合全球較優秀的計量器件生產和控制系統廠家,結合當今較先進的技術及控制方法開發推出了基于數據流的先進智能儲罐計量管理系統一體化解決方案。該套系統方案可提供儲罐(群)物料的整個流程及生產周期的監管和控制(包含常規罐區酒體接收作業、儲存作業、周轉作業、發送作業、儲運全過程等子流程),物料主要為酒精(也可擴展為食品油、果汁、乳制品等)。系統以數據整合為核心,將自動控制和分項業務管理功能整合,是一個集成化、模塊化、開放式可擴展的解決方案,較終為罐(群)安全穩定運行、優化管理、降低生產成本和實現利潤較大化提供保證。
系統方案主要包括以下內容:(1)儲罐靜態計量系統;(2)動態計量系統;(3)總線通訊系統。
1儲罐靜態計量系統
儲罐計量是對大型儲罐內液態物料的靜態儲量進行計量的過程。通過存量測定,即測定儲罐內物料的存量,或輸轉計量,即作為生產鏈數據或貿易結算依據。目前新建罐(區)主要采用兩種方法。
1.1基于體積和基于質量的計量升級為混合式測量系統
在基于體積方式計量的系統中,物料存量測量經由液位和溫度的測量實現。在基于質量的儲罐計量系統中,存量測量通過對液體的液柱靜壓的測量取得。
儲罐計量系統可以監控庫存,能讓生產者即時了解儲存物料的準確數量。系統可以精確測量物料載具、站點和管道輸送系統之間的批次和交接量。該系統可用于日常運作、物料移動、調度和混配方案之中。準確追蹤泄漏并防止溢出,從而降低由于損耗造成的環境污染和財務損失。
儲罐計量系統的應用場景基本涵蓋儲罐管理系統的所有儲罐作業任務:庫存管理、輸轉計量(收料及發料)、物料的轉移和操作(倒罐或配料)、損耗控制和平衡。

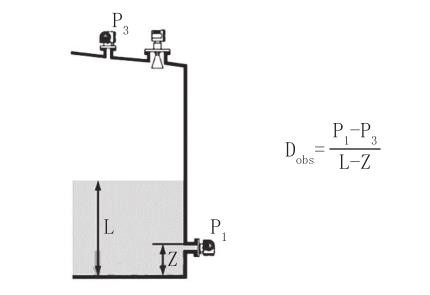

為此,普瑞特公司整合兩種計量方法開發了“混合式儲罐測量系統(HTMS)”,見圖1。
混合法HTMS是液位計法與靜壓法的結合。它結合了液位和靜壓測量法的優點,綜合了壓力和液位測量,從而獲得整個液位高度內介質的真實平均密度。
由混合法的測量原理和各參數的計算可以看出,此種方法對液位質量、密度的測量精度都較高。因而混合法是一種較理想的計量方法。混合法另一較大優點是它可以測量出儲罐所有已知的參數。如采用高級混合法設計方案,可以在計算機上自動地得到諸如液位、點密度、平均密度、點溫度、平均溫度、液體界面(高度)、體積、實際質量等所需要的所有物理參數。因此可以說混合法是儲罐自動計量系統中功能較全面、測量精度較高、可靠性較好的一種方法。
普瑞特公司HTMS混合法儲罐(群)計量系統集國際較新儲罐群計量技術之優點,采用高精度液位計、高精度差壓/壓力變送器和完善的系統管理軟件,實現罐區進、轉、存操作的全面自動化管理。
1.2混合式儲罐測量系統(HTMS)主要功能
(1)數據采集和處理功能:能實時測量各儲罐的液位、界面、溫度、密度、容積、重量等參數。
(2)顯示及報警功能:顯示屏動態顯示各儲罐液位、水位的棒狀圖。當液位或水位超過設定值時,連接在操作現場的喇叭就會發出語音警告,或蜂鳴報警提醒操作者注意。
(3)數據庫管理功能:數據庫是系統管理軟件的重要組成部分。它包括當月數據庫、歷史數據庫、系統參數數據庫和儲罐容積表數據庫等。當月數據庫中的數據超過規定的時間后就會自動轉存到歷史數據庫中。在系統運行過程中,操作者可對各數據庫進行查詢、刪除、保存或打印等操作。
(4)報表打印功能:具有各種統計報表輸出打印功能。例如進、轉驗收作業記錄,散裝收貨倉庫記帳單,進、轉業務工作記錄,以及罐區動態日報表等。
(5)遠程通訊功能:系統使用2臺標準配置的586PC機作為監測管理計算機,2臺計算機分別經上網通訊,使管理決策人員能夠隨時了解、管理儲罐的運行和生產。
(6)儲罐與安全:近幾年國內出現的罐區爆炸事故,以及往年國外的重大罐區事故絕大部分是由儲罐溢罐造成的。拿油品罐舉例說,罐表系統需要檢測罐的壓力、液位、溫度并實時進行補償計算。但是這還遠遠不夠。普瑞特公司推出的數據化儲罐系統為了較大程度地提高安全性,特定型號的
雷達液位計除了精確測量液位以外,還可以輸出達到SIL3認證的溢罐保護聯鎖信號。
2動態計量系統
為了實現精確裝車,許多企業都采用批控器對裝車進行控制。它不僅接收
質量流量計的信號按定量控制裝車閥,還可以連接靜電保護開關和溢流保護開關確保安全。普瑞特儲罐管理系統使用的專用批量控制器還具備多級安全限制和措施保證裝車的操作合規,如:
(1)可設置裝車定量值,實現裝車的定量控制;
(2)具有防溢、防靜電連鎖控制功能;
(3)顯示屏顯示現場閥門、液位開關、接地開關狀態及故障狀態;
(4)現場設備、通信和批控儀電路之間光電隔離;
(5)通信的站地址、通信速率均可面板操作設置;
(6)有就地(脫機)和聯機兩種工作方式,聯機狀態下禁止鍵盤的參數設置;
(7)有啟動時間、結束時間、定量、實裝量的裝車工況記錄和查詢功能;有開機時間、關機時間、累計裝車批次、累計裝車量的運行記錄和查詢功能;
(8)冗余通信功能;
(9)IC卡管理功能(可選):帶防爆大屏幕點陣式顯示器;
(10)小流量及無流量報警功能:當切除了質量流量計變送器電源后,便接收不到流量脈沖信號,若操作人員私自切除流量計電源,就有可能會發生介質丟失問題。使用該報警功能,如果在設置的時間范圍內無流量信號進入則產生報警并關閉閥門結束作業,如果流量小于所設置的限值同樣會報警并關閉閥門結束作業。這給企業的運營監管帶來很大的便利。
3總線通訊系統
通過在罐區管理上使用變送器,流量計、電動閥門、批控器等現場設備,以總線通訊方式,將采集的數據通過罐表系統、DCS(分布式控制系統)、SIS(安全儀表系統)對罐區進行監控和保護。由于罐區管理涉及大量的訂單管理、庫存管理、計劃調度、路徑選擇、自動裝車等相關作業,這些采集的數據同步提報到MES系統(生產信息化管理系統)對整個生產作業的全流程監控。進一步地,我們可以通過ERP系統進行運營的全局優化。
經過系統的運行實踐,該系統對白酒企業的庫存管理、生產管理具有極大的提高和完善作用,是數據化、安全化、智能化的解決方案。目前正在推出基于該系統的老庫區完善改造方案,以及基于MES系統的全生產流程智能化解決方案。
