防腐型電磁流量計工作原理:
根據法拉第電磁感應定律,在磁感應強度為B的均勻磁場中,垂直于磁場方向放一個內徑為D的不導磁管道,當導電液體在管道中以流速v流動時,導電流體就切割磁力線.如果在管道截面上垂直于磁場的直徑兩端安裝一對電極則可以證明,只要管道內流速分布為軸對稱分布,兩電極之間產生感生電動勢:
e=KBDv (3-36)
式中,v為管道截面上的平均流速,k為儀表常數。由此可得管道的體積流量為:
qv= πeD/4KB (3-37)
由上式可見,體積流量qv與感應電動勢e和測量管內徑D成線性關系,與磁場的磁感應強度B成反比,與其它物理參數無關.這就是電磁流量計的測量原理.
需要說明的是,要使式(3—37)嚴格成立,必須使電磁流量計測量條件滿足下列假定:
①磁場是均勻分布的恒定磁場;
②被測流體的流速軸對稱分布;
③被測液體是非磁性的;
④被測液體的電導率均勻且各向同性。

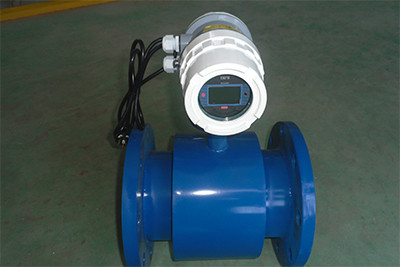

防腐型電磁流量計組成
電磁流量計是由磁路系統、測量導管、電極、外殼、襯里、轉換器組成。
磁路系統:作用是產生均勻的磁場,一般采用交變磁場,且是50HZ工頻電源激勵產生的;
測量導管:作用是讓被測導電液體通過,多選用不導磁的不銹鋼材料;外殼用鐵磁材料制成,是勵磁線圈的外罩,并隔離外磁場的干擾;
電極:作用是引出和被測量成正比的感應電勢信號,根據測量介質的不同,有多種不導磁電極材料供選擇,常用的是316L電極;
襯里:在測量導管的內側及法蘭密封面上,有一層完整的電絕緣襯里,作用是增加測量導管的耐腐蝕性,防止感應電勢被金屬測量導管管壁短路,襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、橡膠、陶瓷等;
轉換器:將感應電動勢轉換成有用信號并顯示出來,輸出各種二次信號,轉換器可與傳感器組成一體型或分離型。

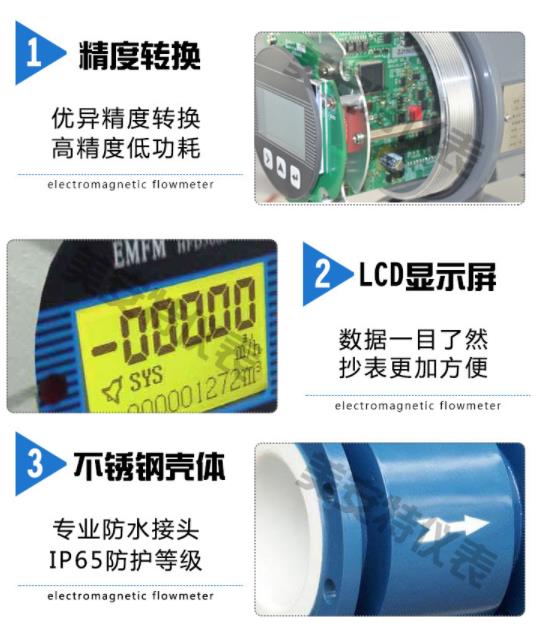

防腐型電磁流量計產品特點
n 測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
n 測量管內無阻流部件,無壓損,直管段要求低。對漿液測量有獨特的適應性。
n 合理選用電極和襯里材料,即具有良好的耐腐蝕性和耐磨損性。
n 抗干擾能力強,測量可靠,精度高,流量測量范圍可達150:1。
n 超低EMI開關電源,適用電源電壓變化范圍大,抗EMI性能好。
n 采用16位嵌入式微處理器,運算速度快,精度高,低頻矩形波礪磁,提高了流量測量的穩定性,功耗低。
n 采用SMD器件和表面貼裝(SMT)技術,電路可靠性高。
n 管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。
n 在現場可根據用戶實際需要在線修改量程。
防腐型電磁流量計選型注意事項:
a)適用流量范圍的確定
儀表口徑的選擇是根據流量范圍確定。一般選擇在流量信號較強而儀表又能長期穩定工作的場合,根據流速--流量對照表(表3)再參考實際的工況條件選擇您的儀表口徑,推薦流速在1-3m/s范圍內。
b)襯里和電極的選擇
襯里、電極選擇參照表4、表5。
c)壓力及使用情況
選擇工況壓力、安裝形式、外殼防護等級、防爆要求、輸出配置等使用情況和條件。一體型適用于現場好的室內,分體型適用于傳感器使用環境惡劣、 管道震動較大被測介質溫度介質較高的場合。
防腐型電磁流量計電極、接地環材料選擇:
電極、接地環材料 |
|
被測液體舉例 |
316不銹鋼 |
不耐無機酸、有機酸、氯化物的腐蝕,用于非腐蝕性介質 |
生活及工業用水、污水、礦漿、糖漿 |
含鉬不銹鋼 |
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性 |
磷酸、燒酸 |
OCr18Ni12Mo2Ti |
||
鈦(Ti) |
特別適用于氯離子存在的場合使用,能耐氯化物(氯化鈣、氯化鉀、氯化銨、氯化鈉)硫化物、堿液的腐蝕 |
冷凍鹽水、海水、氨水雙氧水、乙酸 |
鉭(Ta) |
具有優良的耐腐蝕性,幾乎和玻璃相似,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸、王水、硫酸)的腐蝕。不耐堿、*、氧化物及發煙硫酸的腐蝕。 |
鹽酸王水、硝酸、硫酸 |
鉑(Pt) |
幾乎適用于所有化學介質的腐蝕,但不適用于王水和銨鹽 |
濃硫酸、熱堿溶液 |
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯(PIEE)襯里具有優良的耐強酸強堿腐蝕的性能,它也具有可靠的耐高溫性,高溫下不變形,不降色絕緣電阻的性能;它還具有不拈性,即不能和其他物質相粘接、表面光滑。因此測量粘度大(如糖漿)或容易結疤的介質(如氧化鋁)強腐蝕性介質(如硫酸、硝酸、鹽酸、磷酸等),溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品(如啤酒、牛奶、麥芽汁)均可選用四氟襯里。橡膠具有耐磨特點,廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
襯里材料選擇說明:
襯里 |
主要性能特點 |
可測介質舉例 |
注意事項 |
四氟(PTEE) |
耐熱耐腐蝕性能優良、表面光滑、不易粘著 |
高滲透性介質,如*、鹽酸、醋酸等。強腐蝕性介質,如硫酸、硝酸、電解質、燒堿等。易結疤的介質。 |
可用于衛生要求的場,適用于高溫流體。溫度范圍為(-30—+150℃)用于正壓管道 |
橡膠 |
有極好的彈性,耐磨性好,耐沖擊。耐一般弱腐蝕性介質的腐蝕。 |
水、廢水、污水、纖維漿、礦漿、泥漿 |
廣泛用于非腐蝕或磨損性介質的場合。溫度范圍-20—+80℃。用于正壓管道 |
防腐型電磁流量計如何在管道上安裝:
應安裝在水平管道較低處和垂直向上處,避免安裝在管道的*點和垂直向下處;
應安裝在管道上上升處;
在開口排放管道安裝,應安裝在管道的較低處;
若管道落差超過5m時,在傳感器的下游安裝排氣閥;
應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游;
傳感器*不能安裝在泵的進出口處,應安裝在泵的出口處;

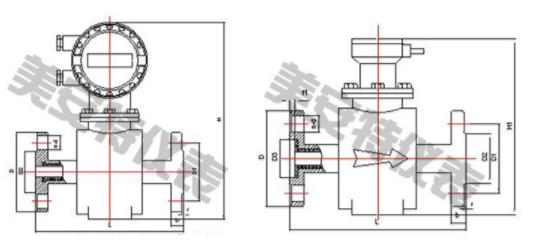

防腐型電磁流量計選型表:
MAT-LDE |
電磁流量計 |
||||||||
口徑 (mm) |
15 |
DN15 |
|||||||
20 |
DN20 |
||||||||
… |
… |
||||||||
2600 |
DN2600 |
||||||||
安裝方式 |
Y |
一體式 |
|||||||
F |
分體式式 |
||||||||
輸出信號 |
I |
4~20mA |
|||||||
H |
4~20mA+HART協議 |
||||||||
F |
頻率 |
||||||||
R |
RS485通訊 |
||||||||
襯里材質 |
N |
氯丁橡膠(65℃以下) |
|||||||
F |
聚四氟乙烯(160℃以下) |
||||||||
P |
聚氟乙烯(70℃) |
||||||||
電極材質 |
3L |
316L |
|||||||
HB |
哈氏合金B |
||||||||
HC |
哈氏合金C |
||||||||
Ti |
鈦 |
||||||||
Ta |
鉭 |
||||||||
By |
鉑銥合金 |
||||||||
壓力等級 |
1 |
PN1.6 |
|||||||
2 |
PN2.5 |
||||||||
4 |
PN4.0 |
||||||||
6 |
PN6.3 |
||||||||
9 |
PN16 |
||||||||
供電方式 |
D |
DC 24V |
|||||||
A |
AC 220V |
||||||||
附加選項 |
C |
插入式 |
|||||||
B |
防爆(ExII CT6) |
