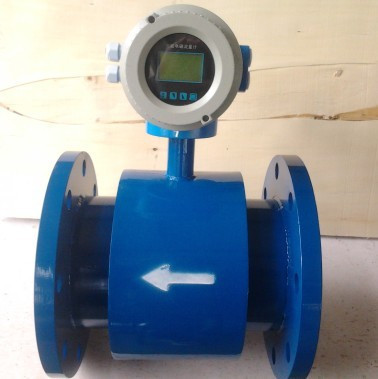

硫酸流量計概述
硫酸流量計由電磁流量轉換器和電磁流量傳感器兩大部分組成,分離型還需要一根專用的雙層屏蔽的電纜連接轉換器和傳感器。
硫酸流量計產品型式
LDE系列電磁流量計分為一體型和分離型兩種結構形式?捎糜谝定的防爆場所。
傳感器有7種不同材料的電極和4種不同材料的襯里可供選用。
硫酸流量計技術參數 |
|
◇測量范圍及量程比:1:10—1:20 |
◇輸出信號:4-20mA |
常見介質電導率表
液體 |
電導率(μs/cm) |
液體 |
電導率(μs/cm) |
各種酸 |
10*104-801*104 |
啤酒 |
600-800 |
堿液 |
8*104-30*104 |
麥芽汁 |
500-1000 |
蒸餾水 |
0.01-5 |
牛奶 |
200-300 |
水及飲料 |
200-800 |
水果醬 |
400-1000 |
正確地選用電磁流量計是保證用好電磁流量計的前提條件。選用什么種類的電磁流量計應根據被測流體介質的物理性質和化學性質來決定,使電磁流量計的通徑,流量范圍,襯里材料,電極材料和輸出電流等,都能適應被測流體的性質和性質和流量的要求。
可測量的流體
由電磁流量計的工作原理可知,能選用電磁流量計測量流量的流體必須是導電的,嚴格的說,除了高溫流體之外,只要電導率大于5μ/cm的任何流體都選用相應的電磁流量計來測量流量,因此不導電的氣體,蒸汽,油類,丙酮等物質不能選用電磁流量計來測量流量。
傳感器口徑的確定
流量計使用流速*在0.3-15m/s范圍內,此時流量計口徑可選擇與用戶管道口徑一致。
使用流速低于0.3m/s時*在儀表部位局部提高流速,采用縮管方式:
硫酸流量計一體型或分離型的選擇
一體型:現場環境較好的情況下,一般都選用一體型,即傳感器和轉換器組裝成一體。
分離型:即傳感器和轉換器分開裝于不同的地點,一般出現以下情況時選用分離型。
⑴環境溫度或流量計轉換器表面受輻射溫度超過60oC.
⑵管道震動較大的場合。
⑶會對傳感器的鋁殼嚴重腐蝕的場合。
⑷現場溫度較大或有腐蝕性氣體的場合。
⑸流量計裝在高空或并下調試不方便的場合。
訂貨時應注明傳感器的轉換器分離距離,一般不能超過100m,轉換器為墻掛式安裝。
硫酸流量計電極、接地環材料的選擇
應根據被測的流體的腐蝕性來選擇電極的材料,請查有關腐蝕手冊,對于特殊流體應作試驗
材料 |
耐腐蝕性能 |
含鉬不銹鋼 (OCr18Ni12Mo2Ti) |
硝酸、溫室下<5%硫酸、沸騰的磷酸、蟻酸、堿溶液、在一定壓力下的亞硫酸、海水、醋酸 |
哈氏合金C 哈氏合金B (HC HB) |
耐氧化性酸、氧化性鹽、耐海水、耐非氧化性酸、非氧化性鹽、堿、常溫硫酸 |
鈦(Ti) |
海水、各種氯化物和次氯酸鹽、氯化性酸(包括發煙硝酸)、有機酸、堿 |
鉭(Ta) |
除*、發煙硫酸、堿外的其余化學介質、包括沸點的鹽酸。硝酸和<175oC硫酸 |
鉑(Pt) |
各種酸、堿、鹽不包括王水 |
硫酸流量計襯里材料選擇說明
應根據被測介質的腐蝕性、磨損性和溫度來選擇內襯材料。
內襯材料 |
名稱 |
符號 |
性能 |
*工作溫度 |
適用液體 |
橡膠 |
氯丁橡膠 |
|
耐磨性中等,耐一般低濃度的酸堿鹽的腐蝕 |
<80℃ |
自來水、工業用水、海水 |
聚胺脂橡膠 |
|
極好的耐磨性能,耐酸堿性能較差 |
<60℃ |
紙漿、礦漿等漿液 |
|
氟塑料 |
聚四氟乙烯 |
F4或PTFE |
化學性能很穩定,耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 |
<180℃ |
腐蝕性強的酸堿鹽液體 |
四氟乙烯和六氟丙烯譯名:特氟隆FEP |
F46或FEP |
化學性能略遜于F4 |
|
腐蝕性的酸堿鹽液體 |
|
塑料 |
四氟乙烯和乙烯 |
F4或ETFE |
化學性能略遜于F4 |
|
腐蝕性的酸堿鹽液體 |
聚乙烯 |
PO |
化學性能穩定 |
<60℃ |
污水 |
|
聚苯硫醚 |
PPS |
|
<150℃ |
熱水 |
流量范圍的選擇
*流量和較小流量必須符合下表中的數。
內徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
Qmin(m3/h) Qmax(m3/h) |
0.0283 4.24 |
0.0636 9.54 |
0.12 16.96 |
0.176 26.5 |
0.29 43.42 |
0.452 67.85 |
0.7 106.0 |
1.19 179.0 |
內徑 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
Qmin(m3/h) Qmax(m3/h) |
1.8 271.0 |
2.28 424.0 |
4.41 662.0 |
6.36 954.0 |
11.3 1690 |
17.6 2650 |
25.4 3810 |
34.6 5190 |
內徑 |
400 |
450 |
500 |
550 |
600 |
700 |
800 |
900 |
Qmin(m3/h) Qmax(m3/h) |
45.2 6780 |
57.2 8570 |
77.6 10600 |
85.8 12800 |
101.0 15200 |
138.0 20700 |
180.0 27100 |
229.0 34300 |
內徑 |
1000 |
1100 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
Qmin(m3/h) Qmax(m3/h) |
282.0 42400 |
342.0 51300 |
407.0 61000 |
554.1 83121 |
732.7 108566 |
916.0 137404 |
1131.0 169635 |
1368.4 205258 |
硫酸流量計工作原理:
根據法拉第電磁感應定律,在磁感應強度為B的均勻磁場中,垂直于磁場方向放一個內徑為D的不導磁管道,當導電液體在管道中以流速v流動時,導電流體就切割磁力線.如果在管道截面上垂直于磁場的直徑兩端安裝一對電極則可以證明,只要管道內流速分布為軸對稱分布,兩電極之間產生感生電動勢:
e=KBDv (3-36)
式中,v為管道截面上的平均流速,k為儀表常數。由此可得管道的體積流量為:
qv= πeD/4KB (3-37)
由上式可見,體積流量qv與感應電動勢e和測量管內徑D成線性關系,與磁場的磁感應強度B成反比,與其它物理參數無關.這就是電磁流量計的測量原理.
需要說明的是,要使式(3—37)嚴格成立,必須使電磁流量計測量條件滿足下列假定:
①磁場是均勻分布的恒定磁場;
②被測流體的流速軸對稱分布;
③被測液體是非磁性的;
④被測液體的電導率均勻且各向同性。
硫酸流量計選型表:
MAT-LDE |
電磁流量計 |
||||||||
口徑 (mm) |
15 |
DN15 |
|||||||
20 |
DN20 |
||||||||
… |
… |
||||||||
2600 |
DN2600 |
||||||||
安裝方式 |
Y |
一體式 |
|||||||
F |
分體式式 |
||||||||
輸出信號 |
I |
4~20mA |
|||||||
H |
4~20mA+HART協議 |
||||||||
F |
頻率 |
||||||||
R |
RS485通訊 |
||||||||
襯里材質 |
N |
氯丁橡膠(65℃以下) |
|||||||
F |
聚四氟乙烯(160℃以下) |
||||||||
P |
聚氟乙烯(70℃) |
||||||||
電極材質 |
3L |
316L |
|||||||
HB |
哈氏合金B |
||||||||
HC |
哈氏合金C |
||||||||
Ti |
鈦 |
||||||||
Ta |
鉭 |
||||||||
By |
鉑銥合金 |
||||||||
壓力等級 |
1 |
PN1.6 |
|||||||
2 |
PN2.5 |
||||||||
4 |
PN4.0 |
||||||||
6 |
PN6.3 |
||||||||
9 |
PN16 |
||||||||
供電方式 |
D |
DC 24V |
|||||||
A |
AC 220V |
||||||||
附加選項 |
C |
插入式 |
|||||||
B |
防爆(ExII CT6) |
